16. 阅读短文,回答问题。
菲涅尔透镜

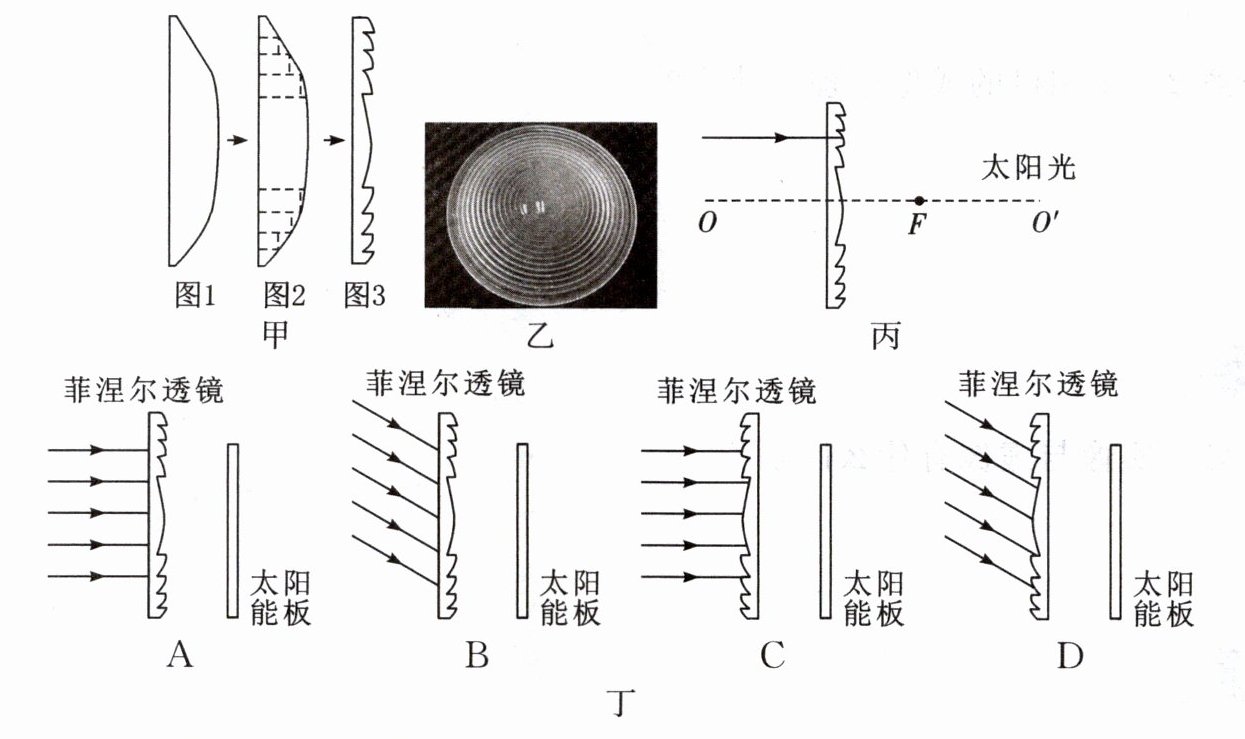

甲图中图1是平凸透镜的截面图,由光学知识可知,平行光由平凸透镜左侧垂直入射,在透镜中传播方向不变,只有经透镜另一侧曲面时才会发生偏折,并会聚于焦点。若在图2中将平凸透镜阴影部分去掉,保留图中曲面的白色部分并将其向左平移到透镜平面处,即为图3,这样的透镜叫做菲涅尔透镜(又称螺纹透镜)。菲涅尔透镜与平凸透镜一样,都能将平行于主光轴的光线会聚于焦点。与平凸透镜相比,菲涅尔透镜减少了光在透镜中直线传播的部分,只保留透镜发生折射的曲面,在节省透镜材料的同时也减少了光在透镜中传播的光能损失。菲涅尔透镜有着广泛的应用,如图乙为手机闪光灯上用到的菲涅尔透镜,从上方俯视,它由数个同心圆纹路的玻璃组成。大型菲涅尔透镜是聚光太阳能系统中重要的光学部件之一,它能提高太阳能板上单位面积获得的光能,如图丙所示,从上方垂直菲涅尔透镜的光束,在一半焦距处面积只有原来的四分之一。

(1)菲涅尔透镜与平凸透镜对光都有会聚(选填“会聚”或“发散”)作用。
(2)下面关于菲涅尔透镜的说法,不正确的是C(填字母)。
A. 使用菲涅尔透镜的手机,闪光灯部分可以做得更薄
B. 与相同直径的平凸透镜相比,光能损失减少
C. 菲涅尔透镜是由一圈圈凸透镜和凹透镜组成
D. 与相同直径的平凸透镜相比,所用材料减少
(3)为了更好地接受太阳能,太阳能板受光面应涂上黑色(选填“黑色”或“白色”)。
(4)将菲涅尔透镜放置在阳光下从而将光集中在太阳能板上,为保证最佳的聚光效果,图丁中,正确的放置方法是A(填字母)。

答案：
(1)会聚
(2)C
(3)黑色
(4)A
