《2025年初中同步练习册八年级物理全一册沪科版湖南少年儿童出版社》

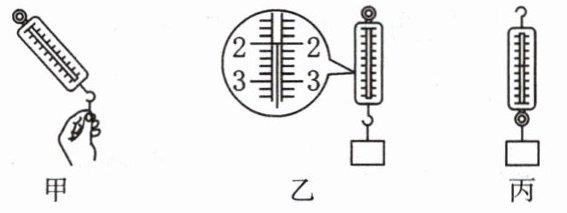

15. 如图甲所示为使用弹簧测力计测力时的情景,请指出图中存在的操作错误：拉力的方向未与弹簧的轴线方向在一条直线上。纠正错误后在弹簧测力计下挂一物体,弹簧测力计按如图乙所示进行测量,若将弹簧测力计倒置按如图丙所示进行测量,图丙与图乙中测力计的示数相比将变大(选填“变大”“不变”或“变小”)。

答案： 拉力的方向未与弹簧的轴线方向在一条直线上 变大

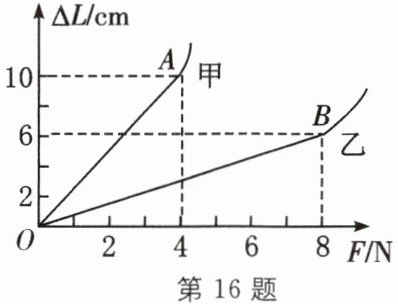

16. 学校物理兴趣小组的同学们准备自己动手制作弹簧测力计。他们选了甲、乙两根规格不同的弹簧进行测试,绘制出伸长量$\Delta L$与拉力F的图像,图像中只有OA段和OB段是弹性形变。若他们要制作量程较大的弹簧测力计,应选用弹簧乙；若要制作精确度较高的弹簧测力计,应选用弹簧甲。

答案： 乙 甲

17. 如图所示,物体放置在竖直的弹簧上,画出该物体所受弹力的示意图。

答案：
如图所示

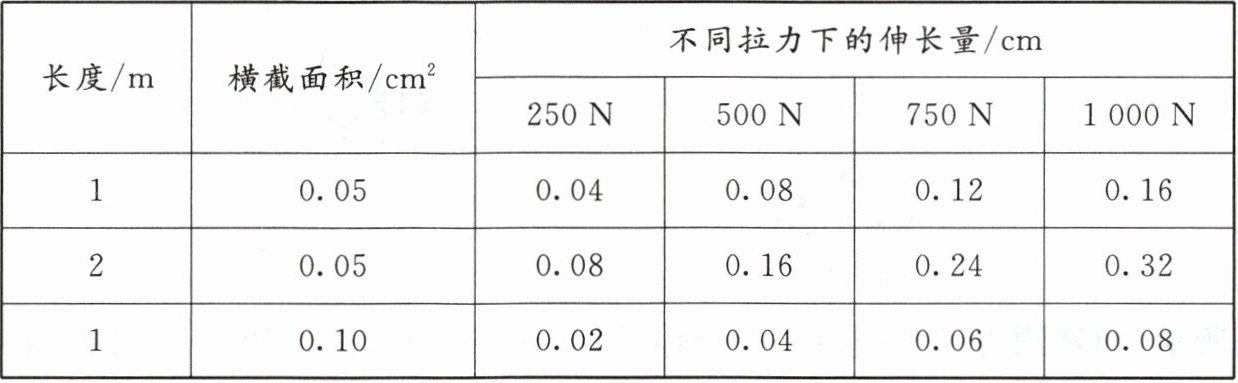

18. 对一根用新材料制成的金属杆M进行抗拉测量。这根金属杆长4m,横截面积为0.8cm^2,设计要求使它受到拉力后的伸长量不超过原长的$\frac{1}{1000}$。由于这一拉力很大,杆又很长,直接测试有困难,现选用这种材料制成样品进行测试,得到不同情况下的伸长量如下表所示：
|长度/m|横截面积/cm^2|不同拉力下的伸长量/cm|
|1|0.05|0.04、0.08、0.12、0.16|
|2|0.05|0.08、0.16、0.24、0.32|
|1|0.10|0.02、0.04、0.06、0.08|

(1)测试结果表明：样品受拉力作用后,其伸长量与样品的长度成正比,与样品的横截面积成反比。
(2)待测金属杆M能够承受的最大拉力为10000N。

答案：
(1)正 反
(2)10000
