《2025年1课3练单元达标测试九年级物理上册苏科版》

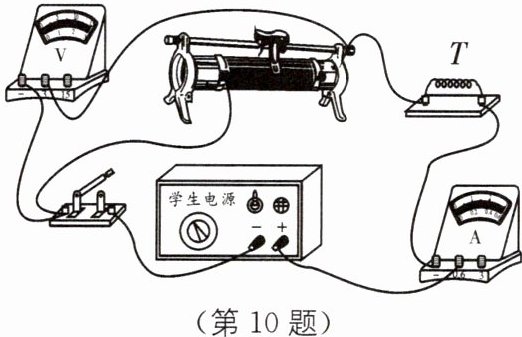

10 (2024·扬州中考)如图所示,电源电压恒为 6 V,敏感元件 T 的电阻随电流的增大而减小.电压表示数为 2 V 时,电流表示数为 0.2 A;当电压表示数为 2.4 V 时,电流表示数可能是( ).


A.小于 0.18 A
B.等于 0.18 A
C.大于 0.18 A,小于 0.2 A
D.大于 0.2 A,小于 0.24 A

答案： A [解析]本题考查串联电路的特点以及欧姆定律的应用.由实物图可知,滑动变阻器与元件T串联,电压表测量滑动变阻器两端电压.电压表示数 $ U_{滑1}=2 $ V时,元件T两端电压 $ U_{T1}=U-U_{滑1}=6 $ V-2 V=4 V,元件T阻值 $ R_{T1}=\frac{U_{T1}}{I_1}=\frac{4\ \text{V}}{0.2\ \text{A}}=20\ \Omega $.滑动变阻器两端电压 $ U_{滑2}=2.4 $ V时,由串联电路分压规律可知,滑动变阻器接入电路阻值变大,电路总电阻变大,电流变小,则元件T阻值变大,元件T两端电压 $ U_{T2}=U-U_{滑2}=6 $ V-2.4 V=3.6 V,若元件T阻值不变,电路中电流 $ I_2=\frac{U_{T2}}{R_T}=\frac{3.6\ \text{V}}{20\ \Omega}=0.18 $ A,因元件T实际电阻变大,所以电路中实际电流小于0.18 A.故选A.

11 小红同学有一个电阻,当她在电阻的两端加 12 V 的电压时,她测出通过的电流是0.24 A,则该电阻的阻值为 Ω;当她在电阻的两端所加的电压变为 18 V 时,通过该电阻的电流是 A,这时的电阻是 Ω.

答案： 50 0.36 50

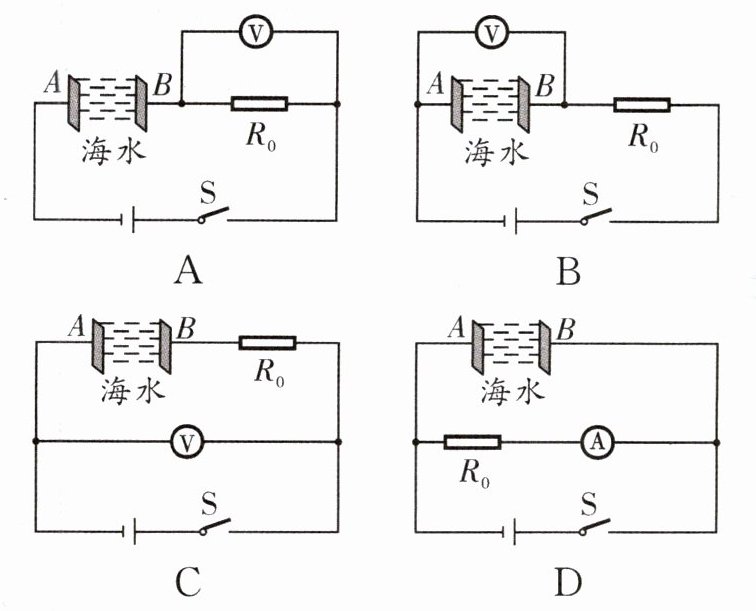

12 (2024·常州中考)海水盐浓度越大,其导电性越好,固定间距金属片 A、B 之间海水的电阻越小.下列电路中,电源电压恒定,R₀ 为定值电阻,闭合开关 S,海水盐浓度越大,电表示数越大的是( ).

答案： A [解析]图A中,金属片与定值电阻串联,电压表测定值电阻两端的电压,海水浓度越大,金属片间电阻越小,其分得的电压越少,根据串联电路电压特点,定值电阻分得的电压越多,电压表示数越大,故A符合题意;图B中,金属片与定值电阻串联,电压表测金属片两端的电压,海水浓度越大,金属片间电阻越小,根据串联电路分压规律可得,其分得的电压越少,电压表示数越小,故B不符合题意;图C中,金属片与定值电阻串联,电压表测电源电压,无论海水浓度如何变化,电压表示数都不会发生变化,故C不符合题意;图D中,金属片与定值电阻并联,电流表测通过定值电阻的电流,因定值电阻两端电压始终等于电源电压,所以电流表示数始终不变,故D不符合题意.故选A.

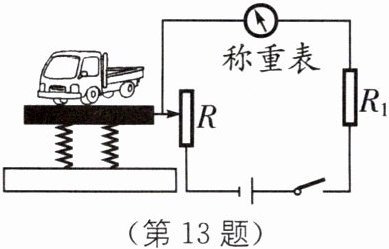

13 如图所示是高速公路上检查货车是否超载的计重秤原理图,图中的称重表由 表改装;当车辆越重时,称重表的示数越 .

答案： 电流 大

14 (2024·徐州新沂期末)如图所示的电路中,电阻$ R_1 $的阻值为 30 Ω.闭合开关,当滑片 P 在滑动变阻器$ R_2 $最右端时,电压表的示数为 4.5 V;当滑片 P 移到滑动变阻器中点时,电压表的示数为 6 V.求:

(1)滑片 P 移到滑动变阻器中点时电路中的电流.
(2)电源电压.

答案：
(1)0.2 A
(2)9 V

15 如图所示的电路,电阻$ R_1 $的阻值为 10 Ω,电源电压不变.当$ S_1、$$S_2 $断开$,S_3 $闭合时,电流表的示数为 1.2 A;当$ S_1 $断开$,S_2、$$S_3 $闭合时,电流表的示数为 1.5 A.求:

(1)电源电压.
$(2)R_2 $的阻值.
$(3)S_1 $闭合$,S_2、$$S_3 $断开时,电阻$ R_2 $两端的电压.

答案：
(1)12 V
(2)40 Ω
(3)9.6 V
