《2025年1课3练单元达标测试九年级物理上册苏科版》

1 跨学科 肘关节与杠杆模型 (2023·淄博中考)肱二头肌收缩产生的力使前臂骨骼绕肘关节转动,此时前臂骨骼可以看成一个杠杆模型,简称前臂杠杆.如图所示,手提重物时,对前臂杠杆的分析错误的是( ).

A.前臂杠杆是省力杠杆
B.肘关节处可以视为支点
C.肱二头肌对前臂杠杆的牵引力是动力
D.前臂保持水平时,阻力臂最长

答案： A

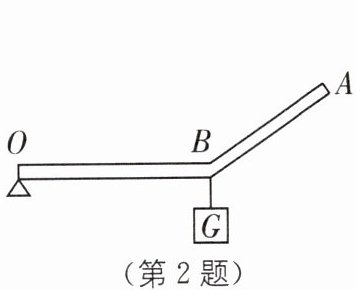

2 如图所示,OBA为一根杠杆,O为支点,在杠杆的B处用细线悬挂重为G的物体,若不计杠杆自重,设保持OB段在水平位置平衡时,在A端需施加的最小外力为$F_{1}$,若保持AB段在水平位置平衡时,在A端需施加的最小外力为$F_{2}$,则( ).

A.$F_{1}＞F_{2}$
B.$F_{1}= F_{2}$
C.$F_{1}＜F_{2}$
D.条件不足,无法判断

答案： A

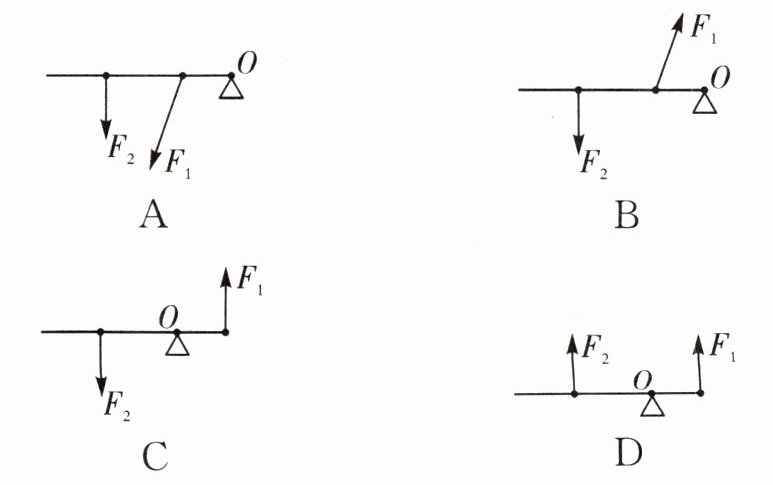

3 如图所示是教室壁挂式实物展台示意图,MN为展示台面,PQ为连杆拉柱展示台,m为展示物,以下能正确表示展台杠杆模型的是( ).

答案： B
