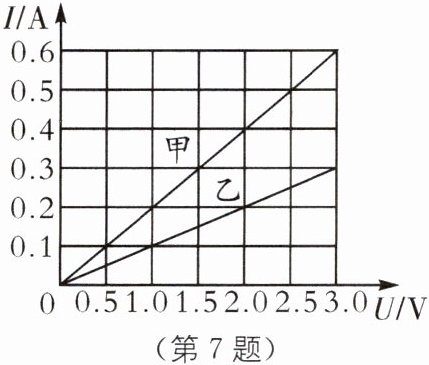

7(2024·山东泰安新泰期中)小明同学在做“探究通过导体的电流与其两端电压的关系”的实验时,根据记录的实验数据作出了如图所示的 I-U 图像,下列说法正确的是( ).
①通过导体甲的电流与其两端的电压成反比
②导体甲的电阻小于导体乙的电阻
③若将甲、乙两导体串联,当电路电流为 0.1 A 时,甲、乙两端的总电压为 3 V
④将甲、乙两导体并联后接到电压为 3 V 的电源上时,干路中的电流为 0.9 A


A.只有②④
B.只有①③
C.只有①②
D.只有③④

答案： A

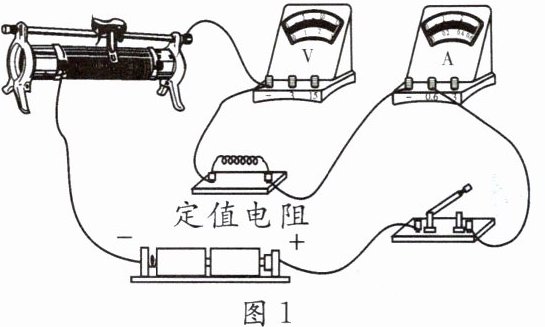

8(2024·镇江中考)小明用如图 1 所示的电路探究“电压一定时,电流与电阻的关系”.
(1)用笔画线代替导线将图 1 中的电压表正确接入电路.


(2)开关闭合前,滑动变阻器的滑片应置于最______(填“左”或“右”)端.

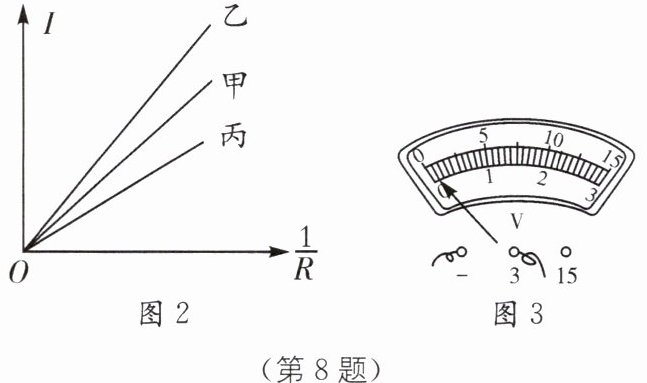

(3)闭合开关,小明发现无论怎样调节滑动变阻器,电流表指针不偏转,电压表指针有明显偏转且保持不变.已知导线及各接线柱连接完好,则电路中______出现了______故障.故障排除后,移动滑片,使电压表示数为 2 V,记录电流表示数.多次更换定值电阻重复实验,得到电流 I 与定值电阻 R 的倒数关系如图 2 中图线甲所示,从而得出结论.
(4)实验结束后,小明应先断开开关,再拆除______两端的导线.在整理器材时,他突然发现电压表指针位置如图 3 所示.
①小明遗漏的实验操作是______；
②小华通过正确实验操作也进行了上述实验,小明发现他与小华的实验结论一致.遗漏的实验操作并未影响结论,你认为其原因是______；
③小明按正确操作重新进行实验,你认为他得到的电流 I 与定值电阻 R 的倒数关系应为图 2 中的图线______(填“甲”“乙”或“丙”).

答案：

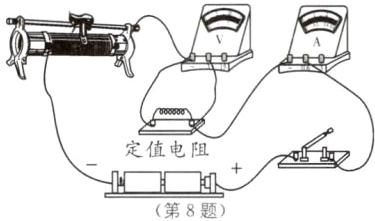

(1)如图所示　
(2)右　
(3)定值电阻　断路
(4)电源　①将电压表调零　②实验时定值电阻两端的电压仍保持定值　③乙[解析]本题考查探究电流与电阻的关系实验，涉及实物电路的连接、电路故障分析以及对图像的分析和实验评估等。
(1)在探究电流与电阻的关系实验中，电压表与定值电阻并联，且电压表的正接线柱要靠近电源正极，负接线柱靠近电源负极，因此应将电压表的“3”接线柱与定值电阻右接线柱连接。
(2)为了安全，在连接电路时开关应处于断开状态，闭合开关前，滑动变阻器的滑片应置于阻值最大处即最右端。
(3)闭合开关后，无论怎样移动滑动变阻器的滑片，电流表指针不偏转，说明电路中有断路，电压表指针有明显偏转，说明电压表与电源之间没有断路，因此是与电压表并联的定值电阻出现了断路故障。
(4)实验结束后，应先断开开关，再拆除电源两端的导线。①在整理器材时发现电压表的指针如图3所示，即电压表的指针没有指零，说明小明在实验操作过程中遗漏了将电压表调零这个步骤；②电压表没有调零对实验结论没有影响的原因：在实验过程中，每次更换定值电阻时，仍要调节滑动变阻器的滑片使电压表的示数保持不变；③由题意可知，原来电压表没有调零时，电压表的示数偏大，实验得出的电流与电阻倒数关系的图像如图线甲所示，则电流I与电阻R的乘积偏大，图线甲中电流I与电阻倒数$\frac{1}{R}$的比值的真实值比2V小；正确操作重新实验时对电压表调零，图像中电流I与电阻倒数$\frac{1}{R}$的比值应比图线甲的比值大，因此图线乙符合题意。
