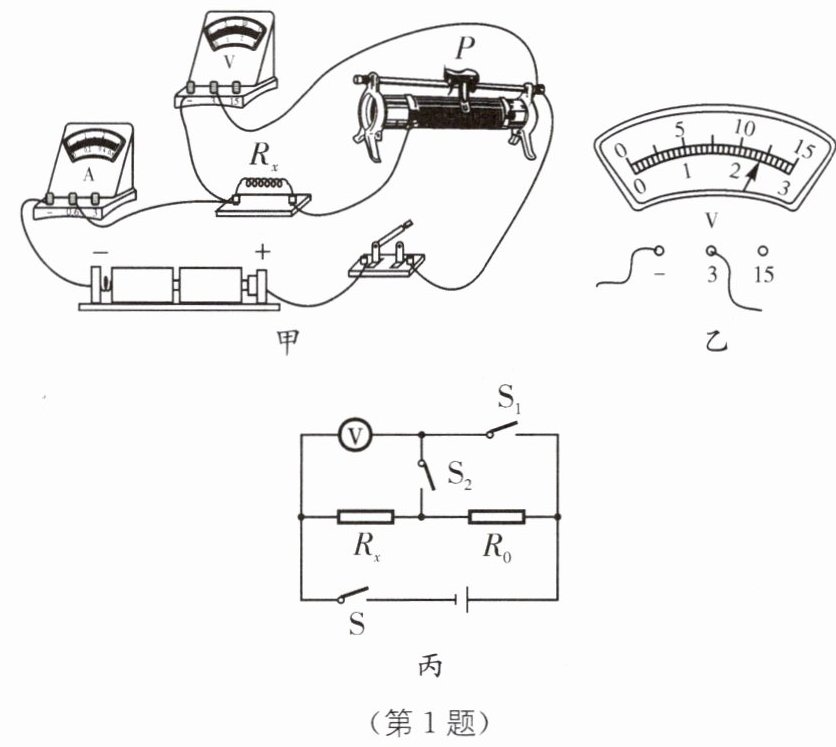

1.(2024·泰州泰兴期末)在测量未知电阻$R$阻值的实验中,小明设计并连接了如图甲所示的实验电路.

(1)小明连接好如图甲所示的电路后,闭合开关,将滑动变阻器的滑片向左移动,电流表的示数______,电压表的示数______.(填“变大”“变小”或“不变”)
(2)将电路适当调整后,闭合开关,将滑动变阻器的滑片放在最右端,记录下对应的数据,当滑片在中间某位置时,电流表示数为0.16 A,电压表示数如图乙所示,则其示数为______V,接着小明又将滑片放在最左端,记录对应的数据如表所示.

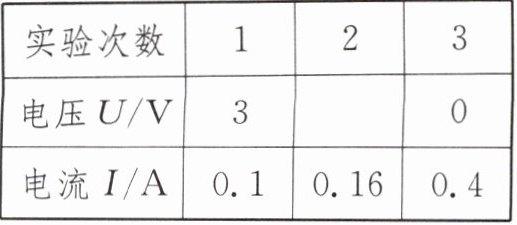

|实验次数|1|2|3|
|电压$U$/V|3| |0|
|电流$I$/A|0.1|0.16|0.4|

(3)根据表中数据可以求出未知电阻$R_{x}= $______Ω;在实验过程中,改变滑片位置进行多次测量目的是______.
(4)若实验时只有一个电压表和一个阻值已知的定值电阻$R_{0}$,小明设计了如图丙所示的电路,同样可以测量未知电阻$R_{x}$的阻值,请将实验步骤补充完整:
①闭合开关$S$、$S_{1}$,断开开关$S_{2}$,记下此时电压表示数为$U_{1}$;
②闭合开关$S$、$S_{2}$,断开开关$S_{1}$,记下此时电压表示数为$U_{2}$;
③请写出未知电阻$R_{x}$阻值的表达式:$R_{x}= $______(用$U_{1}$、$U_{2}和R_{0}$表示).
实验反思:小明认为将步骤①改为“闭合开关$S$、$S_{1}和S_{2}$,记下此时电压表示数为$U_{3}$”,其他步骤不变,也能测出$R_{x}$的阻值,他的观点是______(填“正确”或“错误”)的.

答案： 1.
(1)变大　不变　
(2)2.4　
(3)10　求平均值减小误差
(4)$\frac{U_{2}R_{0}}{U_{1}-U_{2}}$　正确

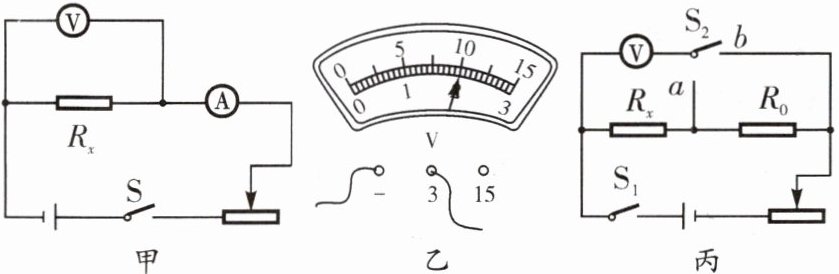

变式1.1 (2024·海南儋州期末)实验小组同学用伏安法测电阻,电路图如图甲所示.

(1)连接电路时,开关应______.
(2)电路连接完整后,闭合开关前,应将滑动变阻器的滑片调到______(填“最左”或“最右”)端.
(3)某次实验中电压表的示数如图乙所示,电流表的示数为0.4 A,则被测电阻$R_{x}= $______Ω.
(4)完成上述探究后,小海想测另一个不知阻值的定值电阻$R_{x}$,在没有电流表只有电压表的情况下,用一个已知阻值为$R_{0}$的电阻、一个单刀双掷开关和原有实验器材,利用图丙电路图测出$R_{x}$.
请将以下实验步骤补充完整:
①闭合开关$S_{1}$,把开关$S_{2}接到a$,把滑动变阻器的滑片移动到某一个位置,记下电压表示数$U_{1}$;
②闭合开关$S_{1}$,把开关$S_{2}接到b$,保持滑动变阻器滑片的位置不变,记下电压表示数$U_{2}$;
③$R_{x}$阻值的表达式:$R_{x}= $______(用$U_{1}$、$U_{2}$、$R_{0}$表示).

答案： 变式1.1
(1)断开　
(2)最右　
(3)5　
(4)$\frac{U_{1}}{U_{2}-U_{1}}R_{0}$
