《2025年1课3练单元达标测试九年级物理上册苏科版》

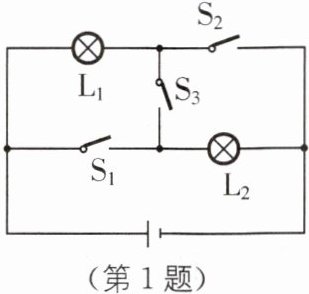

1 下列操作能使图中的小灯泡$L_1$和$L_2$组成串联电路的是( ).

A.闭合开关$S_1、$$S_2$和$S_3$
B.只闭合开关$S_1$和$S_2$
C.只闭合开关$S_2$和$S_3$
D.只闭合开关$S_3$

答案： D [解析]要使灯泡L₁和L₂组成串联电路，应将灯L₁和L₂首尾顺次连接到电源两端，则由图可知闭合S₃，断开S₁、S₂，灯泡L₁和L₂组成串联电路，故D符合题意;若闭合开关S₁、S₂和S₃，电流不经过用电器直接从电源的正极流入电源负极，从而形成电源短路，故A不符合题意;若只闭合开关S₁和S₂，灯泡L₁和L₂组成并联电路，故B不符合题意;若只闭合开关S₂和S₃，灯L₂被短路，电流不经过灯L₂，只有灯L₁连入电路，故C不符合题意.

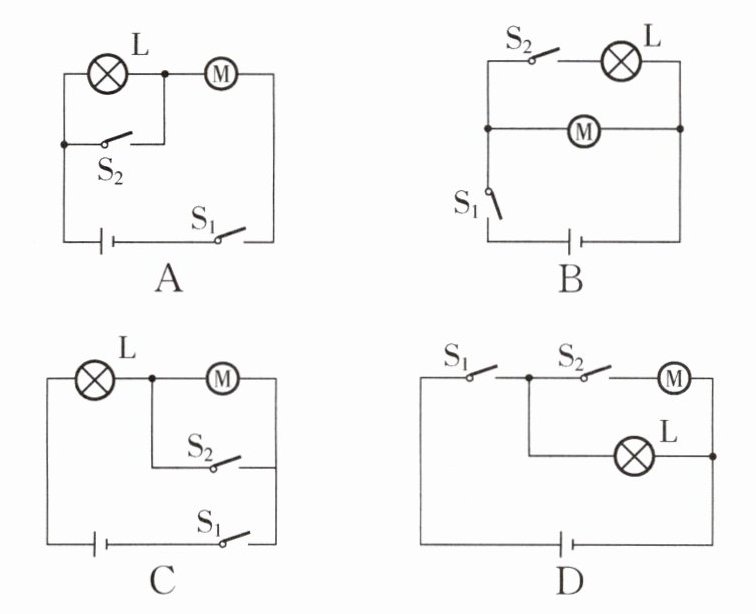

2 新情境 智能锁电路设计 有一种智能锁,需要通过“密码+人脸”两次识别成功才能开锁.密码识别成功时仅$S_1$闭合,灯L发光,照亮人脸进行识别,但不开锁,人脸识别成功后$S_2$才会闭合,电动机M工作,开锁成功.如图所示的电路设计符合要求的是( ).

答案： D [解析]由题意知，S₁闭合，灯L发光，照亮人脸进行识别，但不开锁，人脸识别成功后S₂闭合，电动机M工作，即两开关都闭合时电动机才能工作，这说明灯泡与电动机是并联的，开关S₁在干路中，S₂在电动机的支路中，故D正确.

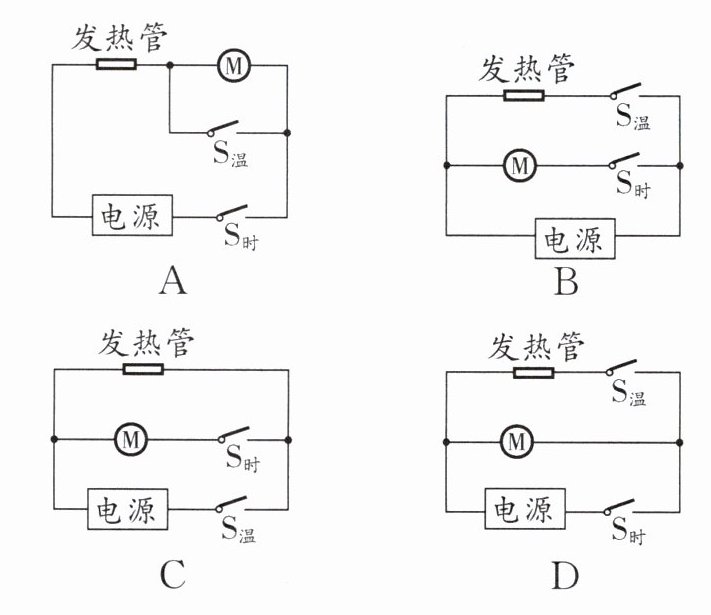

3 (2022·苏州中考)使用空气炸锅(如图所示)时发现：同时闭合定时开关和温控开关产生热风,仅闭合定时开关产生冷风,不会只发热不吹风.则其电路可能是( ).

答案： D [解析]由图A可知，发热管和电动机串联，同时闭合定时开关和温控开关，只发热不吹风，故A不符合题意.由图B可知，发热管和电动机并联，只闭合温控开关时，只有发热管工作，只发热不吹风，故B不符合题意.由图C可知，发热管和电动机并联，只闭合温控开关时，只有发热管工作，只发热不吹风，故C不符合题意.由图D可知，只闭合定时开关时，电动机工作产生冷风;再闭合温控开关时，电动机和发热管同时工作吹热风;只闭合温控开关时发热管不工作，不会出现只发热不吹风，故D正确.
