《2025年1课3练单元达标测试九年级物理上册苏科版》

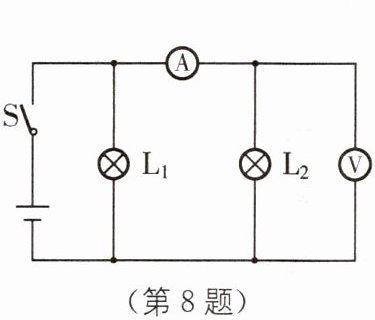

8 如图所示的电路中,电源电压恒定,闭合开关S,发现只有一个灯发光,电流表和电压表都没有示数,电路故障可能是( ).
$A. L_1$断路
$B. L_2$短路
C. 电流表断路
D. 电压表断路

答案： C [解析]由图知，闭合开关，两灯泡并联，电流表测通过灯L₂的电流，电压表测电源电压。如果灯泡L₁断路，L₁不发光，L₂支路的电流不受影响，即电流表有示数，电压表还是测量电源电压，电压表有示数，故A不符合题意;如果灯泡L₂短路，整个电路短路，两灯都不亮，电压表示数为零，故B 不符合题意;如果电流表断路，则L₂不发光、L₁发光，电流表和电压表无示数，故C符合题意;如果电压表断路，电流表仍有示数，两个灯泡都发光，故D不符合题意。故选C。

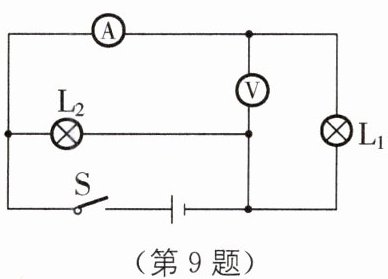

9 如图所示,闭合开关S,灯泡$L_1、$$L_2$都能正常发光,两只电表都有示数,工作一段时间后,灯泡$L_1$突然熄灭$,L_2$仍正常发光,两只电表均无示数,则故障可能是( ).
$A. L_1$断路
$B. L_2$短路
C. 电压表短路
D. 电流表断路

答案： D　[解析]如果L₁断路，则L₁不发光，电流表无示数，电压表测量并联电路两端的电压，有示数，故A不符合题意;如果L₂短路，则整个电路短路，灯泡都不能发光，故B不符合题意;如果电压表短路，则整个电路短路，灯泡都不能发光，故C不符合题意;如果电流表断路，则电流表无示数，L₁不发光，电压表无示数，灯泡L₂不受影响仍然发光，故D符合题意。故选D。

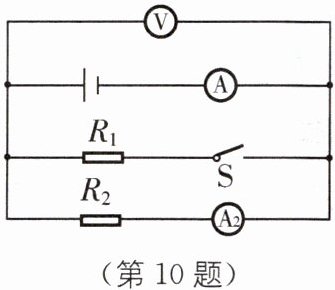

10 在如图所示的电路中,电源电压为U,电阻$R_1、$$R_2$的阻值均为R.开关S由断开到闭合,电压表V示数与电流表A或$A_2$示数的比值均未发生变化,若电路的故障只发生在电阻$R_1、$$R_2$中的一处,则电路中各电表的示数及故障为______.

答案： 电压表V示数为U，电流表A和A₂的示数均为U/R₂，电阻R₁断路　[解析]由图可知，该电路为并联电路，电压表测量的是电源电压，电流表A测量的是干路中的电流，电流表A₂测量的是通过R₂的电流。开关S由断开到闭合，电压表始终测量的是电源电压，电源电压不变，则电压表示数不变，始终为U。电压表V示数与电流表A或A₂示数的比值均未发生变化，表明A或A₂示数都没有发生变化;若R₁断路，开关闭合后，R₁没有接入电路中，始终只有R₂接入电路中，两个电流表示数相同，示数为I = U/R₂，且保持不变，符合题意;若R₁短路，开关闭合后，电源的两端被导线连接，电流表A和电源会被损坏，不符合题意。若R₂断路，开关闭合后，R₂没有接入电路中，R₁接入电路中，电流表A示数从0到有，电流表A₂示数始终不变，不符合题意;若R₂短路，则整个电路短路，电源损坏，不符合题意。

11 如图所示的电路中,电源电压恒定,闭合开关S,灯$L_1、$$L_2$都正常发光,若一段时间后,其中一盏灯突然熄灭,三个表中有两个表示数不变,电路故障可能是______,若一段时间后,其中一盏灯突然熄灭,三个表的示数都减小,电路故障可能是______.

答案： L₂断路　电流表A₁断路 [解析]由题图知两灯泡并联，电流表A₁测量的是灯L₁中电流，电流表A₂测量的是干路中的电流，电压表测量的是灯L₁两端的电压，也是灯L₂两端的电压，即电源电压。若一段时间后，其中一盏灯突然熄灭，另一盏灯正常发光，这说明电路没有短路，发生了断路现象。若L₁断路，则电流表A₁示数变为0，根据并联电路的电流规律可知，电流表A₂示数变小，电压表测量电源电压，示数不变，不符合题意。若L₂断路，并联电路各支路互不影响，所以电流表A₁示数不变，电压表测量电源电压，示数不变，根据并联电路的电流规律可知，电流表A₂示数变小，符合题意;若一段时间后，其中一盏灯突然熄灭，这说明电路出现了断路故障，电压表示数也变小，这说明电压表与电源之间是断开的，若电流表A₂断路，则两盏灯都熄灭，不符合题意，所以故障是电流表A₁断路。

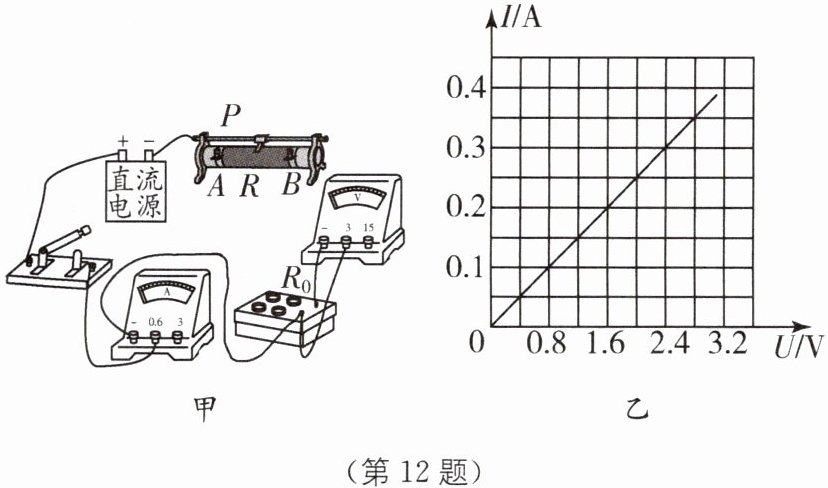

12 中考新考法 结论开放性实验 在探究“电流与电压、电阻的关系”的实验中,可使用的器材有：电源、滑动变阻器R(50 Ω 1 A)、电阻箱R₀、电流表、电压表、开关及导线若干.

(1)请用笔画线代替导线将图甲所示的实物电路连接完整,要求当滑动变阻器滑片向B端移动时接入电路的电阻增大.
(2)连好电路闭合开关,电压表有示数、电流表示数为零,则电路故障原因可能是______.
(3)排除故障后重新实验,保持电阻箱接入电路电阻不变,调节滑动变阻器,测得多组数据,画出电流表示数I与电压表对应示数U的关系图像,如图所示,电阻箱接入电路的电阻为______Ω.

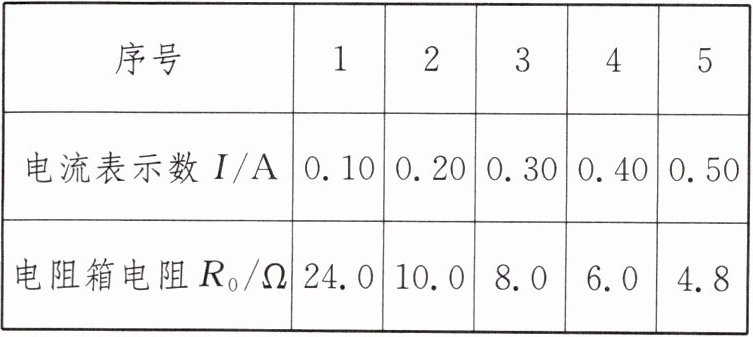

(4)利用该电路继续研究“电流与电阻的关系”,实验数据记录如表所示.
|序号|1|2|3|4|5|
|电流表示数I/A|0.10|0.20|0.30|0.40|0.50|
|电阻箱电阻R₀/Ω|24.0|10.0|8.0|6.0|4.8|

①序号为______的实验数据有错误.
②实验中所用电源的电压可能是______(填“6 V”或“8 V”).

答案：
(1)如图所示　
(2)电阻箱R₀断路　
(3)8
(4)①2　②6V [解析]
(1)当滑动变阻器滑片向B端移动时接入电路的电阻增大，故滑动变阻器左下接线柱连入电路中与电阻箱串联。
(2)连好电路闭合开关，电流表示数为零，电路可能断路，电压表有示数，电压表与电源连通，则电路故障原因可能是电阻箱R₀断路。
(3)电流表示数I与电压表对应示数U的关系图像为过原点的直线，则电阻不变，由图并根据欧姆定律可知，电阻箱接入电路的电阻R = U/I = 1.6V/0.2A = 8Ω。
(4)①研究“电流与电阻的关系”，要控制电阻两端的电压不变，而第2次实验中，电压表示数为U₂ = I₂R₂ = 0.20A×10.0Ω = 2V，其他实验的电压为U₁ = 0.10A×24Ω = 0.50A×4.8Ω = 2.4V，序号为2的实验数据有错误;②由表中第1次数据，根据欧姆定律和串联电路电压的规律，电源电压最大为U = U₁ + I₁R滑大 = 2.4V + 0.1A×50Ω = 7.4V＜8V，故实验中所用电源的电压可能是6V。
