《2025年1课3练单元达标测试九年级物理上册苏科版》

11 (2024·陕西渭南临渭区期末)小宇同学在自家门上安装了一个门铃,装上一对新电池后,发现电池迅速发热、烫手,这是因为( ).

A.门铃响了
B.电路出现断路
C.电路出现短路
D.电池正、负极接反了

答案： C　[解析]用导线把干电池、门铃和开关连成一个电路，开关闭合后，发现电池迅速发热、烫手，说明电路中有很大的电流，即把电池的正负两极没有经过门铃直接连接起来，造成了电源短路，同时门铃被短路，门铃不响.

12 连接电路时,要按照一定顺序进行. 例如,可以从电源的正极开始,依次连接用电器、开关等,最后连到电源的负极. 连接过程中,开关应该是______的,这样可防止电路接错,使电源因______而烧毁.

答案： 断开　短路

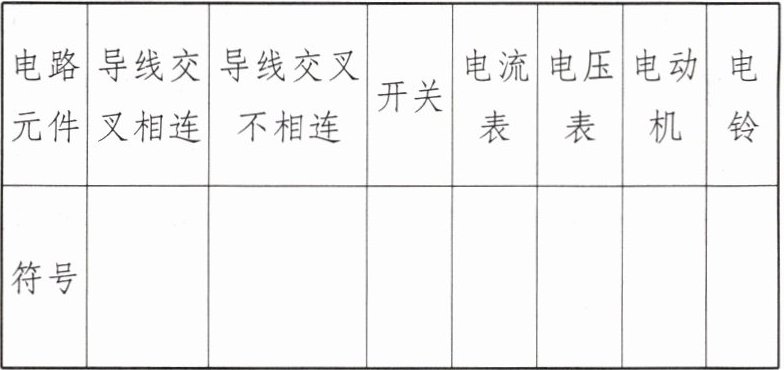

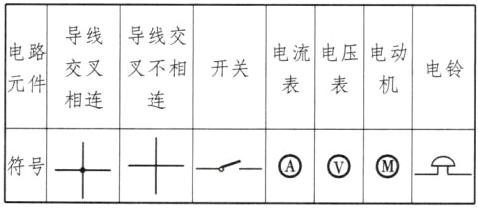

13 写出表格中电路元件的符号.

答案：

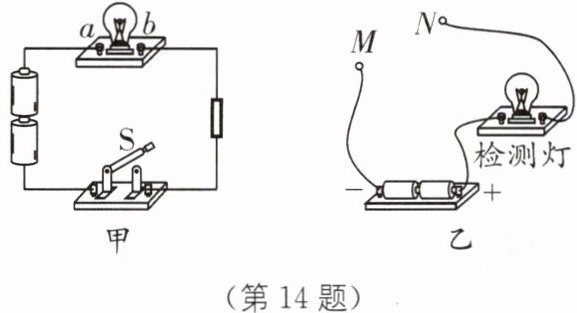

14 (2024·甘肃武威期末)物理课上,老师拿出一个电路板,如图甲所示,开关 S 闭合后,发现灯 L 不亮. 现已确定是灯 L 短路或 L 断路引起的,要求检测是哪一种故障,小羽做了如图乙所示的检测电路,将故障电路的开关 S 断开,分别把 M、N 接到 a、b 接线柱上,若检测灯亮,则故障是______；若检测灯不亮,则故障是______.

答案： 短路　断路　[解析]分别把M、N接到a、b接线柱上时，注意当把M、N接到a、b接线柱上后，图乙中电源、检测灯、灯L连接，形成新的电路。若灯L没有问题，灯L与检测灯都应亮，但比较暗，若都不亮，说明不能形成通路，则是灯L断路了，若只有检测灯亮，说明灯L发生短路了.

15 新情境 电动剃须刀 电动剃须刀充电过程中,电池相当于电源还是用电器？此时 LED 指示灯会亮,它是由什么材料制成的？使用剃须刀工作时的能量又是怎么转化的？

答案： 电动剃须刀充电过程中，消耗电能，电池得到化学能，所以此时电池相当于用电器;LED指示灯是利用半导体材料制成的;剃须刀工作时消耗电能，得到机械能，所以是将电能转化为机械能

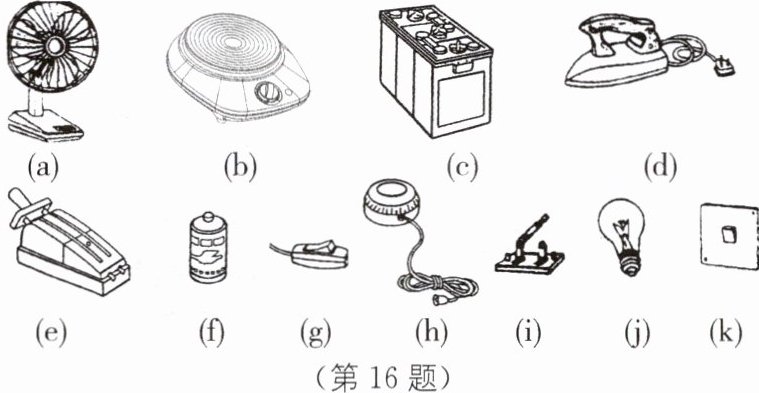

16 图中列出了一些日常生活与生产中用到的电源、用电器和开关,你能区分它们吗？请把它们按要求分类.(填序号)

(1)属于电源的是______.
(2)属于用电器的是______.
(3)属于开关的是______.

答案：
(1)(c)、(f)　
(2)(a)、(b)、(d)、(j)　
(3)(e)、(g)、(h)、(i)、(k)

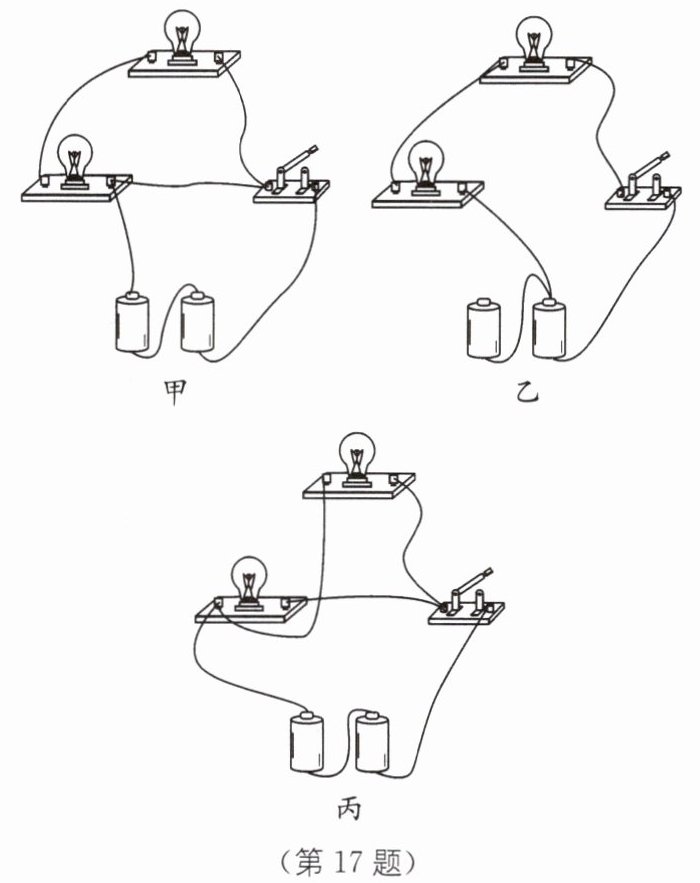

17 如图所示,找出下列电路连接中的错误与不足.

图甲：______.
图乙：______.
图丙：______.

答案： 图甲：开关闭合时会造成电源短路　图乙：有一节干电池没接入电路　图丙：电路导线有交叉
