《2025年1课3练单元达标测试九年级物理上册苏科版》

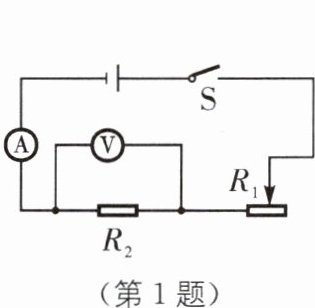

1 小明利用如图所示电路做“探究电流与电阻关系”的实验,电源电压恒为 9 V,电流表量程为0~0.6 A,电压表量程为 0~3 V.已知 $ R_{2} $ 阻值可以为 5 Ω、10 Ω、15 Ω,实验时要控制 $ R_{2} $ 两端电压为 3 V 不变,则下列滑动变阻器的规格符合要求的是( ).

A.10 Ω 0.5 A
B.20 Ω 1 A
C.30 Ω 0.5 A
D.50 Ω 1 A

答案： D

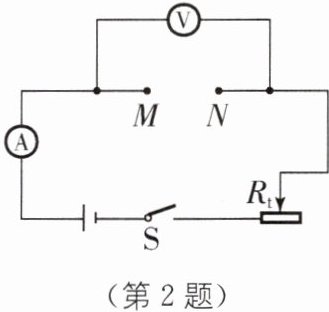

2 要利用如图所示的电路探究电流与电阻的关系,须控制______不变,改变______,其方法是______；滑动变阻器在本实验中的作用是______.

答案： 电压　电阻　换用不同阻值的定值电阻　保持定值电阻两端的电压不变

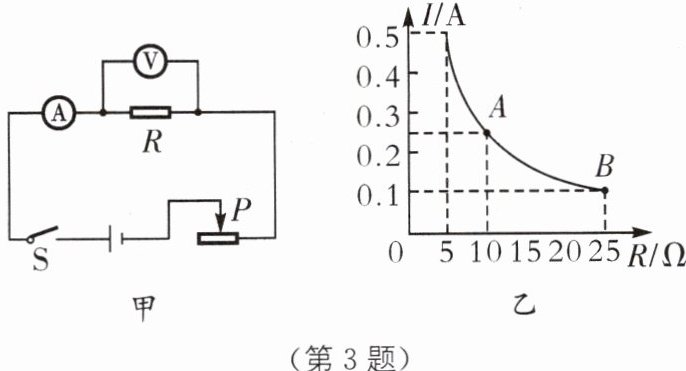

3 在探究“电流与电阻的关系”实验中,电路如图甲所示,多次改变电阻 R 的阻值,并记录对应的电流表示数,得到如图乙所示的电流随电阻 R 变化的图像.由图像可以得到电压表示数始终保持______V 不变；若将图像中 A、B 两点所对应的电阻 $ R_{A} $、$ R_{B} $ 串联使用,则通过它们的电流之比 $ I_{A}:I_{B}= $______.

答案： 2.5 1∶1

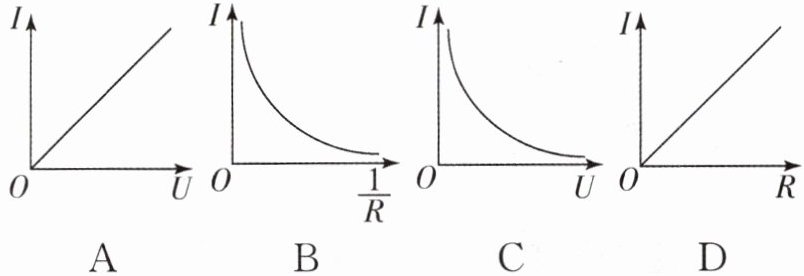

4 在“探究电流跟电压、电阻关系”的实验中,同学们绘制的四个图像如图所示,其中正确的是( ).

答案： A [解析]电阻一定时，通过电阻的电流与其两端的电压成正比，其I - U图像是一条过原点的倾斜直线；电压一定时，通过导体的电流和导体的电阻成反比，与导体电阻的倒数成正比。故A符合题意。

5 在“探究电流跟电压的关系”时,应保持______不变.两定值电阻甲、乙的电流与电压关系如图所示,则由图像可知,电阻 $ R_{甲} $______(填“大于”“小于”或“等于”)$ R_{乙} $.

答案： 电阻阻值　大于

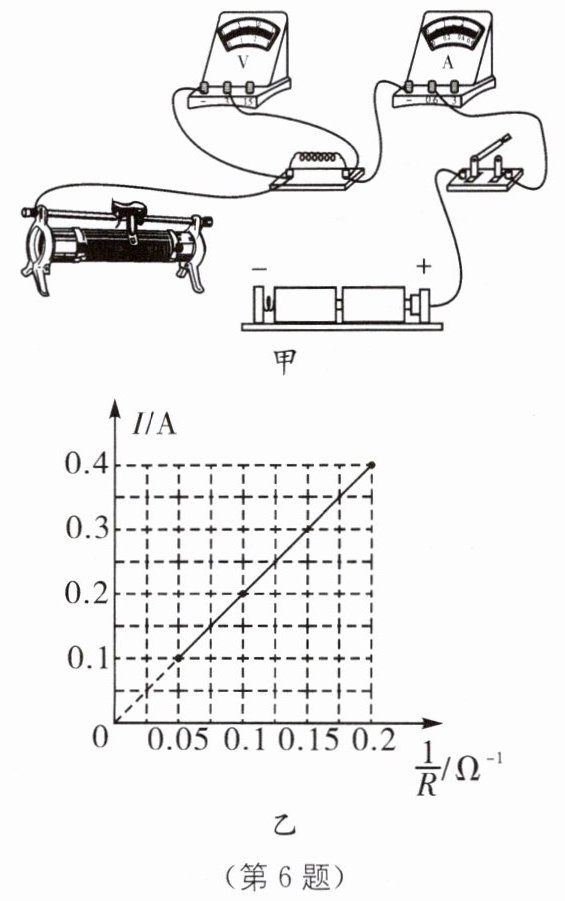

6(2024·淮安中考)小明用阻值为 5 Ω、10 Ω、20 Ω 的三个定值电阻探究电流与电阻关系,电源电压为 3 V 且保持不变.

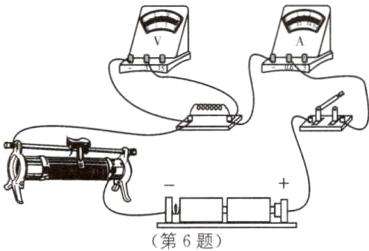

(1)用笔画线代替导线,将图甲所示电路连接完整(要求滑动变阻器的滑片向右滑动时电流表示数变大).
(2)连接电路时,开关应处于______状态.
(3)将 5 Ω 的定值电阻接入电路,闭合开关,电流表无示数,电压表有示数,电路出现的故障是______.
(4)根据实验数据描绘电流与电阻的倒数关系图像,如图乙所示.由图像可知,电阻 R 两端的电压为______V.得出的结论：电压一定时,电流与电阻成______比.
(5)本实验中滑动变阻器的作用是______.分析实验数据可知,本实验所选用的滑动变阻器的最大阻值应不小于______Ω.

答案：

(1)如图所示　
(2)断开　
(3)定值电阻断路　
(4)2　反
(5)控制定值电阻两端的电压不变　10[解析]
(1)在探究电流与电阻关系的实验中，滑动变阻器与定值电阻串联，滑动变阻器要用一上一下两个接线柱接入电路，要使滑动变阻器的滑片向右滑动时电流表示数变大，需要使滑片向右滑动时滑动变阻器接入电路的阻值变小，因此需要将滑动变阻器的右下接线柱接入电路。
(2)连接电路时，开关应处于断开状态。
(3)将5Ω的定值电阻接入电路时，闭合开关，电流表无示数，说明电路中有断路，电压表有示数，说明电压表与电源之间没有断路，因此故障是与电压表并联的定值电阻断路。
(4)由图乙可知，当$\frac{1}{R}$ = 0.2Ω⁻¹即R = 5Ω时，I = 0.4A，由此可知电阻R两端的电压U = IR = 0.4A×5Ω = 2V；在电压一定时，电流与电阻的倒数成正比，因此可以得出结论：在电压一定时，电流与电阻成反比。
(5)本实验中，滑动变阻器的主要作用是控制定值电阻两端的电压不变；当电路中接入阻值为20Ω的定值电阻时，根据串联分压特点可知$\frac{U_{R}}{U_{滑}}=\frac{R}{R_{滑}}$，代入数据可得$\frac{2\ \text{V}}{3\ \text{V}-2\ \text{V}}=\frac{20\ \Omega}{R_{滑}}$，则$R_{滑}=10\ \Omega$，因此可知，本实验所选用滑动变阻器的最大阻值应不小于10Ω。
