《2025年1课3练单元达标测试九年级物理上册苏科版》

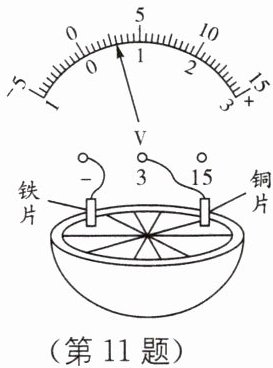

11 (2024·淮安中考)如图所示,取一个橙子,把铜片、铁片插入其中,制成一个水果电池.

(1)用电压表测量电压,该水果电池电压为 ______ V,水果电池是将 ______ 能转化为电能.
(2)该水果电池正极是 ______ (填"铁片"或"铜片").

答案：
(1)0.6　化学　
(2)铜片

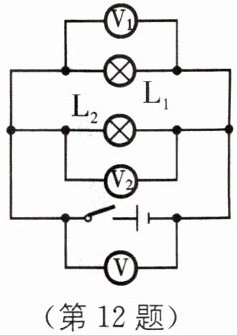

12 (2024·陕西榆林定边县期末)如图所示,灯泡$ L_2 $比$ L_1 $亮,电压表 V 示数为 4.5 V,下列说法正确的是( ).


$A. V_1 $示数大于 4.5 V

$B. V_1 $示数等于 4.5 V

$C. V_2 $示数小于 4.5 V

$D. V_2 $示数大于 4.5 V

答案： B　[解析]由题图知,两灯并联，电压表$V_{1}$、$V_{2}$、V测电源电压，所以$V_{1}$和$V_{2}$的示数都等于4.5V.

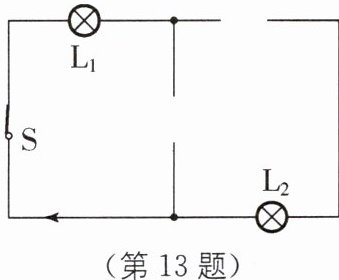

13 如图所示,根据电路中标出的电流方向,选择电源、电流表、电压表三个元件中的两个符号填入电路空缺处,使两只灯泡并联.

答案：
如图所示
　　　　　　　　

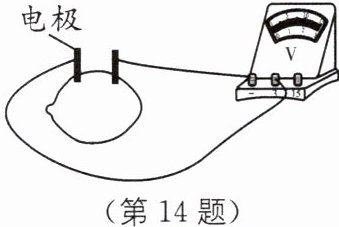

14 跨学科 水果电池 物理兴趣小组在"探究水果电池电压"的实验中:
(1)为了验证猜想一,小明用同一个柠檬制成水果电池,沿着电极插入的方向不断慢慢地切去外侧的部分柠檬,分别测出电压,如表一所示.

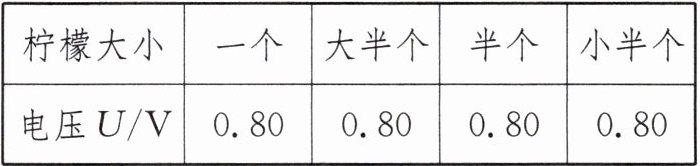

表一

分析表中数据,说明猜想一是 ______ (填"正确"或"错误")的.
(2)为了验证猜想二,小华用铜片作为电池的正极,分别用外形相同的锌、铝、铁等金属片作为电池的负极,将金属片电极插入柠檬,并保持 ______ 和 ______ 相同,分别测出电压,如表二所示.

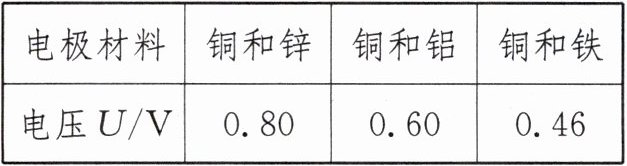

表二

分析表中数据,得到的结论是 ______.
(3)小明先将柠檬压在桌面上滚了几下,再做成水果电池,测出电压达到 1.0 V,据此请你提出一个有价值、可探究的问题: ______.

答案：
(1)错误　
(2)插入深度　两电极间距离　水果电池的电压与电极的材料有关
(3)水果电池的电压与水果的软硬度有什么关系
