《2025年1课3练单元达标测试九年级物理上册苏科版》

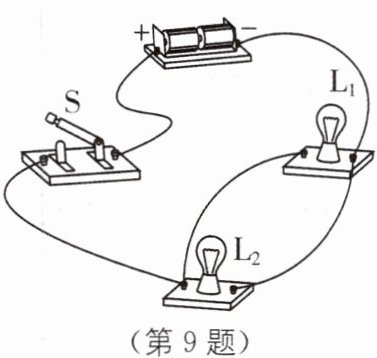

9 请你根据图中所提供的各元件的连接情况,画出对应的电路图。
______

答案：
9.如图所示

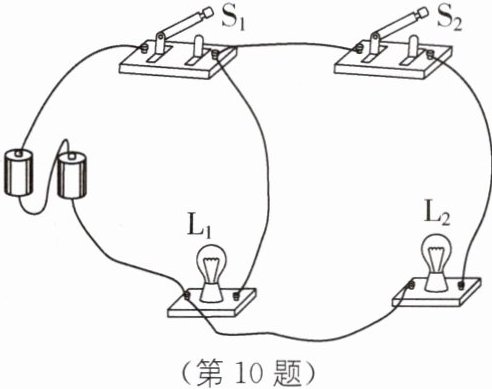

10 根据图中所示的实物连接图,在方框内画出电路图。
______

答案：
10.如图所示

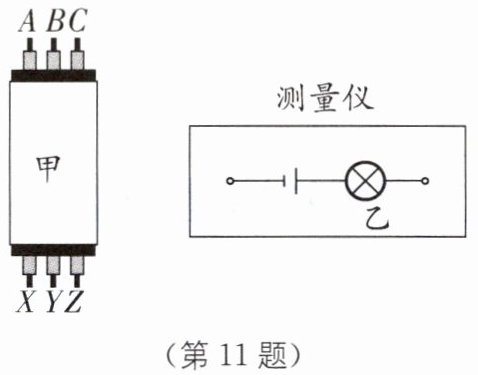

11 如图甲所示,高层建筑的墙体中有三根绞在一起的电线,小明设计了如图乙所示的“测量仪”把它们区分开。判断时两人合作,小华将 A、B 连在一起,小明将“测量仪”连接 X、Z 两端时,灯泡发光；小华将 A、C 连在一起,小明将“测量仪”连在 Y、Z 两端时,灯泡发光。则( )。


A.A 和 Z 是同一根电线,C 和 Y 是同一根电线
B.B 和 Z 是同一根电线,C 和 Y 是同一根电线
C.A 和 Y 是同一根电线,B 和 X 是同一根电线
D.C 和 Y 是同一根电线,B 和 Z 是同一根电线

答案： 11.A　[解析]第一次:小华将A、B连在一起，小明将“测量仪”连接X、Z两端时，灯泡发光，说明A、B、X、Z与测量仪构成了通路;第二次:小华将A、C连在一起，小明将“测量仪”连在Y、Z两端时，灯泡发光，说明A、C、Y、Z与测量仪构成了通路.两次对比，其共同使用的接线柱为A、Z，说明AZ必为同一根电线，结合两次连接电路，BX为同一根电线，CY为同一根电线，故A正确，B、C、D错误.故选A.

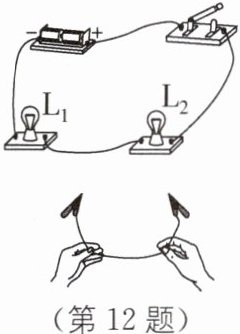

12 如图所示,两个小灯泡上均标有“3.8 V”字样,电源由两节干电池组成,闭合开关$,L_1、$$L_2$都发光；再把一根完好的导线接在$ L_2$的两端,则( )。
$A. L_1$熄灭$,L_2$变亮
$B. L_2$熄灭$,L_1$变亮
$C. L_1、$$L_2$均熄灭
$D. L_1、$$L_2$均变亮

答案： 12.B　[解析]由题可知，闭合开关，两只灯泡串联，都发光;图中用一根导线接在小灯泡L₂的两端，L₂被短路不能发光，但L₁仍然有电流通过，能发光;同时电源电压全部加在L₁两端，所以L₁亮度增大.故选B.

13 (2024·广东中山期末)如图所示,要使灯$ L_1、$$L_2$组成串联电路,则应闭合开关______,要使灯$ L_1、$$L_2$组成并联电路,则应闭合开关______,绝对不能同时闭合开关______。

答案： 13.S₂　S₁、S₃　S₁、S₂　[解析]如图所示，当闭合开关S₂，灯L₁、L₂首尾相连组成串联电路;当闭合开关S₁、S₃，灯L₁、L₂并列连接组成并联电路;当开关S₁、S₂同时闭合，会造成电源短路，烧毁电源.

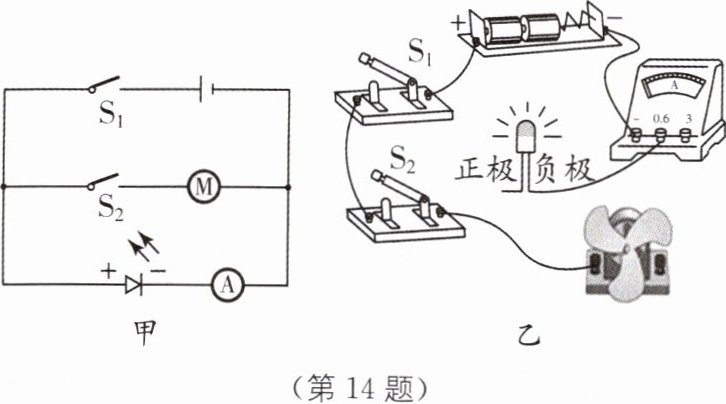

14 根据如图甲所示的电路图,将图乙的实物电路连接完整。

答案：
14.如图所示
