《2025年1课3练单元达标测试九年级物理上册苏科版》

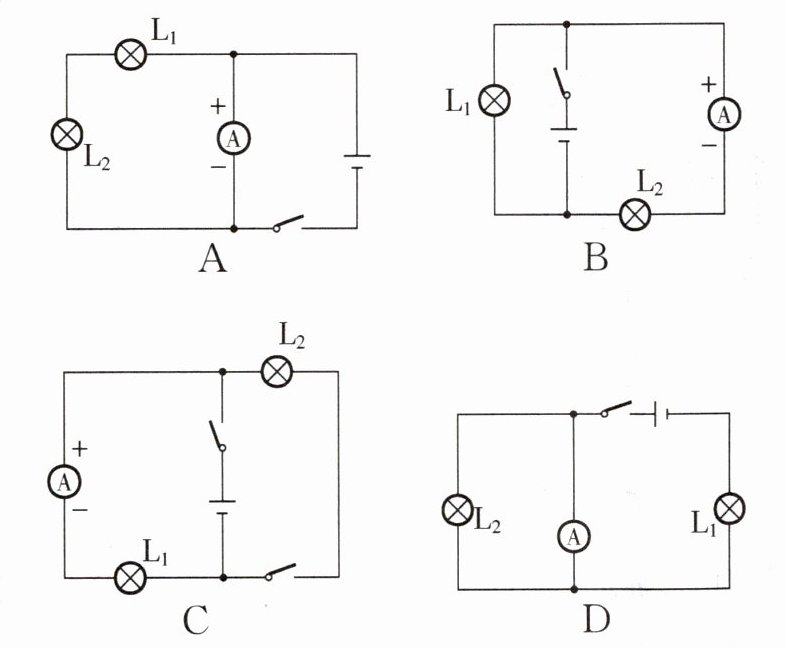

9 要用一只电流表测量通过灯泡$L_2$的电流,如图所示的四个电路图中正确的是( ).

答案： B

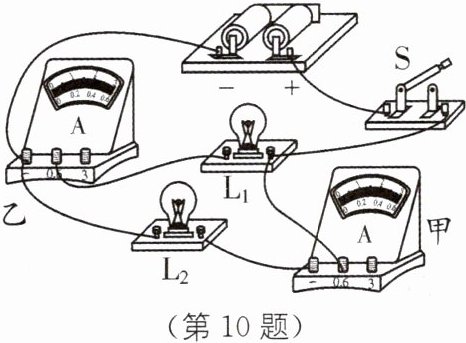

10 如图所示的电路中,开关闭合时电流表甲测量的是通过 (填$“L_1”“L_2”$或$“L_1$和$L_2”)$的电流,电流表乙测量的是通过 (填$“L_1”“L_2”$或$“L_1$和$L_2”)$的电流$.L_1$和$L_2$两只灯泡是 (填“串联”或“并联”)关系.

答案： L₂ L₁ 并联

11 (2023·自贡中考节选)为了保护同学们的视力,自贡地区很多学校教室里的日光灯更换成为LED护眼灯,教室里的9盏护眼灯的连接方式是 (填“串”或“并”)联.

答案： 并 [解析]每个教室里的这9盏护眼灯是互不影响的，所以它们之间一定是并联的.

12 在某次电学实验中,已知所使用的双量程电流表能够满足实验的测量要求.在不能事先估计电流大小的情况下,为了避免损坏电流表,且又能较准确地测出电路中的电流,常常通过“试触”来确定电流表的量程.
(1)假如先选用电流表的小量程:闭合开关然后迅速断开,同时观察开关闭合瞬间电流表的指针偏转情况,若指针 ,则换用电流表的大量程.
(2)假如先选用电流表的大量程:闭合开关然后迅速断开,同时观察开关闭合瞬间电流表的指针偏转情况,若指针 ,则换用电流表的小量程.

答案：
(1)剧烈偏转,接近或达到最大量程范围
(2)偏转不明显或偏转角度较小

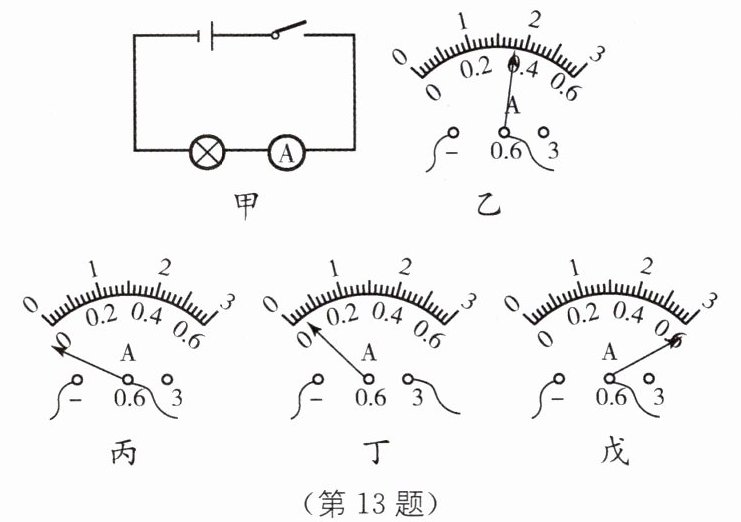

13 中考新考法 过程开放性实验 如图甲所示是电流表测量电路中电流的电路图.

(第13题)
(1)在连接电路过程中,开关应该 .为了选定电流表的量程,待测电流大小未知的情况下,应该先用电流表的 量程试触一下.
(2)如果电流表示数如图乙所示,则测出的电流是 A.
(3)甲、乙、丙三位同学在做“用电流表测电流”的分组实验中,闭合开关前,他们的电流表指针均指在零刻度线处.当闭合开关时,发现电流表指针摆动分别出现了如图丙、丁、戊所示的三种情况.请分析他们在电流表的使用上分别存在什么问题,并写在下面的横线上.
甲同学的问题： ；
乙同学的问题： ；
丙同学的问题： .

答案：
(1)断开 大
(2)0.36
(3)电流表的正负接线柱接反了 电流表的量程选择过大 电流表的量程选择过小
