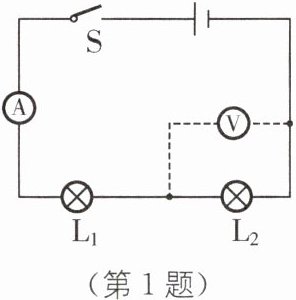

1 用一只电压表分别接到电流表、灯$L_1$和灯$L_2$两端测量电压,测量结果:电流表、灯$L_1$两端无电压,灯$L_2$两端有电压.由此小红找出了电路发生故障的原因,则电路故障可能是( ).

A.电流表断路了
B.灯$L_1$断路了
C.灯$L_2$短路了
D.灯$L_2$断路了
A.电流表断路了
B.灯$L_1$断路了
C.灯$L_2$短路了
D.灯$L_2$断路了
答案:
D [解析]若电流表断路了,两灯都不发光,用一只电压表分别接到电流表、灯L₁和灯L₂两端测量电压,则电流表的两端有电压,灯L₁两端无电压,灯L₂两端无电压,故A错误;若灯L₁断路了,两灯都不发光,用一只电压表分别接到电流表、灯L₁和灯L₂两端测量电压,则电流表的两端无电压,灯L₁两端有电压,灯L₂两端无电压,故B错误;若灯L₂短路了,灯L₁发光,用一只电压表分别接到电流表、灯L₁、灯L₂两端测量电压,则电流表的两端无电压,灯L₁两端有电压,灯L₂两端无电压,故C错误;若灯L₂断路了,两灯都不发光,用一只电压表分别接到电流表、灯L₁、灯L₂两端测量电压,则电流表、灯L₁两端无电压,灯L₂两端有电压,故D正确。故选D。方法技巧 分析电路故障时,可以将电压表并联接到部分电路的两端,逐段排查,当电路故障为断路时,电压表连接在故障两端时,电压表有示数;当电路故障为用电器短路时,电压表连接在故障用电器两端时,电压表示数为0。
2 某同学做实验时,连接了如图所示的电路,闭合开关后,灯泡L正常发光,但电流表指针不动,电压表读数正常,其原因有可能是( ).

A.电流表已被烧坏,致使电路不通
B.电流表完好,但未与导线接牢
C.灯L的灯座接线处短路
D.电流表接线处碰线(即电流表被短路)
A.电流表已被烧坏,致使电路不通
B.电流表完好,但未与导线接牢
C.灯L的灯座接线处短路
D.电流表接线处碰线(即电流表被短路)
答案:
D [解析]根据电路图可知,电路为灯泡L的简单电路,电压表测量电源电压,电流表测量电路中的电流。灯泡L正常发光,这说明电路是通路,灯泡是正常的,电压表读数正常,这说明电压表与电源之间是接通的;电流表无示数,这说明电流表被短路了;电流表烧坏、电流表未与导线接牢,会造成电路断路,灯泡不会发光;综上所述,D正确。故选D。

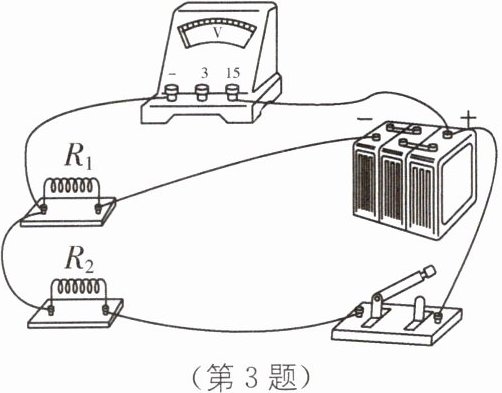

3 小双在探究串联电路电压规律时,连接如图所示电路.若连接完成后他发现,电压表有示数,接近电源电压,闭合开关后发现电压表示数不变,则电路故障可能为______;若闭合开关前后发现,电压表都没有示数,则故障可能是______.

答案:
R₂断路(或R₁短路) R₁断路 [解析]由图可知,该电路为串联电路,电压表测量R₂两端的电压。连接完成后他发现,电压表有示数,此时电压表与电阻R₁串联接在电源两极上,此时电压表示数几乎等于电源电压;闭合开关后发现电压表示数不变,这说明闭合开关前后对电路无影响,则电路故障为R₂断路或R₁短路;闭合开关前发现电压表没有示数,这说明电压表与电源之间是断开的,闭合开关后电压表也无示数,电压表与电源之间仍然是断开的,所以故障可能是R₁断路。

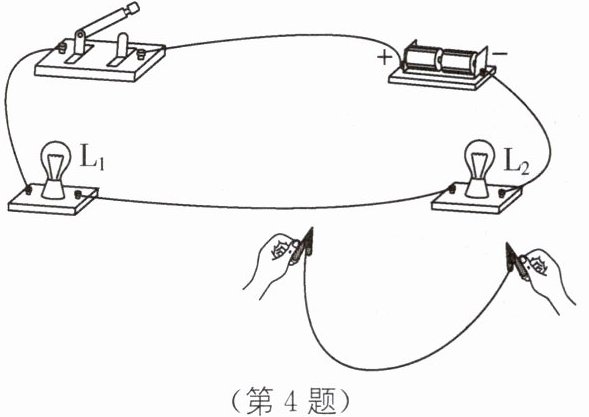

4 如图所示电路中,闭合开关后,发现灯泡$L_1$和$L_2$均不发光,为了检查电路故障,用一根导线接在$L_2$两端时,两灯仍不发光;当将导线接在$L_1$两端时$,L_2$灯发光,由此可以判断电路的故障为______.

答案:
L₁断路 [解析]由图可知L₁与L₂是串联的,闭合开关,发现灯泡L₁、L₂均不发光,这说明电路出现了断路现象;当导线连接L₂两端时,两灯仍不发光,这说明故障出现在L₂以外的部分;连接L₁两端时,L₂发光、L₁不发光,这说明L₂是完好的,所以故障是L₁断路。
5 在如图所示的电路中,电源电压保持不变$,R_1= 2R_2,$闭合开关S,电压表示数为U₀,电流表示数为I₀.一段时间后,电路出现故障,两电表指针向同一方向发生偏转,故障仅发生在电阻$R_1$或$R_2$上,其他元件仍保持完好.请写出两电表示数及相应的故障______.

答案:
R₁短路时两表示数同时增大,电压表示数为3U₀,电流表示数为3I₀;若R₁断路,两表同时减小,均变为0 [解析]由图知,两只定值电阻串联,电流表测量电路中的电流,电压表测量电阻R₂两端电压。由题知,R₁=2R₂,开关S闭合后,电流表的示数为I₀,电压表的示数为U₀,由串联分压规律可知电源电压为3U₀;一段时间后,观察到两电表指针同向偏转,这说明电流表、电压表示数都变大或都变小。若R₁短路,电压表测量电源电压,示数增大为3U₀,此时只有R₂接入电路,根据欧姆定律可知,电路中的电流变大,为3I₀;若R₂短路,电压表示数为0,此时只有R₁接入电路,根据欧姆定律可知,电路中的电流变大;若R₁断路,电路中无电流,电流表示数为0,电压表示数为0,两表同时减小;若R₂断路,电压表测电源电压,示数增大,电流表示数减小为0。综合分析:R₁短路时,两表示数同时增大,电压表示数为3U₀,电流表示数为3I₀;R₁断路时,两表示数同时减为0。

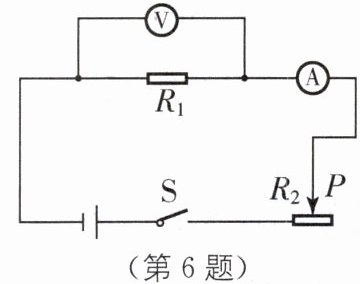

6 小明用如图所示的电路“探究电流与电压的关系”.所用电源电压为4.5 V.闭合开关S时,发现电压表无示数,但电流表有示数,电路故障可能是电阻$R_1______($填“断路”或“短路”).排除故障后,他移动滑动变阻器的滑片,发现当电压表示数为1.2 V时,电流表示数为0.30 A;继续移动滑片,使电压表示数从1.2 V增加到2.4 V,那么该过程中滑动变阻器$R_2$连入电路的阻值减小了______Ω.

答案:
短路 7.5 [解析]由电路图可知,定值电阻R₁与滑动变阻器R₂串联,电压表测R₁两端的电压,电流表测电路中的电流。由题意可知,电流表有示数说明电路为通路,电压表无示数说明电压表被短路,则电路故障可能是电阻R₁短路;由题意可知,当电压表示数为1.2V时,电流表示数为0.3A,由I=U/R可得,R₁的阻值R₁=U₁/I₁=1.2V/0.3A = 4Ω,因串联电路中总电压等于各分电压之和,所以此时滑动变阻器两端的电压U₂=U - U₁=4.5V - 1.2V = 3.3V,则滑动变阻器接入电路中的电阻R₂=U₂/I₁=3.3V/0.3A = 11Ω,因探究电流与电压的关系时应保持定值电阻的阻值不变,所以当电压表示数增加到2.4V时,电路中的电流I₂=U'₁/R₁=2.4V/4Ω = 0.6A,此时滑动变阻器两端的电压U'₂=U - U'₁=4.5V - 2.4V = 2.1V,此时滑动变阻器接入电路中的电阻R'₂=U'₂/I₂=2.1V/0.6A = 3.5Ω,所以,该过程中滑动变阻器R₂连入电路的阻值减小了ΔR₂=R₂ - R'₂=11Ω - 3.5Ω = 7.5Ω。

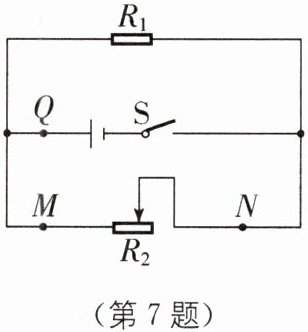

7 如图所示电路中,电路发生了故障.若电路中仅有一处故障,且只发生在电阻$R_1、$$R_2$上.当将电流表串联接入Q点,闭合开关后电流表示数为0.3 A,当向左滑动变阻器的滑片P时,电流表的示数不变,则故障为( ).
$A. R_1$断路
$B. R_2$短路
$C. R_1$短路
$D. R_2$断路

$A. R_1$断路
$B. R_2$短路
$C. R_1$短路
$D. R_2$断路
答案:
D [解析]由图可知,电阻R₁、R₂并联,Q点在干路上,当将电流表串联接入Q点,闭合开关后电流表有示数,且不是过大,说明电路中没有短路;当向左滑动变阻器的滑片P 时,电流表的示数不变,说明滑动变阻器起不到调节作用,所以电路中的故障是R₂断路。故选D。
