《2025年1课3练单元达标测试九年级物理上册苏科版》

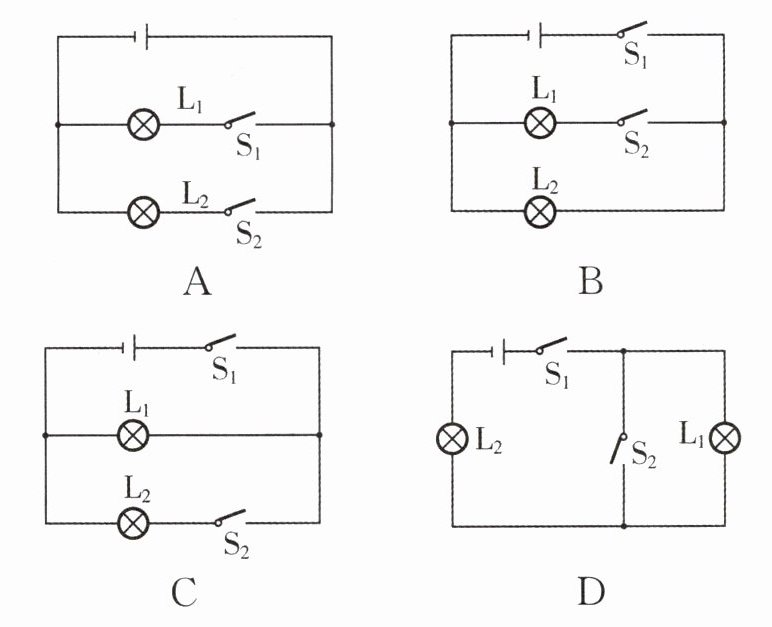

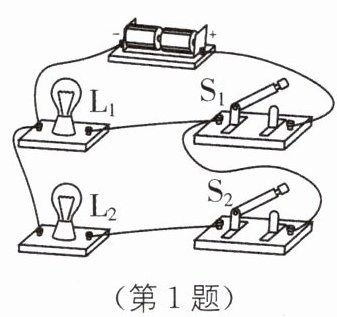

1 实验课上,小明连接了如图所示的实物电路,如图所示的四个电路图中,与实物电路对应的电路是( ).

答案： C

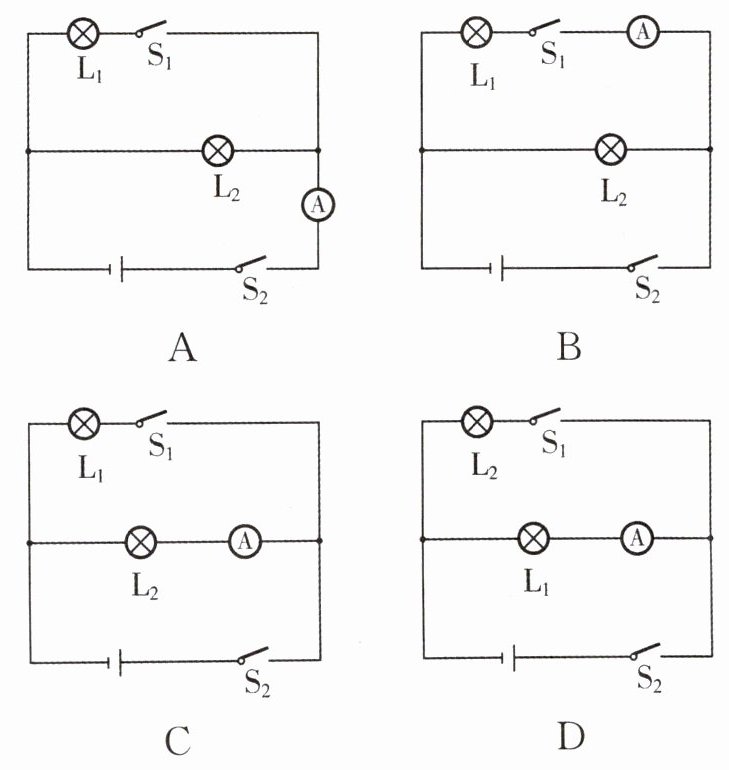

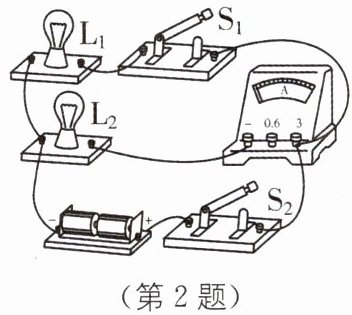

2 下列电路图与实物图一致的是( ).

答案： C

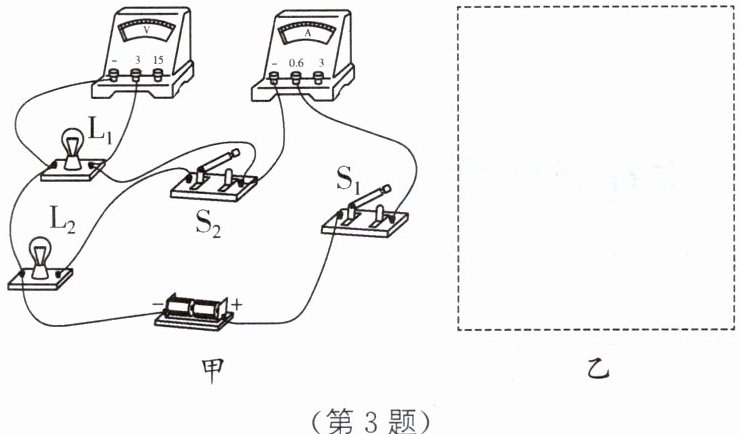

3 请根据如图甲所示的实物图,在图乙虚线框中画出对应的电路图.

答案：
如图所示　　　　　　　　

4 根据电路图连接实物图.(电压表选小量程)

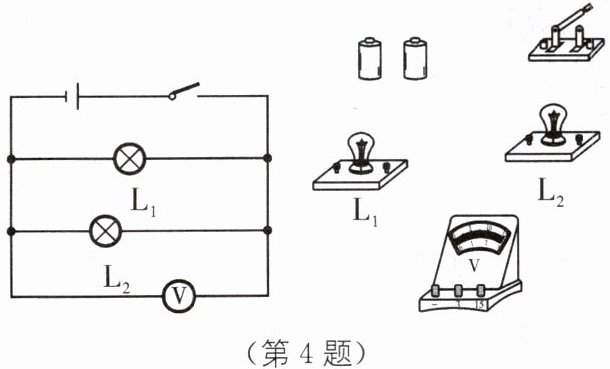

答案：
如图所示　　　　　　

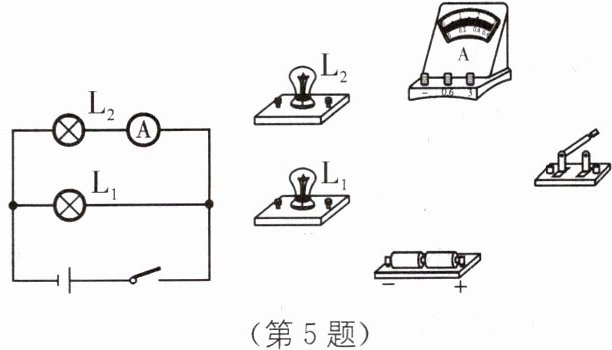

5 根据电路图,连接实物图.(电流表选小量程)

答案：
如图所示　　　　　　

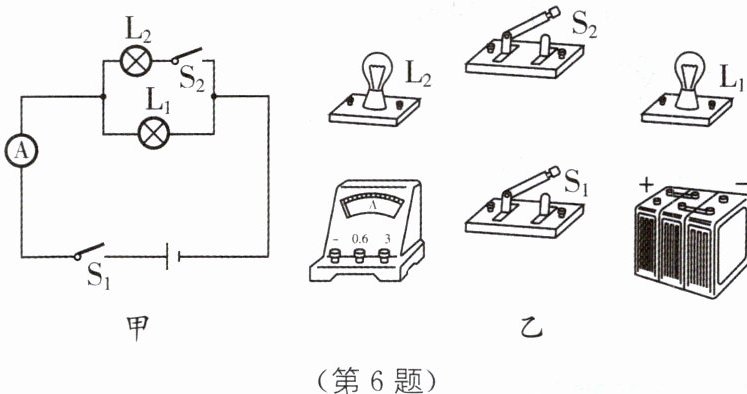

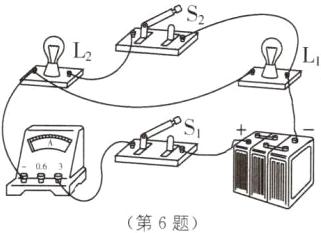

6 用笔画线代替导线完成图乙中电路的实物连接(已知流过$L_1$和$L_2$的电流分别为0.5 A 和0.8 A),要求:导线不能交叉.

答案：
如图所示
