《2025年1课3练单元达标测试九年级物理上册苏科版》

1(2024·武汉模拟)如图所示的电路中,电源电压保持不变,$R_{1}和R_{2}$为两个定值电阻,$R_{1}= 10\ \Omega$,当开关$S_{1}$、$S_{2}$均闭合时,电流表示数为0.5 A,然后只将开关$S_{2}$断开,电流表示数减小了0.2 A.电阻$R_{2}$的阻值为( ).

A.25$\Omega$
B.15$\Omega$
C.10$\Omega$
D.4$\Omega$
]

答案： B [解析]当开关S₁、S₂均闭合时,两电阻并联,电流表测量干路电流,电流表示数为0.5 A,当将S₂断开时,电路为R₁的简单电路,电流表测量通过电路的电流,电流表示数减小了0.2 A,根据并联电路各元件独立工作、互不影响可知,通过R₂的电流为0.2 A,根据并联电路的电流特点可知通过R₁的电流为I₁=I-I₂=0.5 A-0.2 A=0.3 A,并联电路各支路两端电压相等,根据欧姆定律可知电源电压为U=I₁R₁=0.3 A×10 Ω=3 V,根据欧姆定律可知电阻R₂的阻值为R₂=U/I₂=3 V/0.2 A=15 Ω,故B正确.

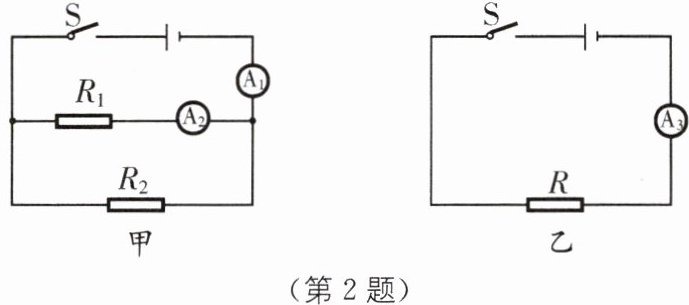

2 如图甲、乙所示电路的电源电压相等且不变,若电流表$A_{1}$、$A_{3}$的示数相等,则电阻$R$、$R_{1}$、$R_{2}$的大小关系正确的是( ).


A.$R= R_{1}+R_{2}$
B.$R= R_{1}$
C.$R＞R_{2}$
D.$R＜R_{2}$

答案： D

3 如图所示的电路中,电流表规格都相同,电阻阻值$R_{1}= R_{2}$.开关S闭合后,电流表$A_{2}$的示数为0.5 A.下列判断正确的是( ).


A.电流表$A_{1}$的示数为1.0 A
B.电流表$A_{3}$的示数为1.0 A
C.电流表$A_{4}$的示数为1.5 A
D.电流表$A_{4}$的示数为0.5 A

答案： B

4 把$R_{1}= 2\ \Omega$、$R_{2}= 3\ \Omega$的两个电阻串联后,两端加5 V的电压,这时通过$R_{2}$的电流是______A.若把$R_{1}$、$R_{2}$改为并联,使通过$R_{2}$的电流跟原来一样,则这时通过$R_{1}$的电流是______A.

答案： 1 1.5

5 如图所示,电阻$R_{1}$、$R_{2}$的阻值之比为2:1,当开关S闭合时,电阻$R_{1}与R_{2}$两端的电压之比为______,电流表$A_{1}与A_{2}$的示数之比为______.

答案： 1:1 3:2

6 如图所示,$R_{1}= 30\ \Omega$,$R_{2}= 10\ \Omega$,闭合开关后,电流表的示数为0.2 A.求：
(1)电源电压.
(2)电路中的干路电流.
]

答案：
(1)6 V
(2)0.8 A [解析]
(1)由电路图知,该电路为并联电路,电源电压U=U₁=I₁R₁=0.2 A×30 Ω=6 V.
(2)流经R₂的电流I₂=U/R₂=6 V/10 Ω=0.6 A,并联电路中干路电流等于各支路电流之和,则I总=I₁+I₂=0.2 A+0.6 A=0.8 A.

7 在其他条件相同的情况下,电阻较小的导体,其材料的导电性能较强.如图所示的电路中,$R_{1}$是甲种材料制成的电阻丝,$R_{2}$是乙种材料制成的电阻丝,它们的长度相等,$R_{1}$、$R_{2}的横截面积分别为S_{1}$、$S_{2}$,且$S_{1}＜S_{2}$.闭合开关S后,观察到电流表$A_{1}的示数I_{1}大于电流表A_{2}的示数I_{2}$.则下列说法中正确的是( ).

A.$R_{1}两端的电压大于R_{2}$两端的电压
B.$R_{1}的阻值大于R_{2}$的阻值
C.甲材料的导电性能较好
D.乙材料的导电性能较好
]

答案： C

8 $R_{1}$、$R_{2}$并联在电路中,其阻值之比为1:5,则$R_{1}和R_{2}$两端的电压之比是______；通过$R_{1}$、$R_{2}$的电流之比是______.

答案： 1:1 5:1
