《2025年1课3练单元达标测试九年级物理上册苏科版》

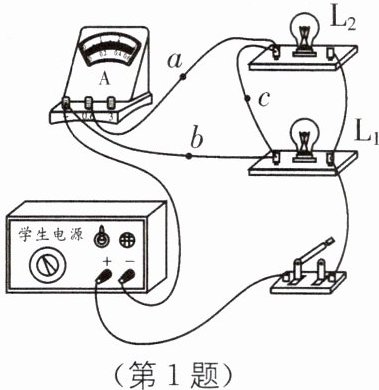

1 如图所示是小明在练习测量电流时连接的电路,电路的连接存在错误,下列操作及说法正确的是( ).


A.撤掉导线a,电流表测量的是电路的总电流
B.撤掉导线a,电流表测量的是小灯泡$L_1$的电流
C.撤掉导线b,电流表测量的是小灯泡$L_2$的电流
D.撤掉导线c,电流表测量的是小灯泡$L_2$的电流

答案： D [解析]由题图可知，撤掉导线a，电流分别经灯泡L₁、L₂后经导线回负极，电流表没有接入电路，故电流表测量的既不是总电流，也不是小灯泡L₁的电流，故A、B错误；撤掉导线b，电流从电源正极出发分两支，一支经灯泡L₁、一支经灯泡L₂，然后共同经电流表回负极，即电流表测量的是电路的总电流，故C错误；撤掉导线c，电流表和灯泡L₂在同一条支路上，则电流表测量的是小灯泡L₂的电流，故D正确.

2 (2024·溧阳期末)如图所示的插线板中,a接电源,b接台灯,c接电风扇,两个用电器均正常工作时,a、b、c中的电流分别用Iₐ、Iᵦ、Ic表示,其中关系正确的是( ).


A.Iₐ= Iᵦ
B.Ic= Iₐ+Iᵦ
C.Iₐ= Iᵦ+Ic
D.Iₐ= Ic

答案： C [解析]根据题意可知这是家庭电路的一部分，在家庭电路中台灯和电风扇是并联的；图中a点在干路上，b、c两点在两条支路上；因并联电路中干路电流等于各支路电流之和，所以有Iₐ=Iᵦ+Ic，故C正确.

3 教室里的各盏照明灯之间是 联的,若其中一盏灯烧坏,其他照明灯 (填“继续”或“不”)发光.当教室里多开一盏照明灯时,干路电流会 (填“变大”“变小”或“不变”).

答案： 并 继续 变大

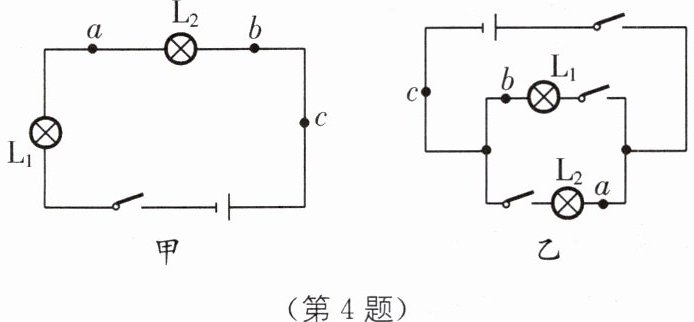

4 小明根据如图所示的甲、乙两电路图“探究串联电路和并联电路的电流关系”时,闭合开关后,得到：
(1)图甲中a处电流0.22 A,b处电流0.22 A,则c处的电流为 A.
(2)图乙中a处电流0.44 A,b处电流0.44 A,则c处的电流为 A.

答案：
(1)0.22
(2)0.88

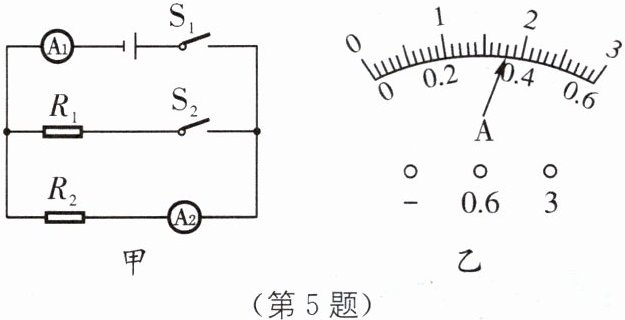

5 (2024·泰州中考)如图甲所示电路,开关$S_1、$$S_2$闭合后,两电流表的指针均指在同一位置,示数如图乙所示,则通过$R_1$的电流为 A;只断开开关$S_2,$电流表$A_1$的示数将 (填“变大”“变小”或“不变”).

答案： 1.44 变小 [解析]由电路图可知，两电阻并联，电流表A₁测量干路电流，电流表A₂测电阻R₂的电流，两开关都闭合时，两电流表示数应该是不同的，但指针位置相同，说明两电流表量程不同，则A₁用的是大量程，示数为1.8 A，A₂用的是小量程，示数为0.36 A；则通过R₁的电流I₁=I₈-I₂=1.8 A-0.36 A=1.44 A.只断开开关S₂，支路电阻R₁被断开，总电流减小，即电流表A₁的示数变小.

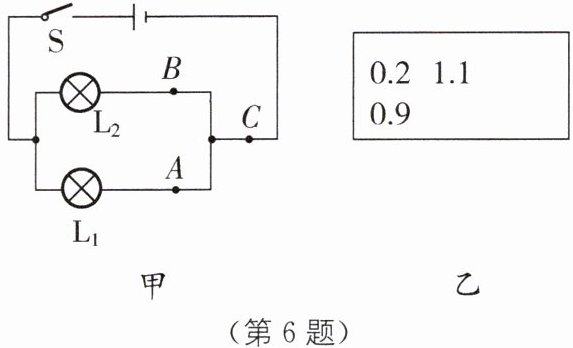

6 图甲是小明同学探究并联电路的电流规律时使用的电路图.实验中他用电流表分别测出A、B、C三处的电流Iₐ、Iᵦ、Ic.小明没有及时将数据整理到相应表格中而是随手记录到草稿纸上.如图乙所示,已知通过$L_1$的电流较大.下列选项中三处电流均正确的是( ).


A.Iₐ= 0.9 A Iᵦ= 0.2 A Ic= 1.1 A
B.Iₐ= 0.9 A Iᵦ= 1.1 A Ic= 0.2 A
C.Iₐ= 0.2 A Iᵦ= 0.9 A Ic= 1.1 A
D.Iₐ= 1.1 A Iᵦ= 0.2 A Ic= 0.9 A

答案： A

7 小明利用如图所示的电路进行实验,电源为两节干电池,①、②、③是三个电表(分别为电压表或电流表).闭合开关S,灯$L_1$与$L_2$并联,则电路中 是电压表.实验过程中,粗心的小明只记录了三个表的示数为0.2、3、0.5,请你根据小明的实验结果,推算流过$L_1$的电流为 A,流过$L_2$的电流为 A.

答案： ② 0.3 0.2
