《2025年1课3练单元达标测试九年级物理上册苏科版》

1 如图所示,滑动变阻器上标记的各部件中,通常情况下,属于绝缘体的是( ).


A.金属杆
B.瓷筒
C.电阻丝
D.金属滑片

答案： B

2 实验室常用的滑动变阻器的"变阻"是指改变其接入电路中电阻线的( ).

A.长度
B.材料
C.温度
D.横截面积

答案： A

3 滑动变阻器的铭牌上标有"50Ω 1 A"字样,下列说法中正确的是( ).

A.该滑动变阻器电阻的变化范围是0~50Ω
B.该滑动变阻器只能接入50Ω的电阻
C.允许通过该滑动变阻器的最小电流是1 A
D.允许通过该滑动变阻器的电流只能是1 A

答案： A

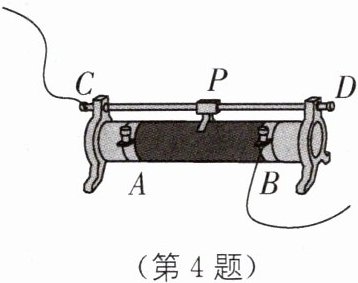

4 如图所示,是某一电路中滑动变阻器的接法,下列说法正确的是( ).


A.制作接线柱A、B间电阻丝的材料应该选择细铜丝
B.滑片P和A、B电阻丝间有很薄一层绝缘物质隔开
C.如果接A、B或者C、D接线柱不能起到变阻的作用
D.电流必须从上端接线柱流入,从下端接线柱流出

答案： C

5 某滑动变阻器标有"100Ω 5 A"字样."100Ω"表示______; "5 A"表示______.

答案： 该滑动变阻器的最大阻值是 100 Ω，该滑动变阻器允许通过的电流最大值是 5 A

6 实验室中有一个铭牌上标有"20Ω 2 A"字样的滑动变阻器,如图所示.其中,"20Ω"指的是______两个接线柱间的电阻值;实验时若将滑动变阻器的______两个接线柱接入电路,滑片向右移动时,其连入电路中的阻值变大.

答案： A、B A、D(或 A、C)

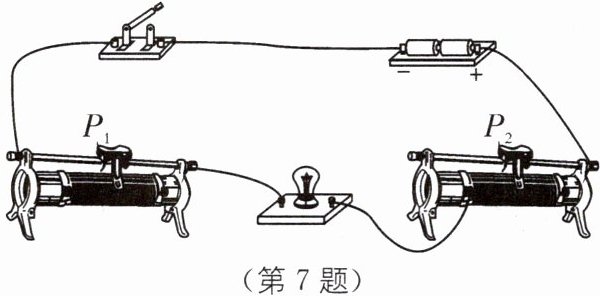

7 如图所示电路中,开关闭合后小灯泡发光,要使其亮度变暗,则( ).


A.滑片$P_1$向右移
B.滑片$P_1$向左移
C.滑片$P_2$向右移
D.滑片$P_2$向左移

答案： C

8 如图所示,滑动变阻器的滑片P向左移动,其接入电路的阻值将增大,则滑动变阻器接入电路的接线柱可能是( ).


A.A和B
B.A和D
C.B和D
D.C和D

答案： C [解析]当滑片向左移动时，滑动变阻器接入电路的阻值变大，说明接入电路的电阻丝变长。需要接入上面的一个接线柱和下面的右端接线柱，故需要接 B 和 D(或 B 和 C)。故选 C。
归纳总结：滑动变阻器有四个接线柱，上面两个，下面两个，接入电路时选择上、下各一个，接入电路的部分取决于下面接入的接线柱。

9 如图所示是实验室常用的滑动变阻器,它的铭牌上标有"20Ω 1 A"字样,表示此变阻器电阻的变化范围是______Ω,当把A、D连入电路,欲使电路中的电流增大,须将滑片P向______(填"A"或"B")端移动.

答案： 0~20 A

10 滑动变阻器的原理是通过改变连入电路中电阻丝的______来改变电阻,从而改变电路中的______.如图所示是滑动变阻器的结构示意图,要使滑片P向右滑动时电阻变大,应接入的接线柱为______或______,若使滑动变阻器相当于一个定值电阻,应接入接线柱______和______.

答案： 长度 电流 A、C A、D A B
