《2025年名师测控九年级物理全一册人教版云南专版》

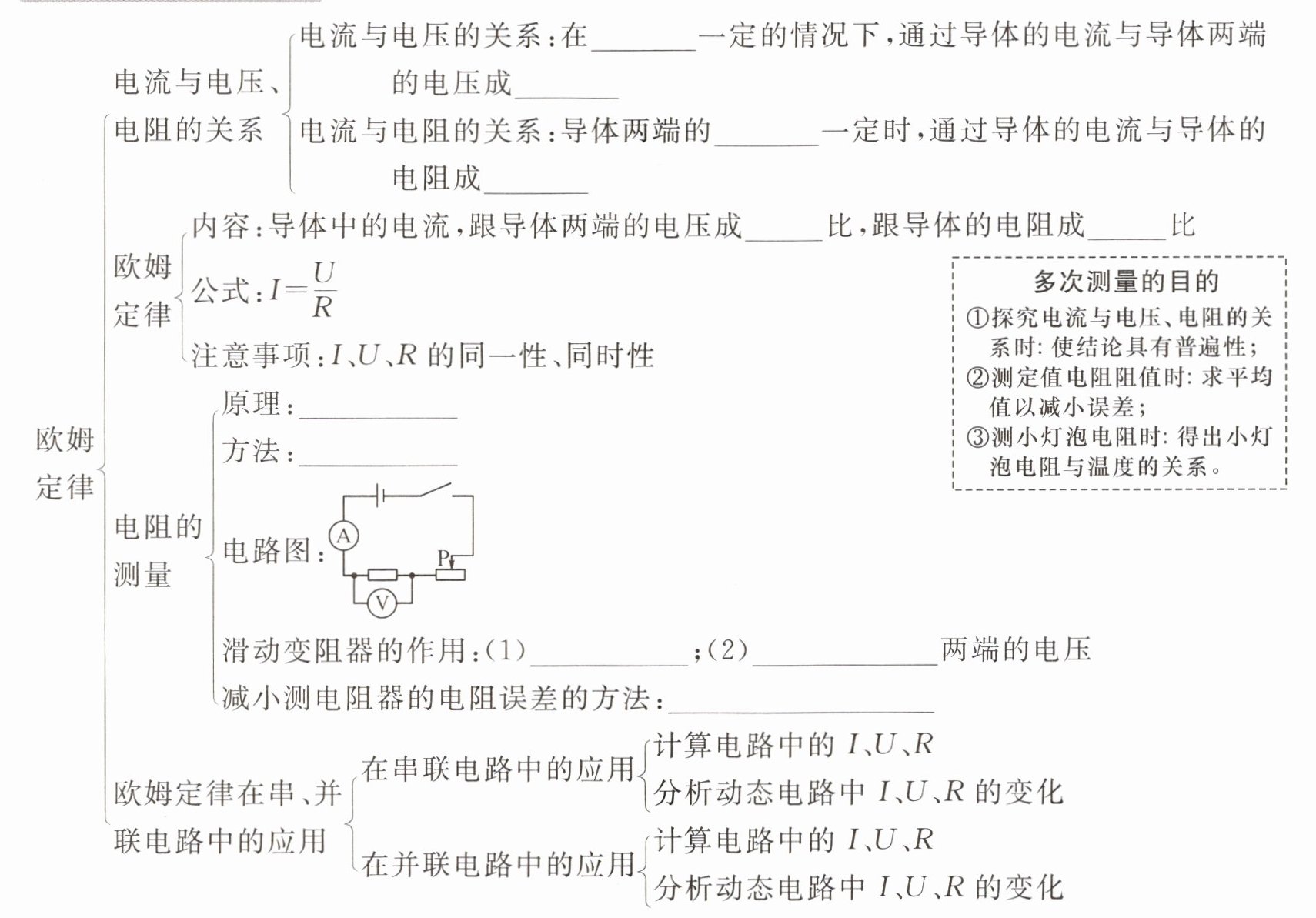

答案： 电阻 正比 电压 反比 正 反 $R=\frac{U}{I}$ 伏安法 保护电路 改变电阻器 多次测量求平均值

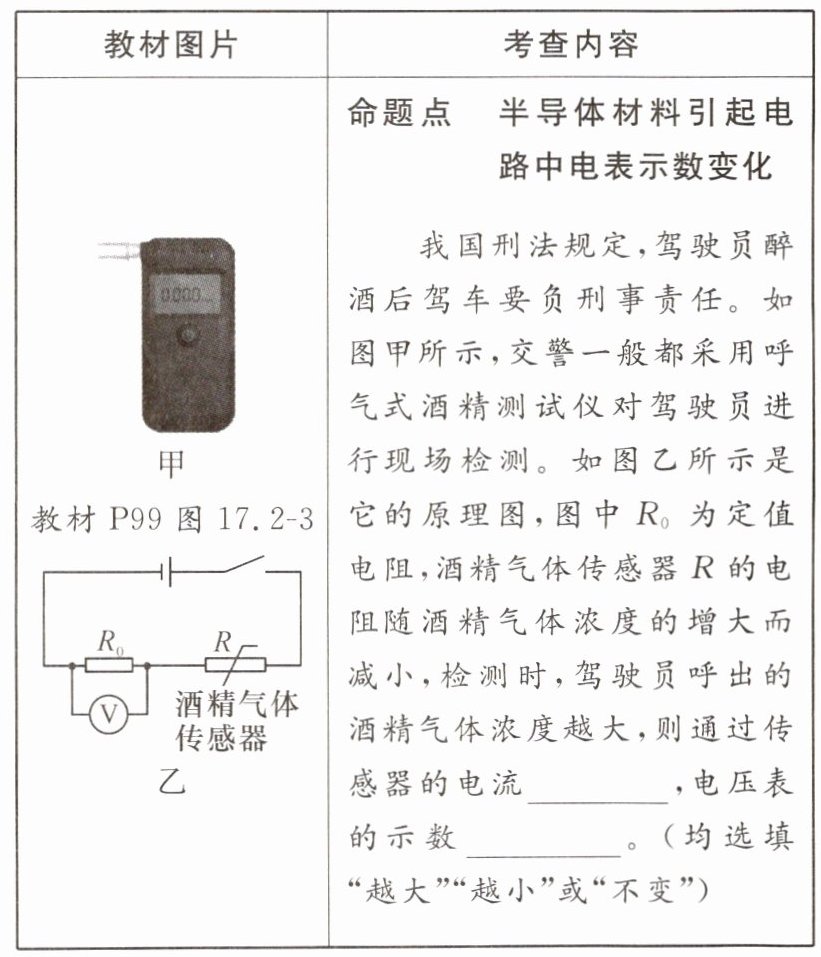

答案： 越大 越大

实验 1 探究电阻一定时电流与电压的关系
1. 实验小组做“探究电阻一定时电流与电压的关系”实验,电源为两节新干电池。

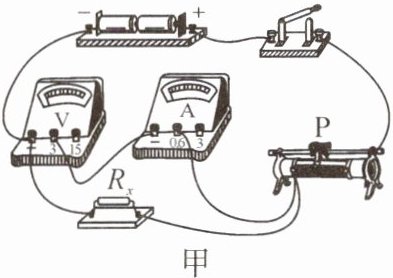

(1) 如图甲是实验小组连接的实验电路。
① 闭合开关,移动滑片 $P$,没有示数的电表是______(选填“电压表”或“电流表”)。
② 该电路有一根导线连接错误,请在错误的导线上画“×”,并用笔画线代替导线画出正确连线。
(2) 正确连线后,不改变电阻的大小,移动滑片 $P$,多次改变电阻器 $R_x$ 两端电压,读出相应的电流值,并将实验数据记录在表格中,如表所示。由实验数据可知：在电阻一定的情况下,通过导体的电流与导体两端的电压成______比。
|实验次序|1|2|3|
| $U/V$ | $2.8$ | $1.8$ | $0.8$ |
| $I/A$ | $0.28$ | $0.18$ | $0.08$ |
(3) 实验结束后,小明向老师提出也可以用小灯泡来代替电阻器,进行该实验探究,请问这位同学的方案可行吗？______,理由是______。
【补充设问】
(4) 结合实验电路和表格数据可知,本实验所用电阻器的电阻为______$\Omega$；所用滑动变阻器的最大电阻应不小于______$\Omega$。
(5) 创新题 新考法 小丽用另一组相同规格的器材进行实验,根据获得的数据作出 $U - I$ 关系图像如图乙所示,发现与预期结果不一样,实验过程中可能存在的问题是______(答一点即可)。

答案：
1.

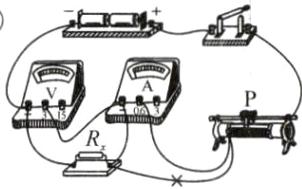

(1)①电流表 ② 　
(2)正
(3)不可行 实验中应控制电阻器的电阻不变,而灯丝的电阻随温度的变化而变化
(4)10 27.5
(5)电压表没有调零,指针偏右(或电流表没有调零,指针偏左)
