《2025年名师测控九年级物理全一册人教版云南专版》

9. (多选)小强对身边电路连接进行观察、分析得出判断,正确的是(AC)
A.厨房中的抽油烟机里装有照明灯和电动机,他们有时同时工作,有时只有电动机单独工作,它们是并联的
B.马路两旁的路灯晚上同时亮,早上同时灭,他们是串联的
C.楼道中的电灯是由声控开关和光控开关共同控制的,只有在天暗并且有声音时才能亮,所以声控开关、光控开关及灯是串联的
D.学校各个班级扬声器同时听到广播,同时停止,各个班级扬声器是串联的

答案： AC

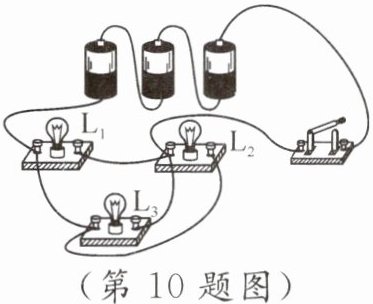

10. 如图所示的实物连接图,闭合开关后,下列说法正确的是(D)

$A. L_1、$$L_2$是串联

$B. L_1、$$L_3$是串联

$C. L_1、$$L_2、$$L_3$是串联

$D. L_1、$$L_2、$$L_3$是并联

答案： D

11. 物理学与日常生活如图所示是城市交通路口一种“按钮式红绿灯”。当路面上车辆不多时,行人自己可以按下路边的控制按钮,这时车辆行驶的方向红灯会亮起,同时行人要行进的方向绿灯也会亮起,行人就可以安全地通过路面,红灯和绿灯之间是并联方式连接的。

答案： 并联

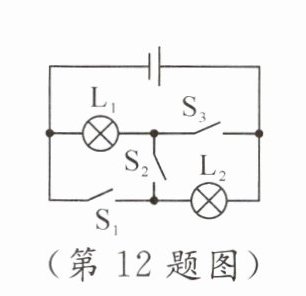

12. (多选)(2024·昆明校级段考)如图所示的电路中,下列说法正确的是(ABD)

A.只闭合开关$S_1,$灯$L_2$发光
B.只闭合开关$S_2,$两个灯泡串联
C.开关$S_1、$$S_2、$$S_3$都闭合,两个灯泡都发光
D.闭合开关$S_1、$$S_3,$两个灯泡并联

答案： ABD

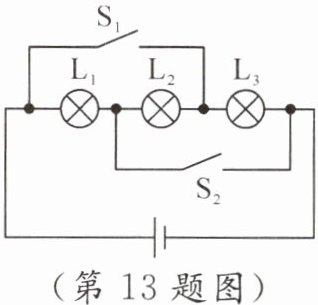

13. 原创题下列对如图所示的电路判断不正确的是(B)

A.断开$S_1、$$S_2,L_1、$$L_2、$$L_3$串联
B.闭合$S_1、$$S_2,L_1、$$L_2$串联以后再和$L_3$并联
C.闭合$S_1、$$S_2,L_1、$$L_2、$$L_3$并联
D.闭合$S_1、$断开$S_2,L_1、$$L_2$不发光$,L_3$发光

答案： B

14. (多选)如图是小明设计的电路图,下列说法正确的是(ABD)

A.只闭合开关$S_1$时,灯泡$L_1$和$L_3$串联
B.只闭合开关$S_2$时,灯泡$L_2$和$L_3$串联
C.闭合所有开关时,电源被短路
D.闭合所有开关时,灯泡$L_1$和$L_2$并联,灯泡$L_3$被短路

答案： ABD

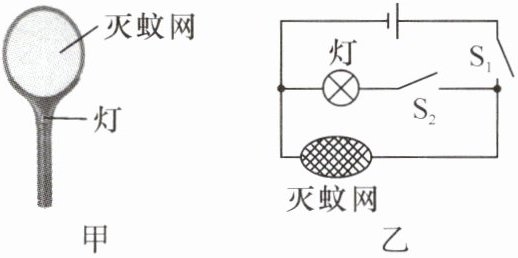

15. 如图甲所示的电蚊拍有灭蚊和照明功能,图乙是其内部简化电路。闭合开关S₁时,可以灭蚊；闭合开关S₁、S₂时,可以既灭蚊又照明。

答案： S₁ S₁、S₂

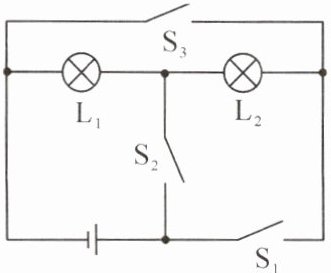

16. 如图所示,只闭合$S_1,$灯泡$L_1、$$L_2$组成串联电路；断开$S_1,$闭合$S_2、$$S_3,$灯泡$L_1、$$L_2$组成并联电路；同时闭合$S_1、$$S_3,$电路会发生电源短路。

答案： 串 并 电源短路
