《2025年名师测控九年级物理全一册人教版云南专版》

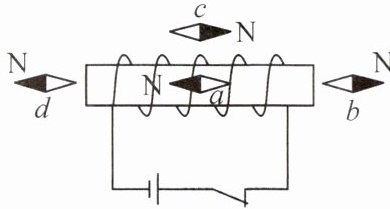

8. 如图,在螺线管周围放有 b、c、d 三个小磁针,a 是放在螺线管内部的小磁针。图中小磁针静止时指向正确的是(B)

A.a
B.b
C.c
D.d

答案： B

9. 如图是奥斯特实验的示意图。下列有关分析正确的是(A)

A.小磁针用于检验通电导线周围是否存在磁场
B.通电导线周围的磁场方向由小磁针的指向决定
C.移走小磁针后,通电导线周围的磁场消失
D.为了避免地磁场对实验的影响,通电导线应沿东西方向放置

答案： A

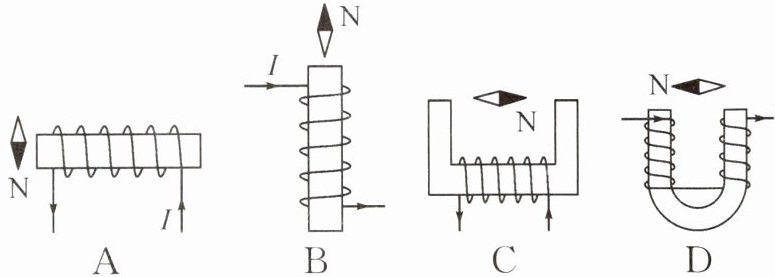

10.(教材习题变式)如图所示,在通电螺线管(导线中箭头表示电流方向)附近放置的小磁针,静止时其指向正确的是(C)

答案： C

11.(多选)闭合电路中的开关,小磁针静止时指向如图,则(BCD)

A.通电螺线管的左端为 N 极
B.电源的左端为负极
C.电流表的左端为“+”接线柱
D.断开开关,小磁针的 N 极将会指向地磁的 S 极

答案： BCD

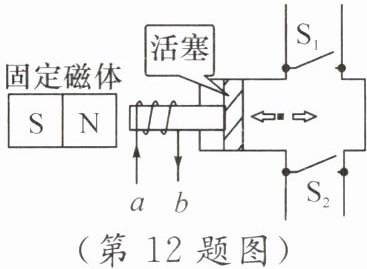

12.(医学医疗)现在医学上使用的心肺机的功能之一是用“电动泵”替代心脏,推动血液循环。如图所示,当线圈中的电流从 a 流向 b 时,活塞将向右(选填“左”或“右”)运动。为了使活塞往复运动,可以采取的方法是改变电流的方向。

答案： 右 改变电流的方向

13.(教材习题变式)将一个通电螺线管 AB 用单线悬挂起来,如图所示,闭合开关,最后静止时 A 端指南、B 端指北。画出螺线管上导线环绕图示,并在螺线管两端标出 N、S 极。

答案：
解:如图所示:

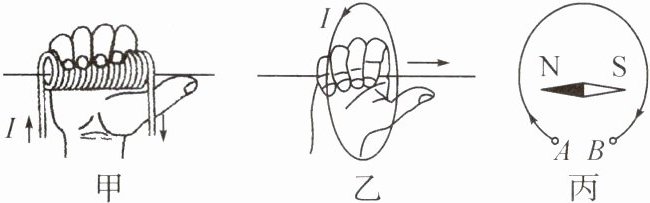

14.(核心素养 科学思维)如图甲,通电螺线管的极性可以用安培定则来判断；环形电流可以看作是一匝线圈,如图乙。在图丙中,当电流从 A 端流入、B 端流出时,原来静止在环形导线内部可自由转动的小磁针 N 极将会偏向纸内(选填“偏向纸内”或“偏向纸外”)。

答案： 偏向纸内
