《2025年名师测控九年级物理全一册人教版云南专版》

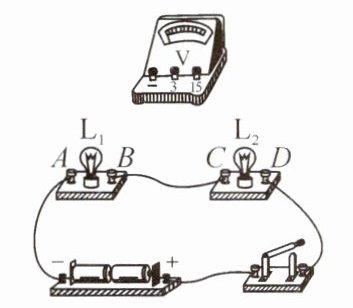

1. 如图所示是探究串联电路的电压规律的实物电路(部分导线未连接)。


(1) 该实验需要探究的具体问题: 各用电器两端电压与电源 (填元器件名称)两端电压的关系。
(2) 连接电路时, 开关应处于断开 状态。为了测量灯泡 $L_{1}$ 两端的电压, 应用导线将电压表上标有“-”和“3”的接线柱分别与灯座的A、B (选填“$A$、$B$”或“$B$、$A$”)接线柱相连。

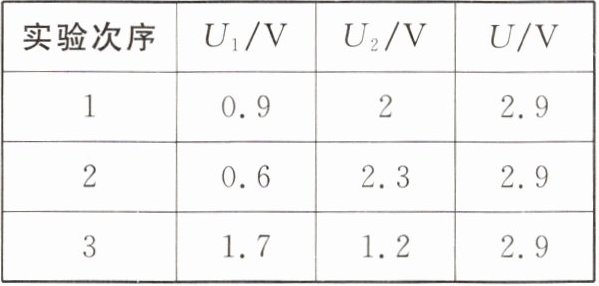

(3) 多次实验后记录数据如表, 可得到的结论: 在串联电路中,$U=U_{1}+U_{2}$ (写关系式)。
(4) 该实验进行多次测量的目的是寻找普遍规律。

答案： 1.
(1)电源
(2)断开 A、B
(3)$U=U_{1}+U_{2}$
(4)寻找普遍规律

2. 某用电器正常工作时需要 $12$ V 电压, 则应用8节新干电池串联 (选填“串联”或“并联”)在一起进行供电。如果用铅蓄电池作电源, 则需要6块串联起来。

答案： 2.8 串联 6

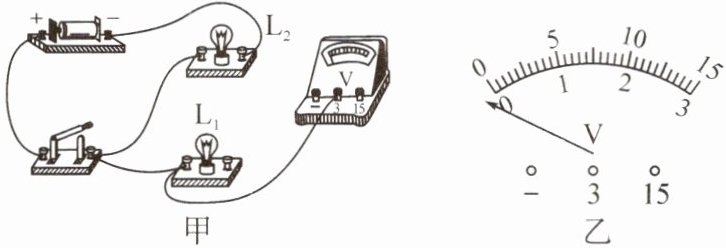

3. 小林同学设计了如图甲所示电路探究并联电路的电压规律, 请你回答下列问题。

(1) 请用笔画线代替导线, 将图甲中电路连接完整, 要求电压表测量灯 $L_{1}$ 两端的电压。
(2) 小林在连接电路前, 发现电压表的指针偏转情况如图乙所示, 接下来他应对电压表进行的操作是______ 。

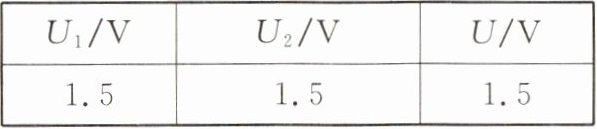

(3) 正确操作并测量了 $L_{1}$ 两端电压 $U_{1}$、$L_{2}$ 两端电压 $U_{2}$ 及电源电压 $U$, 并将数据记录在表中。分析数据可得出结论: 并联电路中______, 且等于______ 两端电压。

(4) 实验存在的不足之处是______ 。

答案：
3.

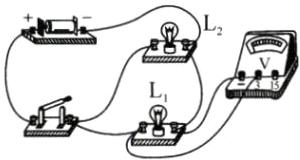

(1)
(2)调零
(3)各支路用电器两端的电压相等 电源
(4)实验次数太少，结论具有偶然性

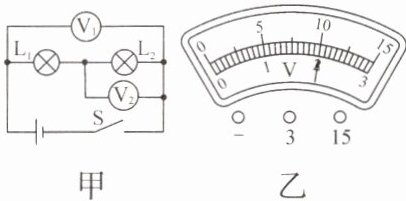

【典例】小明按图甲所示的电路进行实验, 当闭合开关, $L_{1}$、$L_{2}$ 正常工作时, 电压表 $V_{1}$ 和 $V_{2}$ 的指针位置完全一样, 如图乙所示, 则 $L_{2}$ 两端的电压为2V, $L_{1}$ 两端的电压为______ 8V。

【解析】由图甲可看出灯泡 $L_{1}$ 与 $L_{2}$ 串联, 电压表 $V_{1}$ 测量 $L_{1}$ 和 $L_{2}$ 两端的总电压, 电压表 $V_{2}$ 测量 $L_{2}$ 两端的电压, 它们的指针位置完全一样, 说明电压表 $V_{1}$ 选的是大的测量范围, $V_{2}$ 选的是小的测量范围, 因此电压表 $V_{1}$ 的读数为 $10$ V, 电压表 $V_{2}$ 的读数为 $2$ V, 即 $L_{2}$ 两端的电压为 $2$ V; 在串联电路中 $U_{总}= U_{1}+U_{2}$, 则可求出灯泡 $L_{1}$ 两端的电压。

答案： 2 8

(正确打“√”, 错误打“×”)
1. 若几个用电器两端的电压相等, 则这几个用电器一定是并联的; 若几个用电器两端的电压不相等, 则这几个用电器一定是串联的 (×)
2. 在分析电路时, 电流表可看作一根导线, 电压表可看作断路 (√)

答案： 1.× 2.√
