《2025年名师测控九年级物理全一册人教版云南专版》

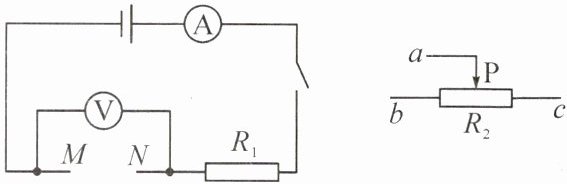

5.(2025·上海)如图所示的电路图,电源电压为U₀且保持不变。现在将MN端分别与滑动变阻器的ac端相连,闭合开关,向右移动滑片P时。

(1)若电路无故障,则电压表示数____变小。
(2)若移动滑片P时,至少有一个电表示数不为0,故障只存在$R_1$或$R_2$上。请写出电压表的示数和电流表示数的变化情况以及对应的故障:____若电压表示数不为零,电流表示数为零,则R₂断路;若电流表示数不为零,电压表示数等于电源电压,则R₁短路;若电流表示数不为零,电压表示数为零,则R₂短路。

答案：
(1)变小
(2)若电压表示数不为零,电流表示数为零,则R₂断路;若电流表示数不为零,电压表示数等于电源电压,则R₁短路;若电流表示数不为零,电压表示数为零,则R₂短路

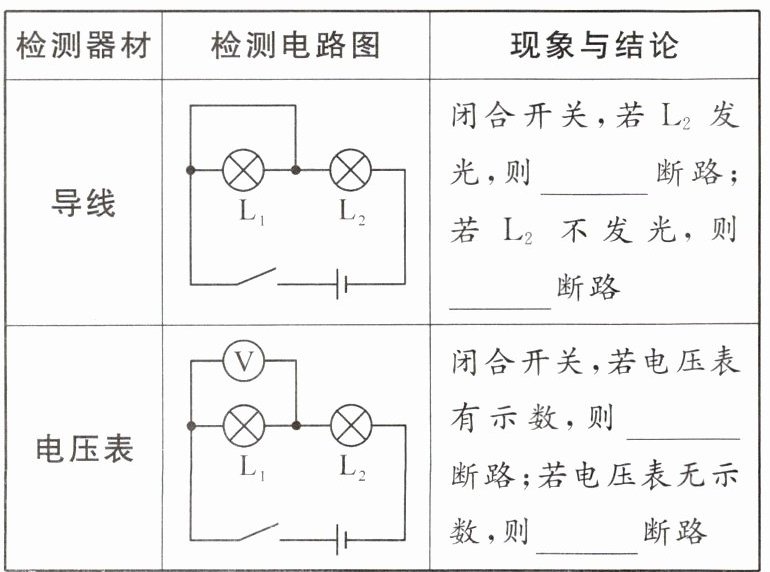

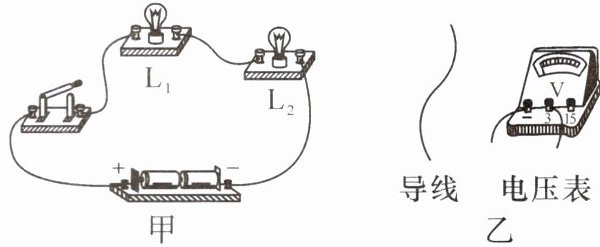

6.如图甲所示,闭合开关,两灯均不亮。已知是其中一个小灯泡损坏,将图乙中的器材分别连入电路,设计电路找出损坏的小灯泡,完成表格中相关内容。


L₁ L₂ L₁ L₂

答案： L₁ L₂ L₁ L₂

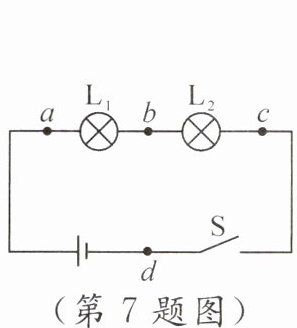

7.如图所示电路,开关闭合后,两灯都不亮,用一根完好的导线连接a、b两点后,两灯仍不亮;再用这根导线连接b、c两点后,两灯还是不亮;仍然用这根导线连接b、d两点后,灯$L_1$亮而灯$L_2$不亮。假设故障是下列选项中的一个,那么故障可能是 (D)

A.灯$L_1$断路
B.灯$L_1$短路
C.灯$L_2$断路
D.开关的接线柱处断开

答案： D

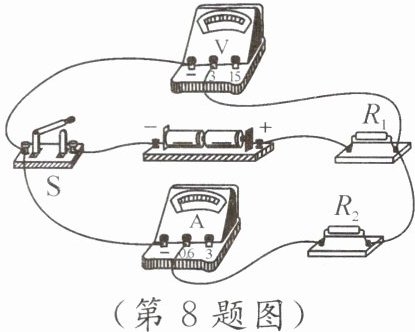

8.如图所示的电路,闭合开关S,电压表无示数,说明电路中存在故障。此时,可以通过观察电流表来做进一步判断。已知故障发生在$R_1$或$R_2$上,下列判断正确的是 (D)

A.若电流表有示数,则$R_1$被短接
B.若电流表有示数,则$R_2$断路
C.若电流表无示数,则$R_2$被短接
D.若电流表无示数,则$R_1$断路

答案： D

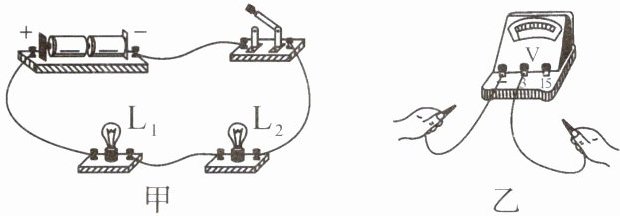

9.倩倩在摆弄实验器材时,连接了如图甲所示电路。闭合开关$,L_1$和$L_2$正常发光,过一会儿两灯突然熄灭。她利用图乙所示的电压表查找故障,若电路中只有一处故障,则下列判断正确的是 (A)

A.若将电压表接在$L_1$两端,电压表指针有明显偏转,故障可能是$L_1$断路
B.若将电压表接在$L_2$两端,电压表指针不偏转,故障可能是$L_2$断路
C.若将电压表接在$L_1$两端,电压表指针有明显偏转,故障可能是$L_1$短路
D.若将电压表接在电源两端,电压表指针有明显偏转,故障可能是$L_2$短路

答案： A
