《2025年名师测控九年级物理全一册人教版云南专版》

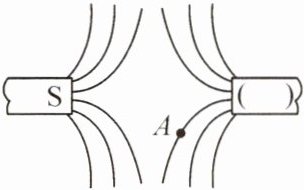

1. 两个磁体相互靠近后,磁体间磁感线的分布如图所示(未画出磁感线的方向)。已知左侧磁极为S极,请在图中括号内标出右侧磁极的名称,并画出A点的磁场方向。

答案：
解:如图所示:

2. 地球周围存在着磁场,如图所示,请标出地磁场的N极和小磁针静止时的N极。

答案：
解:如图所示:

3.(2025·云南模拟)请标出图中通电螺线管旁边小磁针的N极,并在电源左端的括号里面选填“+”或“-”。

答案：
解:如图所示:

4. 如图所示,根据图中给定的磁感线方向,在虚线框内标出对应位置的电流方向和小磁针磁极的名称。

答案：
解:如图所示:

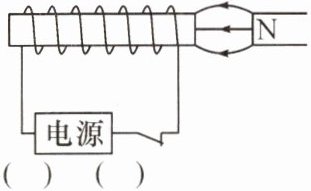

5. 如图所示,根据信息,标出电源“+”“-”极和螺线管两端的极性。

答案：
解:如图所示:

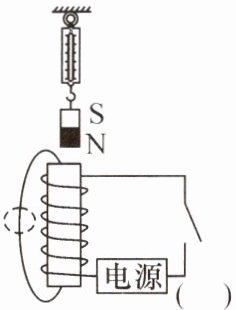

6. 如图所示,闭合开关后弹簧测力计示数减小,请标出电源右端的极性并在虚线框内的磁感线上画出其方向。

答案：
解:如图所示:

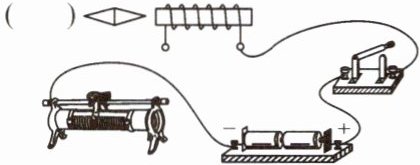

7. 如图所示是未完成连接的电路,请用笔画线代替导线将电路连接完整。要求：标出闭合开关后图中小磁针静止时左端磁极名称；滑动变阻器的滑片向左端移动时,通电螺线管的磁性增强；导线不能交叉。

答案：

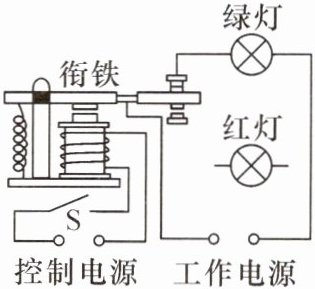

8. 如图所示为电磁继电器组装成的控制电路。开关S断开时,绿灯亮；开关S闭合时,电磁铁通电吸引衔铁,衔铁向下运动,红灯亮(绿灯熄灭)。请按此要求连接电路。

答案：
解:如图所示:
