1. 小明选用两节干电池、多个小灯泡和一个电压表来探究串联电路的电压规律。

(1)小明在连接电路时,开关应处于断开(选填“断开”或“闭合”)状态。
(2)正确连接好电路后,闭合开关,用电压表分别测出图中 A 与 B、B 与 C、A 与 C 两点间的电压 Uₐₙ、Uₙₙ、Uₐₙ,接下来,他换用不同(选填“相同”或“不同”)规格的灯泡进行实验,并将数据记录在表中。

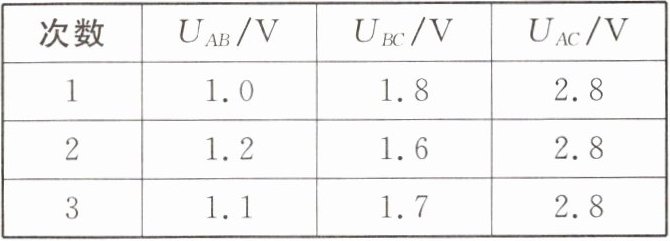

|次数|Uₐₙ / V|Uₙₙ / V|Uₐₙ / V|
|1|1.0|1.8|2.8|
|2|1.2|1.6|2.8|
|3|1.1|1.7|2.8|

(3)分析表中的数据,可得出的结论是在串联电路中,电源电压等于各部分用电器两端电压之和；小明在整理数据时发现 AC 之间的电压三次都是 2.8 V,与他认为的 3 V 不同。请你帮他分析,原因可能是电源有电阻,分去一部分电压。
【补充设问】
(4)测出$ L_1 $两端的电压后,小明断开开关,准备拆下电压表,改装在 BC 之间。小聪认为这样操作太麻烦,只需将电压表与 A 点相连的导线改接到 C 点即可。小明认为小聪的办法是错误的,原因是电压表的接线柱接反了。

答案： 1.
(1)断开
(2)不同
(3)在串联电路中,电源电压等于各部分用电器两端电压之和 电源有电阻,分去一部分电压
(4)电压表的接线柱接反了

2. 为探究并联电路中电压的规律,实验室提供的器材有：干电池组(电压为 3 V)、电压表、多个小灯泡、开关、导线若干。

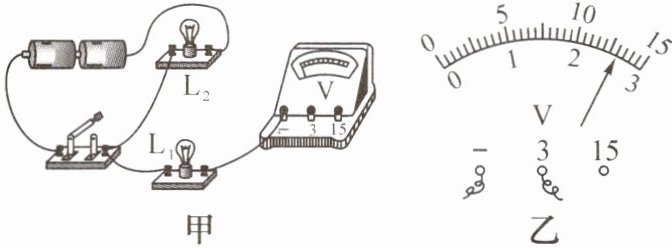

(1)请用笔画线代替导线,在图甲中把电路连接完整,要求电压表测量灯$ L_1 $两端的电压。
(2)电路连接正确后进行实验,某小组分别测出灯$ L_1、$$L_2 $两端的电压和并联电路的总电压,电压表示数相同,如图乙所示,其值为______ V。根据这组数据,该小组得出并联电路中电压的规律。你认为实验的疏漏之处是______。
(3)纠正后得到并联电路中电压的规律为______。
【补充设问】
(4)某同学发现家里客厅的灯$ L_1 $比卧室的灯$ L_2 $亮,则两灯对应的电压$ U_1 $和$ U_2 $的大小关系是$ U_1 ______($选填“＞”“＝”或$“＜”)U_2。$

答案：
2.
(1)
(2)2.6 应更换不同规格的小灯泡,在并联电路中多次实验
(3)并联电路两端的总电压和各支路两端的电压相等
(4)=
