《2025年名师测控九年级物理全一册人教版云南专版》

1. 家庭电路中,保险丝熔断的原因是短路或用电器的总功率过大；串联在电路中的保险丝,电阻比较大,熔点比较低,当电流过大时,迅速升温熔断,切断电路。

答案： 过大 大

2. 当电路中的电流过大时,空气开关自动断开,切断电路,也就是我们常说的“跳闸”。

答案： 空气开关

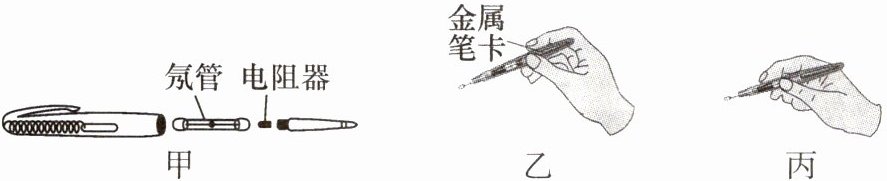

3. 教材图片变式如图所示是测电笔的构造及使用。

(1)测电笔氖管发光时有(选填“有”或“没有”)电流通过人体。
(2)在图乙和图丙中,正确使用测电笔的是图乙。

答案：
(1)有　
(2)乙

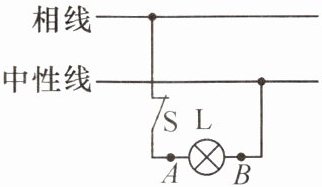

4. 如图所示,开关 S 闭合,若灯 L 的灯丝突然断了,当正确使用测电笔接触 A 点时,测电笔氖管发光,接触 B 点时,测电笔氖管不发光。(均选填“发光”或“不发光”)

答案： 发光　不发光

5. 物理学与日常生活如图所示,洗衣机的电源插头上有三根线,通常标有“L”“N”和“PE”的字样。下列说法中错误的是(A)

A.插头上标有“PE”的脚接家庭电路中的相线
B.标有“L”的线在使用时要连接家庭电路中的相线
C.使用三脚插头可以避免用电器外壳带电对人体造成伤害
D.为了用电安全,这种三脚插头上 PE 处金属片的长度较长

答案： A

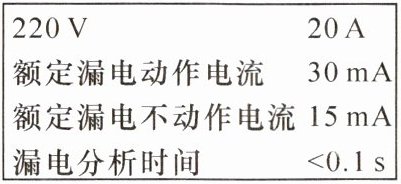

6. 如图是小红家进户开关上漏电保护器的铭牌。下列说法正确的是(A)

A.漏电电流大于 30 mA 时,漏电保护器会在 0.1 s 内切断电源
B.漏电时间超过 0.1 s 时,漏电保护器才能动作
C.漏电电流达到 20 A,漏电保护器才能起作用
D.只有当进户电压大于 220 V 时,漏电保护器才能起作用

答案： A

【典例】关于家庭电路,下列说法正确的是(C)
A.当干路中电流过大时,漏电保护器就会自动切断电源
B.控制用电器的开关应该接在中性线与该用电器之间
C.使用测电笔时,手不要接触笔尖金属体,以免触电
D.电能表应安装在总开关之后

答案： C

(正确打“√”,错误打“×”)
1. 任何情况下,测电笔接触相线都会发光,接触中性线都不会发光(×)
2. 保险丝接在中性线和相线上是一样的(×)

答案： 1.×　2.×
