1.(一题多设问)如图所示的电路中,闭合开关S,若电路出现下列故障,请分析可能出现的现象。(灯泡均填发光情况,电表均选填“有”或“无”)

(1)若灯$L_1$与灯座接触不良,则电流表无示数,电压表有示数,灯$L_2$不发光。
(2)若灯$L_2$断路,则电流表无示数,电压表无示数,灯$L_1$不发光。
(3)若灯$L_1$短路,则电流表有示数,电压表无示数,灯$L_2$发光。
(4)若灯$L_2$短路,则电流表有示数,电压表有示数,灯$L_1$发光。
(5)若电压表短路,则电流表有示数,灯$L_1$不发光,灯$L_2$发光。
(6)若电压表和电流表的位置互换,则电流表无示数,电压表有示数,灯$L_1$不发光,灯$L_2$不发光。

答案： 1.
(1)无 有 不发光
(2)无 无 不发光
(3)有 无 发光
(4)有 有 发光
(5)有 不发光 发光
(6)无 有 不发光 不发光

2.(2025·四川眉山)如图所示电路中,电源电压恒为6V。闭合开关S,电路正常工作,电压表的示数为3V。一段时间后,电压表的示数由3V变为6V,电流表示数增大。若电路中仅有一处故障,且只发生在$R_1、$$R_2$上,则电路的故障是 (C)

$A.R_1$断路$
B.R_2$断路$
 C.R_1$短路$
 D.R_2$短路

答案： C

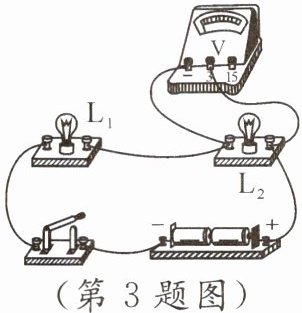

3.(2024·江苏盐城)如图所示,在探究串联电路电压的规律时,闭合开关,灯泡都不发光,电压表无示数。以下可能的是 (B)
$A.L_1$短路
$ B.L_1$断路
$C.L_2短路$
 $D.L_2断路$

答案： B

[变式题1](电流表无示数)如图所示,当开关S闭合后,电流表无示数,电压表的示数接近电源电压。若电路中只有一处故障,则故障可能是 (A)
A.灯$L_1$断路
B.灯$L_1$短路
C.灯$L_2$断路
D.灯$L_2$短路

答案： A

[变式题2](电压表、电流表均无示数)如图,闭合开关S,滑片P移动过程中,灯突然熄灭,电压表和电流表均无示数。若电路中仅有一处故障,则故障不可能是 (B)

A.电流表接线松开
B.小灯泡L断路
C.滑动变阻器R断路
D.开关S接触不良

答案： B

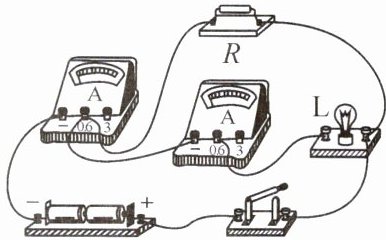

4.如图电路,闭合开关后,两电流表正常工作,且示数相同,则可能发生的故障是 (B)

A.R短路
B.R断路
C.L短路
D.L断路

答案： B
