《2025年名师测控九年级物理全一册人教版云南专版》

5. 如图所示,下列做法中电磁铁不能吸引更多大头针的是(D)

A.只提高电源电压
B.只将滑片P向左移动
C.只增加螺线管线圈的匝数
D.只将铁芯换成同规格的铜芯

答案： D

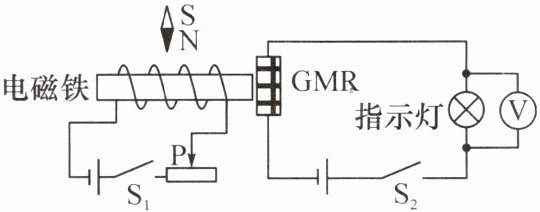

6. 教材习题变式如图所示,GMR是一个巨磁电阻,其阻值随磁场的增强而急剧减小,当闭合开关$S_1、$$S_2$时,下列说法正确的是(D)
A.电磁铁的右端为N极
B.小磁针将顺时针旋转
C.当P向左滑动时,电磁铁的磁性增强,指示灯变暗
D.当P向右滑动时,电磁铁的磁性减弱,电压表的示数减小

答案： D

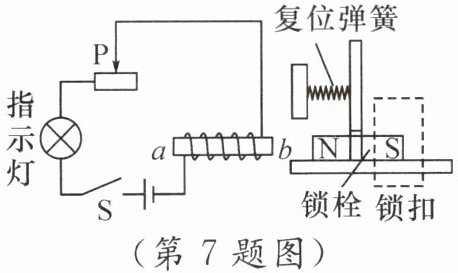

7. 如图所示是某同学自制的简易电磁锁原理图。闭合开关S,滑片P向左移动,使静止在水平桌面的条形磁体滑动,打开门锁。下列说法正确的是(B)
A.通电后电磁铁a端为S极
B.滑片向左移动的过程中电磁铁的磁性增强
C.条形磁体在滑动过程中受到向左的摩擦力
D.条形磁体在滑动过程中受到的摩擦力变小

答案： B

8. (2024·昆明官渡区模拟改编)在探究“电磁铁的磁性强弱与哪些因素有关”的实验中,小聪连接了如图所示的电路,电磁铁A端放有一小磁针,闭合开关,小磁针顺(选填“顺”或“逆”)时针转动；向右移动滑动变阻器的滑片,电磁铁磁性减弱(选填“增强”“减弱”或“不变”)。电磁铁磁性的强弱还与线圈的匝数有关。

答案： 顺　减弱　线圈的匝数

9. 将图中的电磁铁连入你设计的电路中(在虚线框内添加电源和滑动变阻器),闭合开关后,使得小磁针静止时如图所示,且向右移动滑动变阻器滑片时,电磁铁的磁性变弱。

答案：
解:如图所示:

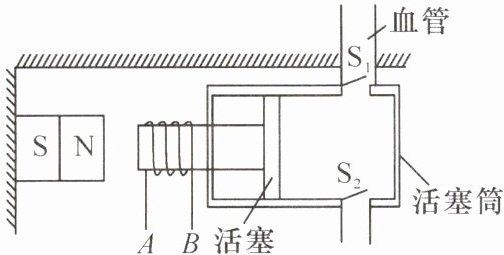

10. 医学医疗人工心脏泵可短时间代替心脏工作,如图是该装置的示意图,磁体固定在左侧,线圈AB固定在用软铁制成的活塞柄上(相当于一个电磁铁),活塞筒通过阀门与血管相通。阀门$S_1$只能向外开启$,S_2$只能向内开启。线圈中的电流从A流向B时,电磁铁左端是S极,血液会流入(选填“流入”或“流出”)活塞筒。该装置工作时,线圈AB中的电流方向需要(选填“需要”或“不需要”)改变。

思维拓展

答案： S　流入　需要

11. 弹簧下悬挂一条形磁体,磁体下方有一通电螺线管,如图所示。为了使磁体受到通电螺线管的吸引力,下列措施中可行的是(B)
A.减少线圈的匝数
B.将电源的两极对调
C.滑片P向右移动
D.滑片P向左移动

答案： B
