[变式题](将电压表换成电流表)如图所示电路,当开关闭合时,电流表$A_1$示数为2 A,电流表$A_2$示数为1.3 A,电流表$A_3$示数为2.5 A,则通过灯泡$L_1、$$L_2、$$L_3$的电流分别为

0.5
A、0.8
A、1.2
A。
答案:
0.5 0.8 1.2
9. 如图所示的电路中,闭合开关S,电压表$V_1$的示数为9 V,电压表$V_2$的示数为3 V,那么$R_1$两端的电压为

6
V。
答案:
6 【点拨】先判断出电路是串联电路,再根据串联电路的电压规律,求出R₁两端的电压。

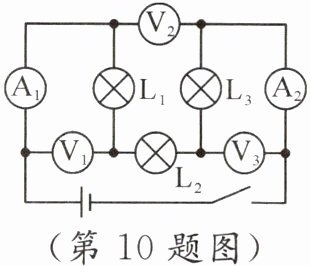

10. 如图所示的电路中,若电源电压为12 V,闭合开关后,电压表$V_1$的示数为3 V,电压表$V_3$的示数为5 V,则电压表$V_2$的示数为

12
V,灯泡$L_2$两端的电压为4
V。
答案:
12 4
11. 如图所示电路,当$S_1、$$S_2$都断开时,电压表示数

小于
电源电压;当$S_1、$$S_2$都闭合时,电压表示数等于
电源电压;当$S_1$闭合$,S_2$断开时,电压表示数等于
电源电压。(均选填“大于”“小于”或“等于”)
答案:
小于 等于 等于
12. 如图所示电路中,在甲、乙两处可以分别接入电流表或电压表。当S闭合后,为使两灯串联且都能发光,则(
A.甲接电流表,乙接电压表
B.甲、乙均接电流表
C.甲、乙均接电压表
D.甲接电压表,乙接电流表
D
)A.甲接电流表,乙接电压表
B.甲、乙均接电流表
C.甲、乙均接电压表
D.甲接电压表,乙接电流表
答案:
D
13. 如图,闭合开关后两灯均能发光,则(

A.甲为电流表,乙为电压表
B.甲为电压表,乙为电流表
C.甲、乙都为电流表
D.甲、乙都为电压表
B
)A.甲为电流表,乙为电压表
B.甲为电压表,乙为电流表
C.甲、乙都为电流表
D.甲、乙都为电压表
答案:
B
14. (判定电表——串联电路)如图所示,分别在甲、乙两处接入电压表或电流表,使开关闭合后灯$L_1$与$L_2$串联,则甲、乙两处应该接入的是( )

A.甲接电压表,乙接电流表
B.甲接电流表,乙接电压表
C.甲、乙都接电压表
D.甲、乙都接电流表
[变式题](判定电表——并联电路)如图所示电路,请在三处“○”内分别填上电流表或电压表符号,使开关闭合时电路连接正确且为并联电路。

A.甲接电压表,乙接电流表
B.甲接电流表,乙接电压表
C.甲、乙都接电压表
D.甲、乙都接电流表
[变式题](判定电表——并联电路)如图所示电路,请在三处“○”内分别填上电流表或电压表符号,使开关闭合时电路连接正确且为并联电路。
答案:
C [变式题]解:如图所示:
C [变式题]解:如图所示:
15. 在如图所示电路的“○”内填上适当的电表符号。要求:当开关S闭合时,各电路元器件均能正常工作。

答案:
解:如图所示:
16. (2024·昭通期中)在如图的圆圈里填上适当的电表符号,使之成为正确的电路图。

答案:
解:如图所示:
解:如图所示:
