《2025年名师测控九年级物理全一册人教版云南专版》

1. (2024·云南)如图所示的电路中,电源电压恒定。闭合开关S、$S_1$和$S_2,$灯$L_1、$$L_2$都正常发光。下列说法正确的是(C)

A.电流表$A_2$测通过灯$L_2$的电流
B.电流表$A_1$和$A_2$示数相等
C.断开$S_2,$电流表$A_2$示数变小
D.断开$S_2,$灯$L_1$变暗

答案： C

2. (2024·重庆A卷)如图所示电路,电源电压保持不变$,L_1$和$L_2$是两个相同的小灯泡。先闭合开关$S_1,$记录两电表示数;再闭合开关$S_2,$电流表和电压表的示数变化情况是(C)

A.电流表示数减小,电压表示数减小
B.电流表示数增大,电压表示数减小
C.电流表示数增大,电压表示数不变
D.电流表示数不变,电压表示数不变

答案： C

3. (2024·山东菏泽)如图所示,电源电压恒定。下列说法正确的是(C)

A.只闭合$S_1,$电阻器R与灯泡L并联
B.只闭合$S_1,$电压表测量电阻器R两端电压
C.先闭合$S_1,$再闭合$S_2,$灯泡L亮度变大
D.先闭合$S_1,$再闭合$S_2,$电流表示数变大
]

答案： C

4. (一题多设问)如图所示,电源电压不变,小灯泡的电阻不变。闭合开关S,将滑片P向右移动时,回答下列问题:

(1)元器件的连接情况:小灯泡L与滑动变阻器串联。
(2)电表的测量对象:电流表测电路中的电流,电压表测小灯泡两端电压。
(3)电阻的变化:滑动变阻器接入电路中的电阻变大,电路总电阻变大。
(4)电流的变化:根据欧姆定律可知,电路中的电流变小。
(5)电压的变化:
方法1:根据$U_1 = IR_1$可知,小灯泡两端电压$U_1$变小,而电源电压恒定,则滑动变阻器两端电压变大。
方法2:根据串联分压可知,滑动变阻器两端电压变大,小灯泡两端电压变小。

答案：
(1)串
(2)电路中 小灯泡
(3)大 大
(4)小
(5)小 大 大 小

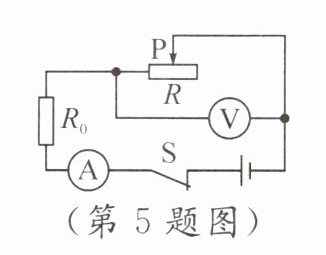

5. (多选)(2024·江西)如图所示,电源电压保持不变,开关S闭合,将滑片P向右移动,关于电流表和电压表示数变化情况,以下说法正确的是(AD)
A.电流表示数变小
B.电流表示数变大
C.电压表示数变小
D.电压表示数变大

答案： AD
