《2025年名师测控九年级物理全一册人教版云南专版》

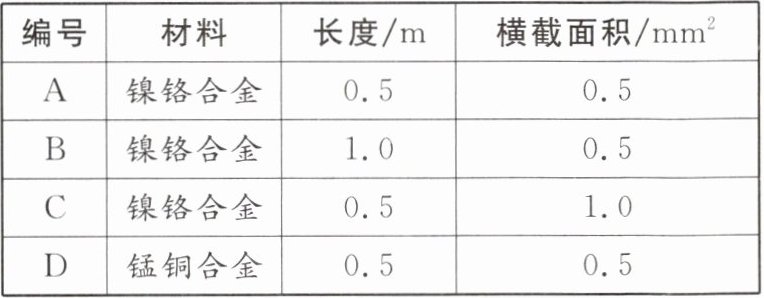

3. 在探究影响导体电阻大小的因素时,实验室提供了 4 根电阻丝,其规格如表所示。

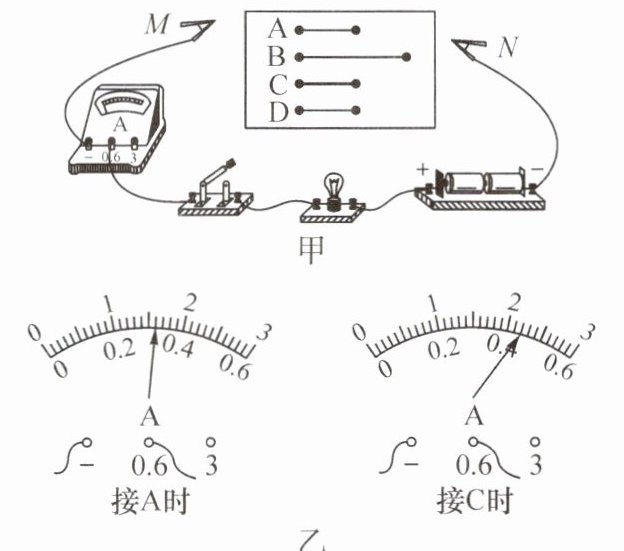

(1)小强连接了图甲电路,他想探究导体的电阻大小是否与导体的长度有关,此时应选用A和B两根电阻丝接入 M、N 之间。
(2)他又在 M、N 之间分别接上 A、C 两根电阻丝,闭合开关,电流表示数分别如图乙所示,则可判断A电阻丝的电阻大。
(3)根据步骤(2)进一步分析,可得出结论：其他条件相同时,横截面积越大,导体的电阻越小。
【补充设问】
(4)老师想改装一个滑动变阻器使其最大阻值变小,请你根据该实验的结论,帮老师想出一种方法：在电阻丝材料和横截面积不变时,换用较短的电阻丝(或在电阻丝材料和长度不变时,换用较粗的电阻丝)。

答案： 3.
(1)A B
(2)A
(3)小
(4)在电阻丝材料和横截面积不变时,换用较短的电阻丝(或在电阻丝材料和长度不变时,换用较粗的电阻丝)

1. 工作和生活中,手机已成为人们常用的工具。某品牌智能手机的电池电压最接近(A)
A.4 V
B.110 V
C.220 V
D.380 V

答案： 1.A

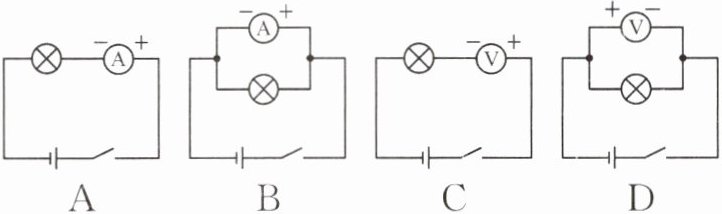

2. 关于电流表和电压表的使用,下列接法中正确的是(A)

答案： 2.A

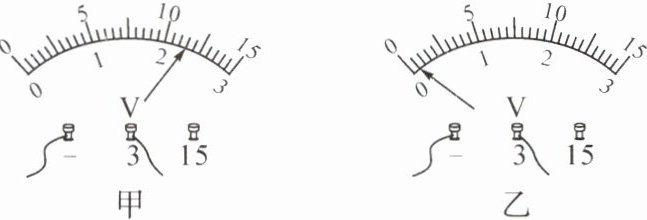

3. 如图所示,图甲中电压表的分度值为0.1V,读数为2.3V；若使用前出现如图乙所示的情况,则原因是电压表未调零。

答案： 3.0.1 2.3 电压表未调零

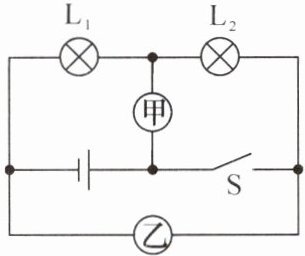

4. 如图,甲、乙是两块电表。若开关 S 闭合时,两灯都发光,则甲是电压(选填“电压”或“电流”)表；若开关 S 断开时,两灯都发光,此时甲表的示数大于(选填“大于”“小于”或“等于”)乙表的示数。

答案： 4.电压 大于

5. (2024·昆明校级期中)为使电路正常工作,请在图中圆圈位置填入相应电表的符号。

答案：
5.解:如图所示:
