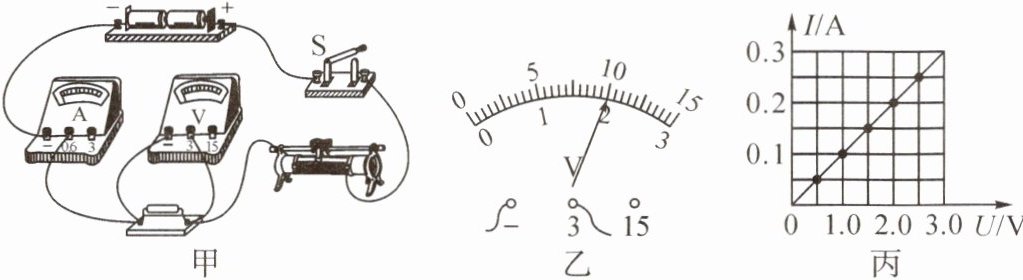

1. 小芳所在的物理兴趣小组利用如图甲所示电路探究电流与电压的关系,电源电压恒为3V不变。

(1) 闭合开关前,应将滑动变阻器的滑片移到最左(选填“左”或“右”)端。
(2) 移动滑动变阻器的滑片,当电流表的示数为0.2A时,电压表的示数如图乙所示,为2V。
(3) 正确记录以上数据后,要完成实验,小芳接下来的操作应是保持定值电阻不变，移动滑动变阻器滑片，改变定值电阻两端的电压进行多次实验。
(4) 小芳根据记录的多组电流表和电压表示数绘制了图丙所示的图像,分析图像可以得出电流与电压的关系规律是在电阻一定的情况下，通过导体的电流与导体两端的电压成正比。
(5) 同组的小波对小芳绘制的图像提出了疑问,他认为该图线不应该过坐标零点,而小芳则持相反意见,你认为小芳的观点是正确的,理由是导体电阻一定，导体两端的电压为零时,通过导体的电流为零。

答案：
(1)左　
(2)2　
(3)保持定值电阻不变，移动滑动变阻器滑片，改变定值电阻两端的电压进行多次实验　
(4)在电阻一定的情况下，通过导体的电流与导体两端的电压成正比　
(5)小芳　导体电阻一定，导体两端的电压为零时,通过导体的电流为零

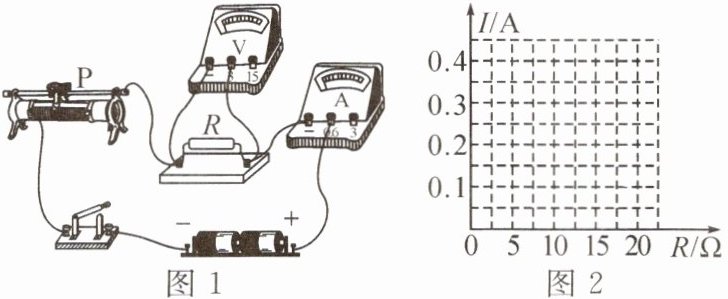

2. 某学习小组在做“探究电压一定时电流与电阻的关系”实验中,采用了如图1所示电路,电源电压为3V,有四个阻值分别为5Ω、10Ω、15Ω和20Ω的定值电阻,滑动变阻器的规格为“20Ω 1A”。

(1) 闭合开关,移动滑片P的过程中观察到电流表无示数而电压表有明显示数。已知导线、电表均完好且接触良好,则故障原因可能是定值电阻R____。
(2) 排除故障后,接入5Ω的定值电阻进行实验,闭合开关,移动滑片P,使电压表示数为2V,并记录电流表示数,断开开关,用10Ω定值电阻替换5Ω定值电阻,此时应向____移动滑片P才可以达到实验要求。

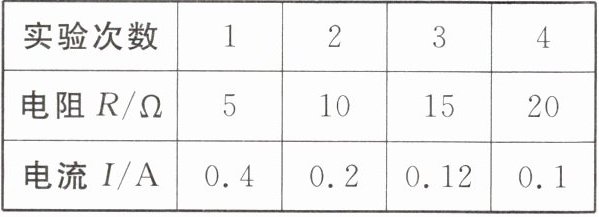

(3) 更换其他定值电阻继续实验,并将实验数据记录在表中。

① 请根据表中数据,在图2中用描点法画出通过导体的电流I与导体的电阻R的关系图像；
② 分析实验数据可得：导体两端的电压一定时,通过导体的电流与导体的电阻成____。

答案：

(1)断路　
(2)右　
(3)① ②反比
