3. 如图所示是利用伏安法测电阻的部分电路,若考虑电表内阻对电路的影响,则关于测量误差和产生原因,下列说法正确的是( )

A.测量值偏小,是由于电流表所测通过$ R_x $电流偏小
B.测量值偏小,是由于电压表所测$ R_x $两端电压偏小
C.测量值偏大,是由于电流表所测通过$ R_x $电流偏大
D.测量值偏大,是由于电压表所测$ R_x $两端电压偏大

答案： 3.D

4. (多选)在“测量小灯泡正常发光时的电阻”的实验中,关于四位同学遇到的一些问题,下列说法正确的是(AB)
A.小刚连接完电路的最后一根导线小灯泡就亮了,是因为他连接电路时开关是闭合的
B.小强连接完电路,闭合开关后小灯泡不亮,可能是因为滑动变阻器的电阻调到了最大
C.小梅要判断小灯泡是否正常发光,应在调节滑动变阻器的同时仔细观察小灯泡亮度
D.小丽发现小灯泡在不同电压下测得的电阻均不相同,有可能是由测量误差导致的

答案： 4.AB

5. 若加在某定值电阻两端的电压从8 V增加到10 V,且通过它的电流相应地变化了0.2 A,则该定值电阻的电阻为(A)
A.10 $ Ω $
B.20 $ Ω $
C.8 $ Ω $
D.无法确定

答案： 5.A

实验电路中常见的故障分析

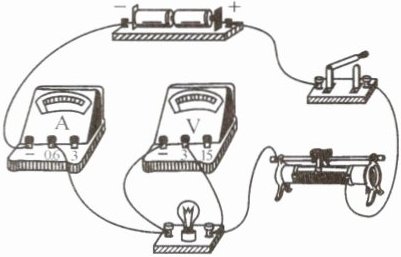

如图所示在做“测量小灯泡正常发光时的电阻”的实验中,物理教师总结了如下问题,请你分析并解决这些问题。

(1)正确连接电路后,闭合开关,若小灯泡与灯座接触不良,则会观察到电压表______示数,电流表______示数。(均选填“有”或“没有”)
(2)闭合开关后,移动滑动变阻器滑片,电流表有示数,电压表示数始终为零,小灯泡始终不发光。造成这种现象的原因可能是______。
(3)闭合开关后小灯泡不发光,电流表示数为零,电压表示数接近电源电压,出现此故障的原因可能是______。
(4)闭合开关后小灯泡不发光,电流表和电压表都有较小的示数,且无论怎样移动滑片,小灯泡都不发光,两表示数均无变化,其原因可能是______。
(5)闭合开关,发现电流表有示数,移动滑片,电压表示数始终接近 3 V,则电路中存在的故障可能是______。
(6)闭合开关,小灯泡不发光,电压表和电流表均无示数,用一根导线分别与小灯泡和电流表并联,两表仍无示数;当导线与滑动变阻器并联时,发现两表指针均有明显偏转,故障原因是______。
(7)若在连接电路时,不小心将电流表和电压表的位置互换了,闭合开关后,可能发生的现象是______。
(8)若闭合开关后,移动滑动变阻器的滑片,发现电流表示数变大时,电压表示数变小,原因可能是______。
(1)有 没有
(2)小灯泡短路(或电压表短路)
(3)小灯泡断路
(4)滑动变阻器接的是下边两个接线柱
(5)滑动变阻器短路(或滑动变阻器接的是上边两个接线柱)
(6)滑动变阻器断路
(7)小灯泡不发光,电流表无示数,电压表示数接近电源电压
(8)电压表并联在滑动变阻器两端

答案：
(1)有 没有
(2)小灯泡短路(或电压表短路)
(3)小灯泡断路
(4)滑动变阻器接的是下边两个接线柱
(5)滑动变阻器短路(或滑动变阻器接的是上边两个接线柱)
(6)滑动变阻器断路
(7)小灯泡不发光,电流表无示数,电压表示数接近电源电压
(8)电压表并联在滑动变阻器两端
