《2025年名师测控九年级物理全一册人教版云南专版》

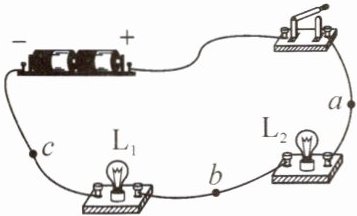

1. 如图所示的电路,闭合开关后,a、b、c三处的电流大小应该是(D)

A.a处最大
B.b处最大
C.c处最大
D.三处一样大

答案： D

2. 有一种节日彩灯上串联着50只小灯泡,已知通过第20只小灯泡的电流为0.02A,则通过第5只小灯泡的电流为0.02A,通过最后一只小灯泡的电流为0.02A。

答案： 0.02 0.02

3. 如图所示电路,闭合开关后,比较a、b、c、d四处电流的大小,其中不正确的是(B)

A.$I_{a}= I_{d}$
B.$I_{a}＞I_{d}$
C.$I_{a}＞I_{b}$
D.$I_{d}＞I_{c}$

答案： B

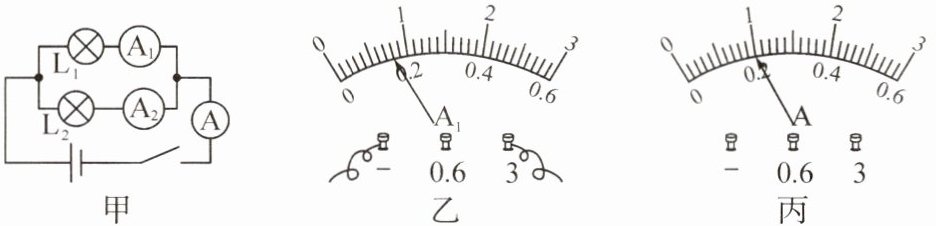

4. 在“探究并联电路中干路电流与各支路电流的关系”的实验中,小明按图甲所示电路图连接好电路后,闭合开关,电流表$A_{1}$的示数如图乙所示,电流表$A_{2}$和A的指针都指向同一刻度,如图丙所示,则$L_{1}$中的电流为0.8A,$L_{2}$中的电流为0.2A,干路中的电流为1A,由此初步得出并联电路中电流的规律为干路电流等于各支路电流之和。

答案： 0.8 0.2 1 干路电流等于各支路电流之和

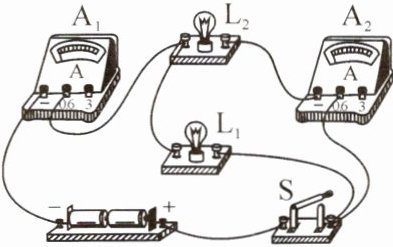

5. 在探究串、并联电路中电流的规律时,做了如图所示的实验。闭合开关后,电流表$A_{1}$、$A_{2}$的示数分别为0.5A和0.3A,则通过小灯泡$L_{1}$的电流为0.2A,通过小灯泡$L_{2}$的电流为0.3A。

答案： 0.2 0.3

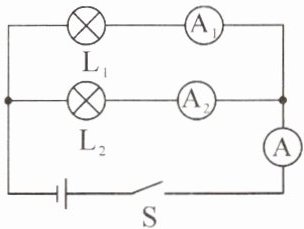

【典例】如图所示,在“探究并联电路的电流规律”时,闭合开关S后,电流表$A_{1}$的示数是0.1A,电流表$A_{2}$的示数是0.3A,则电流表A的示数是(D)

A.0.1A
B.0.2A
C.0.3A
D.0.4A

答案： D

(正确打“√”,错误打“×”)
1. 通过两个用电器的电流不相等,则这两个用电器一定并联；反之,通过两个用电器的电流相等,则这两个用电器一定串联(×)
2. 在探究串、并联电路的电流规律时,应使用两个不同规格的小灯泡(√)

答案： 1.× 2.√
