《2025年名师测控九年级物理全一册人教版云南专版》

8. 如图所示是常用的“一拖三”手机充电线,若将其USB插头连入电路同时为三台手机充电,三台手机的连接方式是并联,此时三台手机的电池相当于用电器(选填“电源”或“用电器”)。

答案： 并联　用电器

9. 小明想通过一个开关同时控制两个灯泡的发光情况,那么这两个灯泡(C)
A.只能串联
B.只能并联
C.串联和并联都可以
D.串联和并联都不行

答案： C

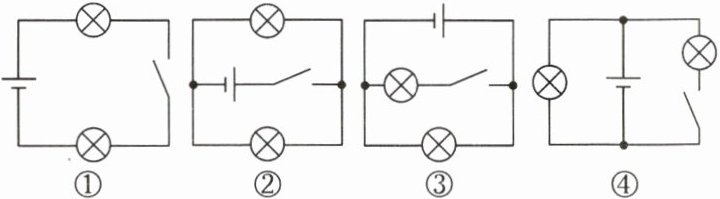

10. 如图所示的电路中,开关控制两盏灯泡的是(A)

A.①②
B.①③
C.②③
D.②④

答案： A

11. (多选)(2024·四川成都改编)如图所示,纸盒外有两只小灯泡和一个开关,闭合开关两灯都亮,断开开关两灯都不亮。下列判断正确的是(AB)

A.盒内一定有电源供电
B.两只灯泡可能串联或并联
C.两只灯泡一定是串联关系
D.两只灯泡一定是并联关系

答案： AB

12. (多选)(2024·昆明校级段考)如图所示的电路图中,下列说法正确的是(BC)

A.闭合$S_{2}$、$S_{3}$,断开$S_{1}$,电路是断路
B.闭合$S_{1}$、$S_{2}$,断开$S_{3}$,电路是短路
C.闭合$S_{1}$、$S_{3}$,断开$S_{2}$,$L_{1}和L_{2}$并联
D.闭合$S_{2}$,断开$S_{1}$、$S_{3}$,$L_{1}和L_{2}$并联

答案： BC

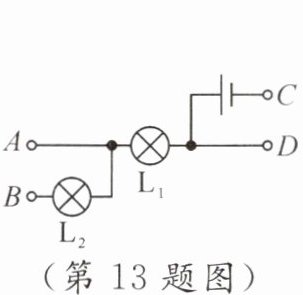

13. 如图所示,A、B、C、D是四个接线柱,要使$L_{1}$、$L_{2}$并联,应用导线分别连接A、C两接线柱和B、D两接线柱。

答案： A、C　B、D

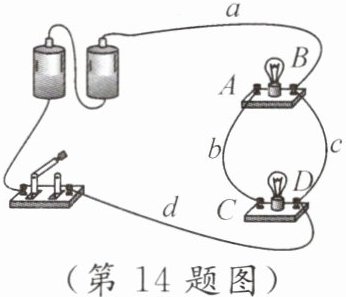

14. 某同学连接了如图所示的错误电路,请按要求改正：
(1)要使电路中两灯串联,只需拆除导线c(选填“a”“b”“c”或“d”)。
(2)要使电路中两灯并联,只需将导线d(选填“b”“c”或“d”)的____D端改接到____C(或A)端。

答案：
(1)c　
(2)d　D　C(或A)

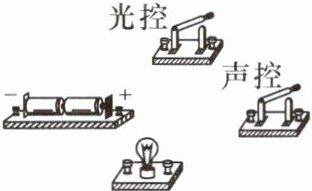

15. 教材习题变式光控开关在天黑时自动闭合,声控开关在有声音时自动闭合。请用笔画线代替导线,将图中的器材连接成只有在夜晚且有人经过发声时,灯泡才会发光的电路。

答案：
解:如图所示:
　　　　　　　

16. 爱国教育如图为某学校电子显示屏中滚动播放的社会主义核心价值观内容。此显示屏是由很多小灯泡排列组成的,显示屏中的“谐”字未完全显示出来,其他灯仍能(选填“仍能”或“不能”)发光；由此可知,显示屏的小灯泡之间是并联的,因为它们能(选填“能”或“不能”)独立工作。

答案： 仍能　并　能
