《2025年名师测控九年级物理全一册人教版云南专版》

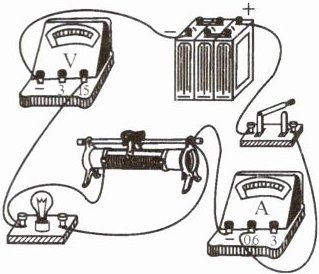

11. (2024·大理校级期中)如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上。要求：①电压表测小灯泡两端电压；②闭合开关S,向左端移动滑动变阻器的滑片P,小灯泡变亮。

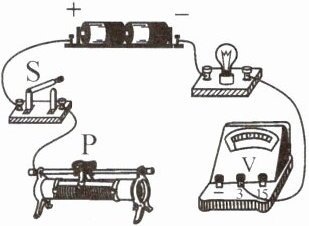

[变式题](2024·玉溪期中)在如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上。要求：①电压表测小灯泡两端的电压；②闭合开关,当滑动变阻器的滑片P向左移动时,小灯泡变亮。

答案：
解:如图所示:
[变式题]解:如图所示:

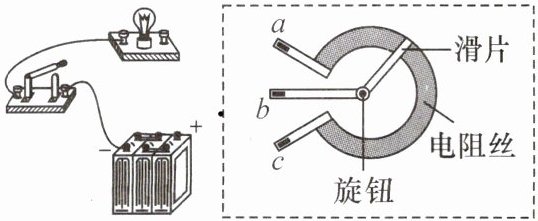

12. 如图是一种调光台灯的工作原理图,虚线框内为电位器的内部结构示意图,请完成该电路的连接。要求：闭合开关后滑片顺时针转动时,灯泡变亮。

答案：

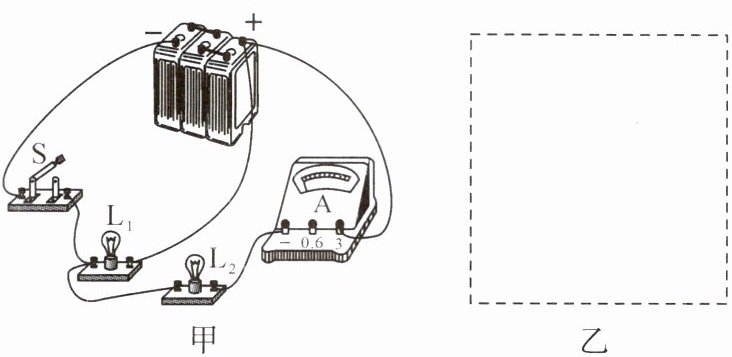

13. 如图甲所示是某同学设计的电路,他想利用电流表测量小灯泡$L_2$中的电流。请你帮忙完成下列问题：
(1)在图乙虚线框内画出相应的电路图。
(2)在图甲中改动一根导线,使电流表能直接测出通过两只小灯泡的总电流,请在这根导线上画“×”,并把改动后的导线画出来。

答案：

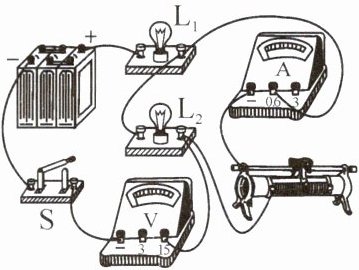

14. 如图所示,请在原图上只改动一根导线,使灯泡$L_1、$$L_2$和滑动变阻器组成串联电路,电压表测$L_2$两端的电压。要求：只需在改动的导线上画“×”,并用笔将改动的导线画出,连线不能交叉。

答案：
解:如图所示:

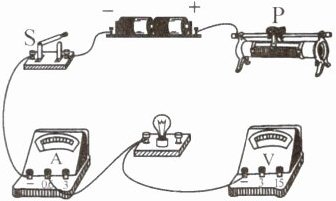

15. 如图所示是某实验小组连接的实验电路,其中有一根导线连接错误,请你在错误的导线上画“×”,并在图中改正(导线不允许交叉)。改正后使电流表测量通过小灯泡的电流,电压表测量小灯泡两端的电压,调节滑动变阻器能改变通过小灯泡的电流。

答案：
解:如图所示:
