《2025年通城学典课时作业本八年级科学上册浙教版》

1. 如图(a)所示的电路,开关闭合时两个小灯泡正常发光,两个电压表的指针均指在如图(b)所示的位置$,L_1、$电源两端的电压分别为(D)
A.1.4 V、7.4 V
B.1.4 V、7 V
C.1.4 V、1.4 V
D.5.6 V、7 V

答案： D

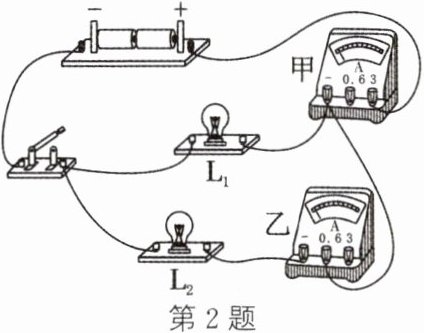

2. (2025·蚌埠一模)在图示电路中,开关闭合后,灯泡$L_1、$$L_2$均正常发光,甲电流表示数为1.2 A,乙电流表示数为0.4 A,则通过灯泡$L_1$的电流是0.8A。

答案： 0.8

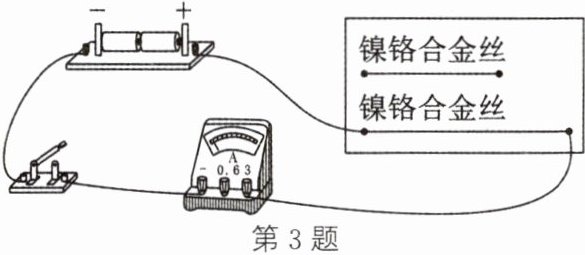

3. 用如图所示的电路探究"影响电阻大小的因素",图中的两段镍铬合金丝粗细相同,长度不同,下列说法正确的是(B)

A.该电路探究电阻与导体材料的关系
B.该电路可用小灯泡代替电流表粗略反映电流大小
C.为准确比较两段合金丝的电阻大小,可在电路中串联一个电压表
D.将材料换成导电能力更好的铜丝进行实验,实验效果会更好

答案： B

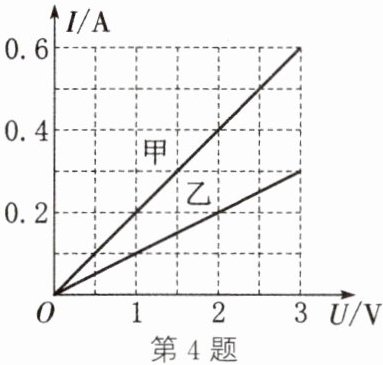

4. 小红在探究"通过导体的电流与其两端电压的关系"时,将记录的实验数据通过整理画出了如图所示的图像。下列说法正确的是(C)

A.导体甲的电阻大于导体乙的电阻
B.导体两端的电压为零时,导体的电阻也为零
C.将甲、乙两导体并联接到电压为2 V的电源上时,干路中的电流为0.6 A
D.根据图像得出的结论是同一导体两端的电压与通过它的电流成正比

答案： C

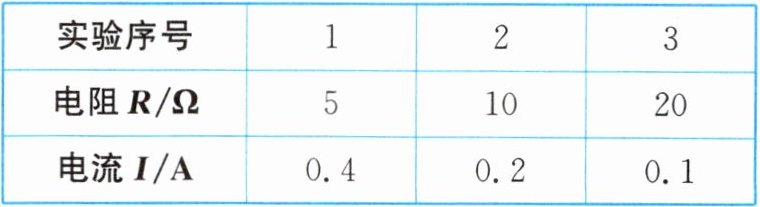

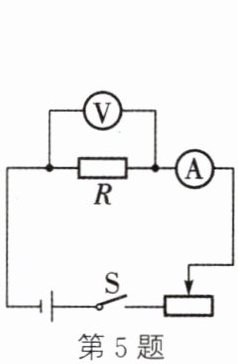

5. 同学们想要探究"通过导体的电流跟电阻的关系",设计的实验电路图如图所示。已知电源电压为4.5 V,定值电阻3个(阻值分别为5 Ω、10 Ω和20 Ω)。同学们按电路图正确连接实物电路后进行实验,并记录了如表所示的数据。

|实验序号|1|2|3|
|电阻R/Ω|5|10|20|
|电流I/A|0.4|0.2|0.1|

(1) 实验过程中,需要控制电阻两端的电压不变,该电压值是2V。
(2) 为了控制电阻两端的电压不变,当把20 Ω的定值电阻连入电路时,滑动变阻器连入电路的阻值是25Ω。

答案：
(1) 2
(2) 25Ω
