《2025年通城学典课时作业本八年级科学上册浙教版》

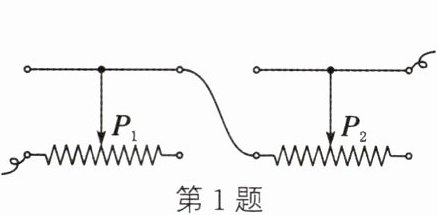

1.(教材P123练习与应用T3变式)将两只滑动变阻器按如图方法连接,要使这两只变阻器连入电路的电阻最大,应把滑片$P_1、$$P_2$分别放在(D)

A.最左端、最右端
B.最左端、最左端
C.最右端、最左端
D.最右端、最右端

答案： D

2. 在如图所示的电路中,闭合开关,滑动变阻器的滑片向左移动时,若灯始终发光,则(B)
A.灯变亮,电流表的示数减小
B.灯变亮,电流表的示数增大
C.灯变暗,电流表的示数增大
D.灯变暗,电流表的示数减小

答案： B

3. 关于滑动变阻器,下列说法中错误的是(C)
A.要控制灯泡中的电流,滑动变阻器要与灯泡串联
B.滑动变阻器接入电路中要采用“一上一下”的连接方式才能调节电流的大小
C.在接通电路之前,滑动变阻器的滑片要移到滑动变阻器的中间位置
D.滑动变阻器在电路中既可以起调节作用,又可以起保护作用

答案： C

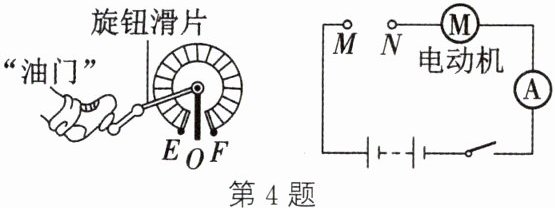

4.(2024·金华义乌三模)电动汽车利用旋钮变阻器实现对转速的控制,车速仪由电路中的电流表改装,图中O、E、F为变阻器的三个接线柱。驾驶员踩下“油门”,旋钮滑片逆时针转动,车速仪示数变大。则与M、N相连接的是(B)

A.E和F
B.O和E
C.O和F
D.以上接法均可

答案： B

5. 下列是实验电路连接完毕后,滑动变阻器接入电路的四种情形,已经可以闭合开关进行实验的是(A)

答案： A

6. 实验室中某个常用的滑动变阻器铭牌上标有“20Ω 2A”字样。下列关于这个滑动变阻器的说法,正确的是(D)
① 当滑动变阻器通过2A的电流时,它的电阻为20Ω；② 它能接入电路的最大阻值是20Ω；③ 它是通过改变其接入电路中的电阻线的横截面积来改变接入电路中的电阻的；④ 允许通过它的最大电流为2A。
A.①③
B.①④
C.②③
D.②④

答案： D

7. 如图是某电子秤的结构示意图,电子秤的刻度表是一个电流表,它的示数越大说明所称物体的质量越大；秤盘内不放物体时,刻度表无示数,说明与滑动变阻器的滑片P接触的A端的黑色部分是绝缘体。

答案： 电流　大　绝缘体

8. 某款台灯可通过电位器调节亮度,如图所示为电位器的结构简图。a、b、c是它的三个接线柱,a、c分别与弧形电阻丝的两端相连,b与金属滑片相连,转动旋钮,滑片在弧形电阻丝上滑动即可调节灯泡亮度,下列分析正确的是(C)
A.电位器与灯泡是并联的
B.电位器是通过改变导体粗细来改变阻值的
C.若只将a、b接入电路,则顺时针转动旋钮时灯泡变暗
D.若只将b、c接入电路,则顺时针转动旋钮时灯泡变暗

答案： C
