《2025年通城学典课时作业本八年级科学上册浙教版》

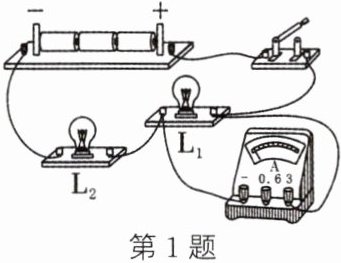

1. 如图所示的电路,闭合开关后,下列说法正确的是 (C)

A. L₁和L₂的连接方式是并联
B. L₁和L₂都能发光
C. L₁不发光,L₂发光
D. 会使电源和电流表都烧坏

答案： C

2. 如图所示,所有电路元件都能正常工作,下列说法正确的是 (B)
A.只闭合开关$S_1$和$S_2$时,电灯$L_1$和$L_2$并联,电流表测干路电流
B.只闭合开关$S_1$和$S_2$时,电流表测通过电灯$L_1$的电流
C.只闭合开关$S_3$时,两灯都亮,电灯$L_1$和$L_2$串联
D.开关$S_1、$$S_2$和$S_3$都闭合时,电灯$L_1$亮$,L_2$短路

答案： B

3. 如图所示的电路中,闭合开关S,电流表测量的是 (B)
A.通过$L_1$的电流
B.通过$L_2$的电流
C.通过$L_1$与$L_2$的总电流
D.电路错误,无法测量

答案： B

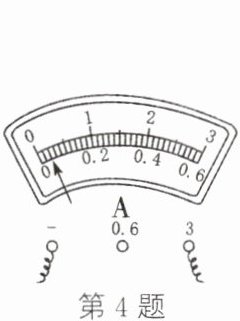

4. 在"用电流表测电流"实验中,应将电流表串联连接在被测电路中,若观察到电流表指针如图所示,为使读数精确,接下来的操作是改接小量程。

答案： 串 改接小量程

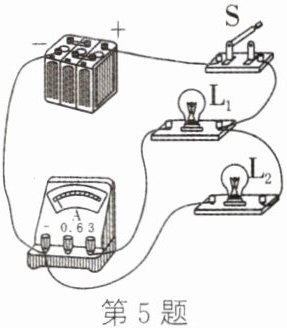

5. (2024·沧州沧县期中)如图所示的电路,当开关S闭合后,会发光的灯泡是L₁、L₂,电流表测量的是通过L₁的电流。

答案： L₁、L₂ L₁

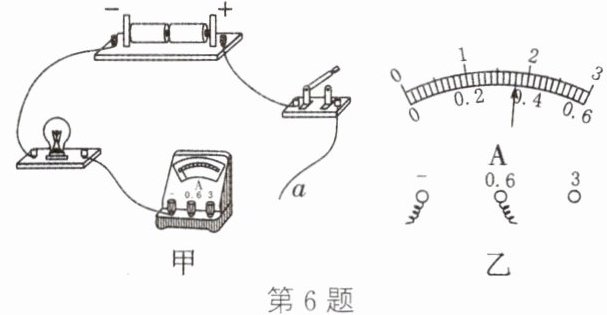

6. 小娴使用电流表测量小灯泡的电流,连接的实验电路如图甲所示。

(1)如果不能估计电流大小,那么她应把导线a接到电流表标有3(填"一""0.6"或"3")的接线柱上,通过开关来试触并观察。
(2)进行测量时,该电流表的示数如图乙所示,则此时电流表的量程为0~0.6A,分度值为0.02A,测出的电流为0.36A。

答案：
(1)3
(2)0~0.6A 0.02A 0.36

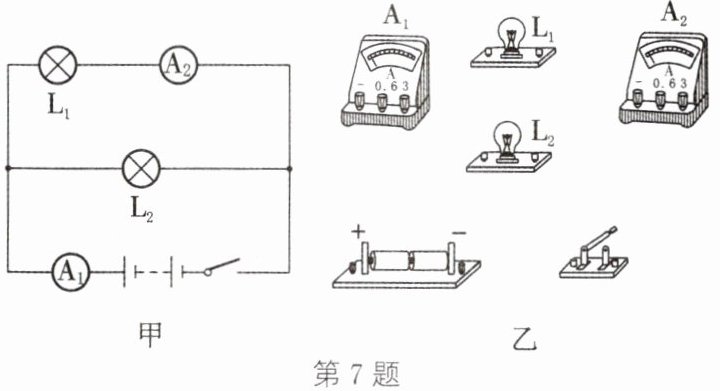

7. 按照图甲的电路图,用笔画线代替导线,把图乙中的实物连接起来。(注:两电表均选择大量程)

答案：
如图所示

8. (2025·天津河东一模)在学习了电流表的使用后,小莉连接了如图所示的电路,下列说法正确的是 (D)
A.闭合开关,灯$L_1、$$L_2$均发光
B.闭合开关,电流表有示数
C.仅将导线①的左端改接到灯$L_1$左端,闭合开关,灯$L_1$和$L_2$并联,电流表测量通过灯$L_1$的电流
D.仅撤掉导线②,闭合开关,灯$L_1$和$L_2$串联,电流表能测量通过$L_1$和$L_2$的电流

答案： D
