《2025年通城学典课时作业本八年级科学上册浙教版》

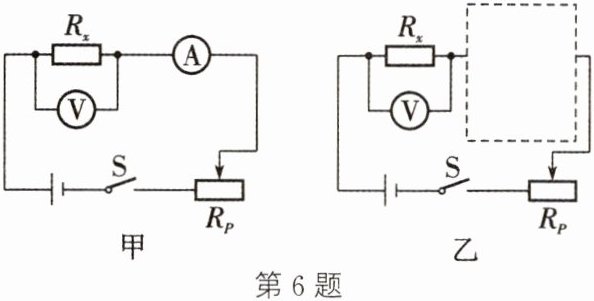

6. 小东利用如图甲所示的电路测量定值电阻Rₓ的阻值时,发现电流表不能正常使用,于是小东利用另一电压表和阻值已知的定值电阻R₀组合起来替代电流表完成了测量。

(1) 将替代电流表部分的电路图画在如图乙所示的虚线框中。
(2) 若按照替代后的电路正确连接后,闭合开关S,将滑动变阻器的滑片调至适当位置,读出并记录Rₓ两端电压$U_1,$新增电压表的示数$U_2,$则待测电阻Rₓ的表达式Rₓ= 。(用$U_1、$$U_2、$R₀表示)

答案：

(1) 如图所示
(2)$\frac{U_{1}R_{0}}{U_{2}}$

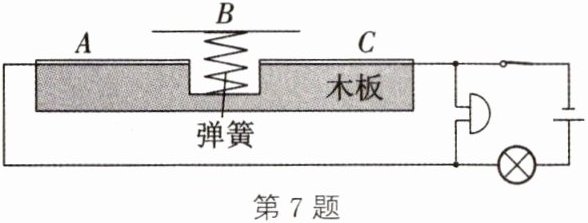

7. 如图所示为具有报警功能的文物展示台示意图。当把文物搬离展示台时,金属片B在弹簧弹力作用下与金属片A、C分开,下列说法正确的是(D)


A.文物在展示台上时,灯不亮,电铃不响
B.文物在展示台上时,灯不亮,电铃响
C.文物不在展示台上时,灯亮,电铃不响
D.文物不在展示台上时,灯亮,电铃响

答案： D

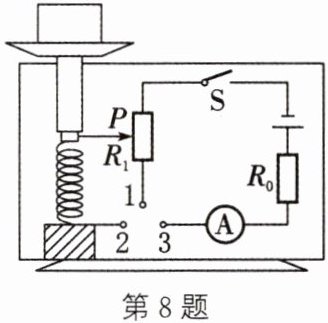

8. 如图所示为小文自制的电子秤的原理示意图。托盘、轻弹簧上端和金属滑片P固定在一起(弹簧的电阻不计)。
(1) 要使电子秤能正常工作,下列电路连接正确的是 C(填字母)。

A. 点"1"与点"2"连接
B. 点"1"与点"3"连接
C. 点"2"与点"3"连接
(2) 小文在正确完成电路连接后,闭合开关S,在托盘中放100 g的砝码时,读出电流表的示数,若将1 kg的物体放在托盘中,则电流表的示数与原来相比将 变小(填"变大""变小"或"不变"),R₀的作用是 保护电路。

答案：
(1) C
(2) 变小 保护电路

9. 小科将两只相同的气球在自己的头发上摩擦后,就可以让一只气球在另一只气球上方"跳舞"(如图)。下列说法正确的是(C)

A.摩擦的方法创造了电荷,使两气球带了电
B.摩擦的方法使气球分子发生转移而带电
C.产生"跳舞"现象是由于同种电荷相互排斥
D.气球与头发带同种电荷

答案： C

10. 如图所示,电源电压不变$,R_1$为定值电阻$,R_2$为滑动变阻器,闭合S,滑片P从中点向右移动时,下列说法正确的是(C)
A.电压表示数变大,电流表$A_1$示数变小
B.电压表示数不变,电流表$A_2$示数变大
C.电压表示数与电流表$A_2$示数的比值变大
D.电流表$A_2$与$A_1$示数之差变小

答案： C

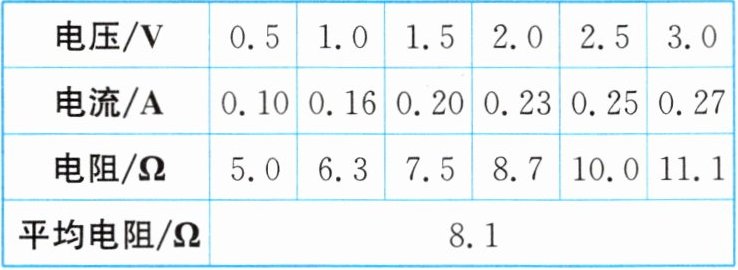

11. 某同学利用如图所示的电路测量小灯泡的电阻。已知电源电压恒为4.5 V,小灯泡标有"2.5 V"字样,他记录的实验数据如表所示。关于该同学的实验,下列几种说法中正确的是(B)

|电压/V|0.5|1.0|1.5|2.0|2.5|3.0|
|电流/A|0.10|0.16|0.20|0.23|0.25|0.27|
|电阻/Ω|5.0|6.3|7.5|8.7|10.0|11.1|
|平均电阻/Ω|8.1|

① 电路图中a是电流表,b是电压表。
② 滑动变阻器的最大阻值至少为50 Ω。
③ 小灯泡正常发光时的电阻是10 Ω。
④ 表格设计中不能加平均电阻一栏。
⑤ 仅用该实验器材就能探究电流与电压的关系。
A.①②③④
B.①③④
C.①②④
D.①③⑤

答案： B
