《2025年通城学典课时作业本八年级科学上册浙教版》

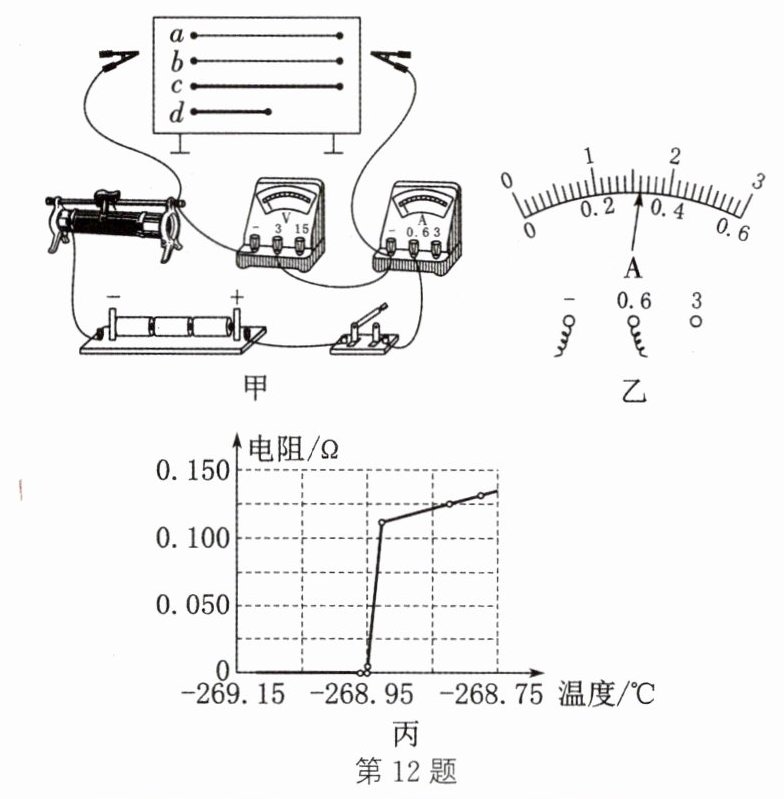

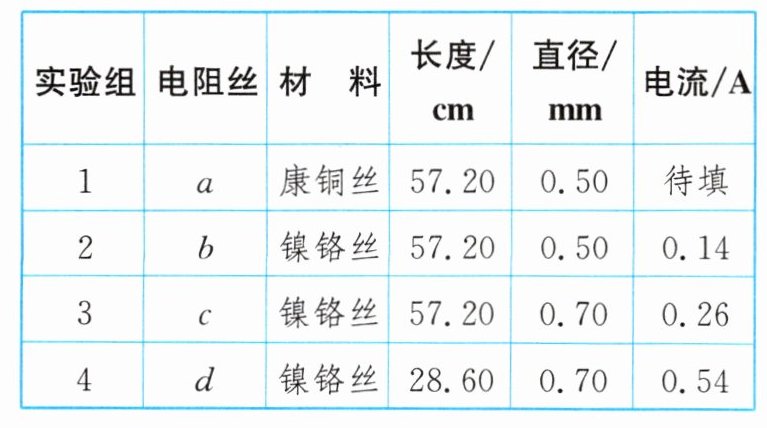

12. (2024·浙江)图甲是研究"影响导体电阻大小的因素"的实验装置。实验中用四根电阻丝作被测导体,将电阻丝两端接入电路后,通过调节滑动变阻器,保持电阻丝两端电压相同,进行测量并记录数据如表所示。


请回答:
(1) 将电阻丝a的两端接入电路,闭合开关后,电流表指针位置如图乙所示,其示数为0.32A。
(2) 为研究导体电阻大小与横截面积的关系,可选择实验组2、3进行对比。(3) 实验得出,导体电阻大小与导体的材料、长度和横截面积有关。此外,导体电阻还与温度有关。
① 科学研究发现某种金属电阻和温度的关系如图丙所示。描述该金属电阻在降温过程中的现象:温度下降,金属电阻逐渐变小；下降到一定温度时,电阻阻值快速下降;温度下降到$-268.95^{\circ }C$左右,电阻变为0。
② 探索新材料是高科技研究领域中永恒的主题之一。若常温下某种新材料的电阻为零,该新材料可用于制造输电线(合理即可)(写出一种),以减少能量损耗。

答案：
(1) 0.32
(2) 2、3
(3) ① 温度下降,金属电阻逐渐变小；下降到一定温度时,电阻阻值快速下降;温度下降到$-268.95^{\circ }C$左右,电阻变为0 ② 输电线(合理即可)

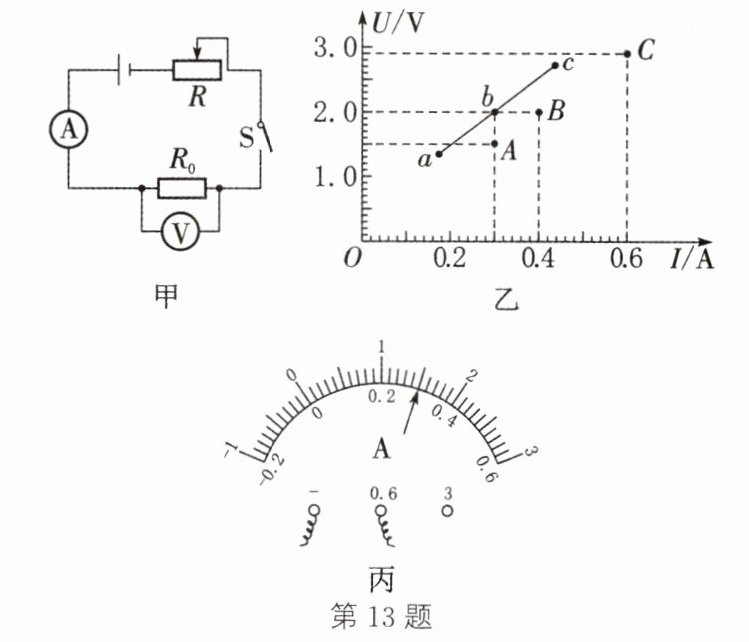

13. 某小组同学在进行"伏安法"测电阻实验时,连接了如图甲所示的电路,闭合开关,移动滑动变阻器滑片,多次测量并记录实验数据。小组同学将第一次实验测得的数据绘制成图乙中的图线abc,发现电压表未调零。将电压表调零后,重做实验,第二次测量数据如图乙中的点A、B、C。

(1) 图丙是该小组在一次测量中的电流表指针位置,其示数为 A。
(2) 分析图乙中的第二次测量数据,待测电阻的阻值是 Ω。(结果保留一位小数)
(3) 小组同学讨论发现,利用第一次的测量数据,能求出第一次实验中电压表接入电路前指针所指的刻度值,也能求出被测电阻的阻值。分析图乙,写出第一次实验电压表接入电路前指针所指的刻度值,并说明理由: 。

答案：
(1) 0.3
(2) 4.9
(3) 0.4 V。反向延长a、b、c三点的连线,与纵轴相交于0.4 V

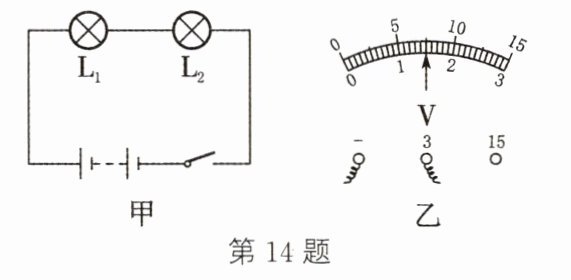

14. 小科通过实验对"串联电路各部分电压的关系"进行了验证。利用学生电源、小灯泡2个、开关1个、导线若干等器材,连接好如图甲所示的电路,并接入电压表进行测量。

(1) 实验中小灯泡$L_1、$$L_2$的规格应该 (填"相同"或"不同")。
(2) 在被测电压难以估计时,为避免电压过大而损坏电压表,常用的方法是 。
(3) 若某次测量时电压表示数如图乙,则示数为 V。
(4) 整理实验数据时,小科发现两灯泡上的电压$U_1、$$U_2$之和略小于两灯泡两端的总电压U,与预期结果不相符。换用其他器材并规范操作,多次实验后均出现相似现象。其原因可能是 。

答案：
(1) 不同
(2) 试触法
(3) 1.5
(4) 导线有电阻,其两端存在电压

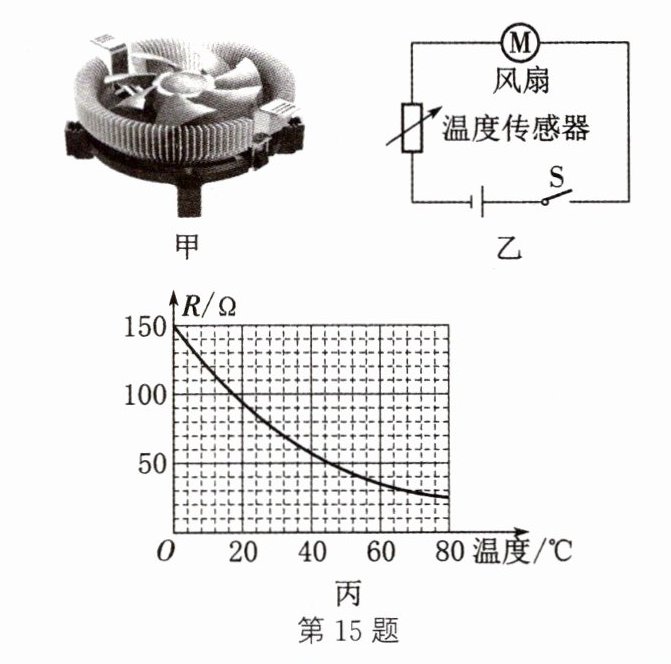

15. 计算机中央处理器(CPU)随着性能的提升,能耗变得更高,高精度散热是发展的趋势。如图甲是常用风扇,将监测到的CPU温度传递给主控芯片(如电脑主板上的风扇控制芯片),芯片根据预先设定的风扇转速曲线或算法来计算需要的风扇转速,达到增加散热效果或减少噪声和电能消耗的目的。图乙是该电路图的简化图,温度传感器的电阻与温度的关系如图丙所示。

(1) 由图丙可知,温度越高,该温度传感器的电阻越 ,风扇转速越 。
(2) 风扇使用一段时间后,扇叶上会吸附很多灰尘,这是扇叶与空气摩擦带上了电荷(具有吸引轻小物体的性质),这被称为 现象。
(3) 在图乙温控装置中,温度传感器与风扇串联,电源电压随外部环境的变化在10~15 V之间波动。风扇转速n与通过风扇电流I的关系式为n= KI[n的单位为r/min,I的单位为A,K= 5 000 r/(min·A)],闭合开关S,当温度传感器的温度为68 ℃时,风扇转速为1 600 r/min,风扇两端电压为2.4 V,此时的电源电压为多大?

答案：
(1) 小 快
(2) 摩擦起电
(3) 12 解析:
(1) 由图丙可知,温度越高,该温度传感器的电阻越小,电路的总电阻越小,由$I=\frac{U}{R}$知电路中的电流变大,风扇转速越快。
(2) 风扇用久了扇叶上会粘有很多灰尘,这是因为扇叶在转动时与空气摩擦带上了电荷,可以吸引轻小物体,这被称为摩擦起电现象。
(3) 当风扇转速为 1600 r/min 时，通过风扇的电流$I=\frac{n}{K}=\frac{1600\ r/min}{5000\ r/(min·A)}=0.32\ A$;闭合开关 S,当温度传感器的温度为$68^{\circ }C$时,由图丙知温度传感器的电阻为30Ω,温度传感器两端的电压$U_{R}=IR=0.32\ A×30\ \Omega =9.6\ V$,此时风扇两端电压为2.4 V,电源电压为$U=U_{R}+U_{风扇}=9.6\ V+2.4\ V=12\ V$。
