《2025年通城学典课时作业本八年级科学上册浙教版》

1. 有两盏灯$L_1$和$L_2$串联在同一电路上,则下列判断错误的是(B)
$A. L_1$断路熄灭$,L_2$也一定熄灭
$B. L_1$两端的电压一定等于$L_2$两端电压
C. 通过$L_1$的电流一定等于通过$L_2$的电流
D. 电路两端的总电压一定等于各灯两端的电压之和

答案： B

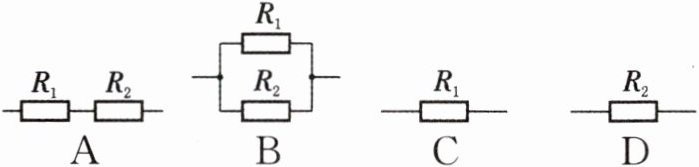

2. 有两个电阻$R_1、$$R_2(R_1＞R_2),$下列情况中阻值最大的是(A)

]

答案： A

3. 有两盏灯$L_1$和$L_2$串联在同一电路上$,L_1$亮度大$,L_2$亮度小,则流经两灯的电流较大的是(C)
A. $L_1$大
B. $L_2$大
C. 一样大
D. 无法确定

答案： C

4. 由同种材料制成的两条长度相等、横截面积不等的电阻丝,串联在电路中,则粗电阻丝(D)
A.电流强度较大
B.电流强度较小
C.电压较大
D.电压较小

答案： D

5. 在一个电路中安装了两盏电灯、一个开关、一个电源,闭合开关,两盏电灯能正常发光。以下可以推断这两盏电灯肯定是串联的是(D)
A.开关能同时控制这两盏灯的亮与灭
B.用电流表分别测出这两盏灯都发光时的电流,发现电流不相等
C.用电压表分别测出这两盏灯都发光时两端的电压,发现它们的电压相等
D.用电压表分别测出这两盏灯都发光时两端的电压,发现它们的电压不相等

答案： D

6. 图中电源电压为$4.5 V,L_1、$$L_2$是小灯泡,当开关S闭合时,电压表的示数为1.5 V,若忽略温度对灯丝电阻的影响,则(B)
$A. L_2$两端的电压为4.5 V
$B. L_1$两端的电压为1.5 V
$C. L_1$与$L_2$的灯丝电阻之比为2∶1
D. 通过$L_1$与$L_2$的电流之比为1∶2
]

答案： B

7. 如图所示的电路中,电源电压保持不变。当开关$S_1$闭合、$S_2$断开时,电流表的示数为0.2 A；当开关$S_1、$$S_2$都闭合时,电流表的示数为0.8 A。则电阻$R_1$与$R_2$之比为(A)
A.1∶3
B.3∶1
C.2∶3
D.3∶2

答案： A

8. 两个定值电阻,甲标有“10 Ω 1.5 A”,乙标有“20 Ω 0.5 A”。现把它们串联起来,则该串联电路两端允许加的最高电压是(A)
A.15 V
B.25 V
C.10 V
D.5 V

答案： A

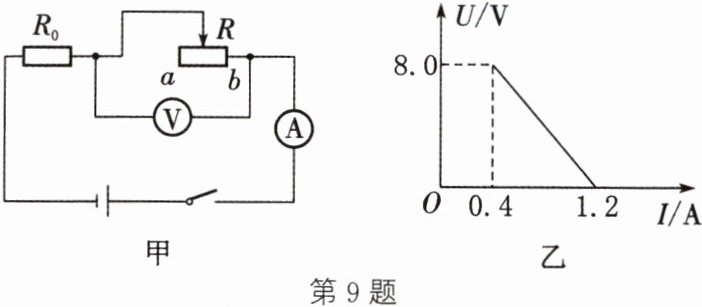

9. 如图甲所示,电源电压恒定,R₀为定值电阻。将滑动变阻器的滑片从a端滑到b端的过程中,电压表示数U与电流表示数I之间的关系图像如图乙所示。求：

(1)滑动变阻器R的最大阻值。
(2)R₀的阻值及电源电压。

答案： （1）当滑片位于a端时，$R_{0}$与R串联，电流表测电路中的电流，电压表测R两端的电压，此时电路中的电流最小，由图乙可知，电路中的电流$I_{min}=0.4\,A$，$U_{R}=8.0\,V$，由$I=\frac{U}{R}$可得，滑动变阻器的最大阻值$R_{max}=\frac{U_{R}}{I_{min}}=\frac{8\,V}{0.4\,A}=20\,\Omega$ （2）因串联电路中总电阻等于各分电阻之和，所以电源电压$U=I_{min}(R_{0}+R)=0.4\,A×(R_{0}+20\,\Omega)$，当滑片位于b端时，电路为$R_{0}$的简单电路，电路中的电流最大，由图乙可知，电路中的最大电流$I_{max}=1.2\,A$，则电源电压$U=I_{max}R_{0}=1.2\,A× R_{0}$，因电源的电压不变，所以$0.4\,A×(R_{0}+20\,\Omega)=1.2\,A× R_{0}$，解得$R_{0}=10\,\Omega$，电源电压$U=I_{max}R_{0}=1.2\,A×10\,\Omega=12\,V$
