《2025年通城学典课时作业本八年级科学上册浙教版》

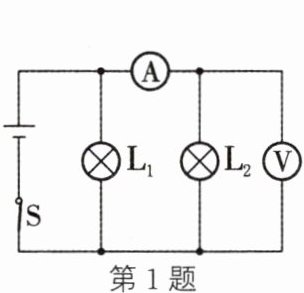

1. 在如图所示的电路中,电源电压不变。闭合开关S后,灯$L_1、$$L_2$都发光。一段时间后,其中一灯突然熄灭,而电流表、电压表的示数都不变,则产生这一现象的原因可能是(C)

A.灯$L_1$短路
B.灯$L_2$短路
C.灯$L_1$断路
D.灯$L_2$断路

答案： C

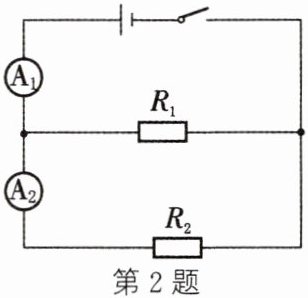

2. 在如图所示的电路中,电源电压恒定,电阻$R_1= R_2。$当闭合开关时,若发现两个电流表示数相等,且均在正常值范围内,则出现的故障是(B)
$A. R_1$短路
$B. R_1$开路
$C. R_2$短路
$D. R_2$开路

答案： B

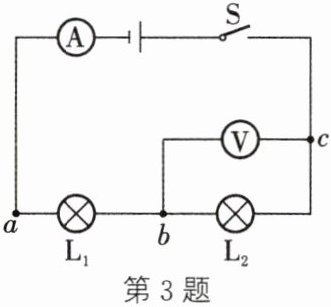

3. 如图所示为某同学做实验时的电路图,若闭合开关S后,发现灯泡$L_1、$$L_2$均不亮,电流表示数为零,电压表示数等于电源电压,则该电路中的故障是(A)

A.b、$L_2、$c之间开路
B.a、$L_1、$b之间开路
C.电源正极与a之间开路
D.c与电源负极之间开路

答案： A

4. 在如图所示的电路中,电源电压不变。闭合开关S后,灯$L_1、$$L_2$都发光,一段时间后,其中的一盏灯突然变亮,而电压表$V_1$的示数变小,电压表$V_2$的示数变大,则产生这一现象的原因是(B)
A.灯$L_1$断路
B.灯$L_1$短路
C.灯$L_2$断路
D.灯$L_2$短路

答案： B

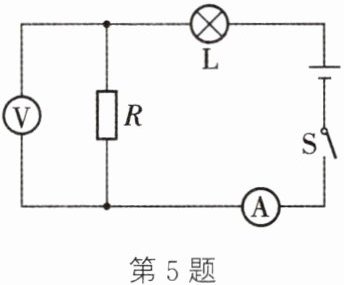

5. 在如图所示的电路中,电源电压保持不变。闭合开关S,电路正常工作。过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变大,则下列判断中正确的是(D)

A.可能是灯L开路,电流表的示数变小
B.可能是电阻R短路,电压表的示数变大
C.可能是灯L短路,电压表的示数变大
D.可能是电阻R开路,电流表的示数变小

答案： D

6. 超导限流器是一种短路故障电流限制装置,它由超导部件和限流电阻并联组成,原理如图甲中虚线框内所示。超导部件$R_1$的阻值随电流I变化关系如图乙所示,限流电阻$R_2$的阻值为15Ω,灯泡L正常工作时两端电压为6V,通过的电流为0.5A。若图甲中电源电压保持不变,闭合开关S后,灯泡L正常工作,则下列判断正确的是(A)
A.当灯泡正常工作时,通过超导部件的电流为0.5A
B.灯泡短路时,电流表的示数为0.4A
C.当灯泡短路时,超导限流器自动切断电路
D.当灯泡短路时,电路电流增大,处于不稳定状态,电路中仍有电流

答案： A

7. 如图所示,闭合开关后,无论如何移动滑片P,小灯泡始终不亮。已知导线及各处连接完好。为查找故障,开关闭合后,用电压表三次测得两接线柱间电压的数据如表所示。下列说法正确的是(D)

|两接线柱|电压表示数|
|A和B|3伏|
|A和D|3伏|
|A和F|0伏|
A.只可能是小灯泡发生短路故障
B.只可能是小灯泡发生开路故障
C.还需测得接线柱H、G间电压,才能判定滑动变阻器是否发生开路故障
D.还需测得接线柱G、B间电压,才能判定滑动变阻器是否发生开路故障

答案： D
