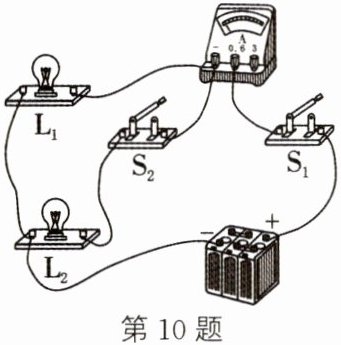

10. 如图所示的电路,开关开、闭状态变化时,对$L_1$和$L_2$的连接方式叙述正确的是 (B)
$A. S_1$闭合、$S_2$断开$,L_1$和$L_2$并联
$B. S_1、$$S_2$均闭合$,L_1$和$L_2$并联
$C. S_1$闭合、$S_2$断开$,L_1$和$L_2$串联
$D. S_1、$$S_2$均闭合$,L_1$和$L_2$串联

答案： B

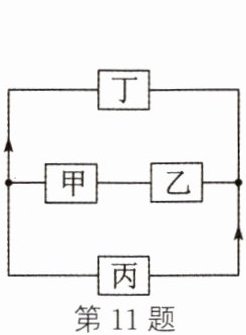

11. 如图所示,图中箭头表示接好电路闭合开关后电流的方向,甲、乙、丙、丁四处分别接有电源、电灯、电铃和开关中的一种,且开关控制整个电路。根据电流的方向可知 (B)

A.甲处可能接电铃
B.乙处可能接开关
C.丙处一定接开关
D.丁处一定接电源

答案： B

12. 取口香糖锡纸,剪成条状,将锡纸条带锡一面的两端分别接在电池的正极和负极上,很快发现纸条中间处开始冒烟、起火苗,如图所示。这是因为锡具有导电性,所以将它的两端直接接入电池正、负极,就会造成短路,迅速产生大量热量使温度达到锡纸的着火点而使之燃烧。

答案： 导电　短路

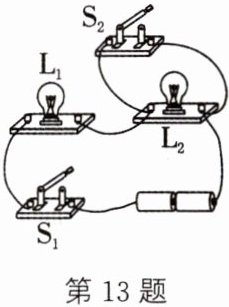

13. 如图所示的电路。


(1)当闭合$S_1、$$S_2$时,只有L₁会发光。

(2)只闭合$S_1,$发现$L_1$不发光、$L_2$发光,则故障可能是$L_1$短路(填“短路”或“开路”)。

(3)只闭合$S_1,$发现$L_1$和$L_2$都不发光,则故障可能是$L_2$开路(填“短路”或“开路”)。

答案：
(1)L₁　
(2)短路　
(3)开路

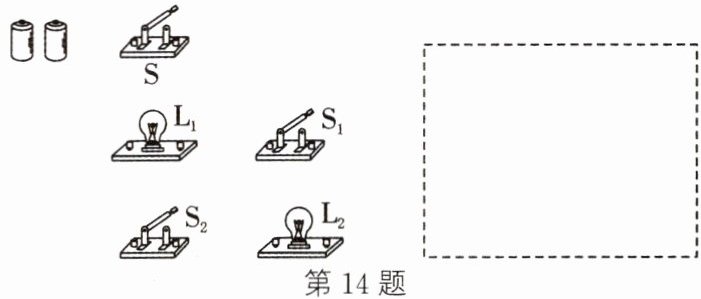

14. 回答下列问题。
(1)将如图所示的实物图连接成S为总开关$,S_1$控制$L_1,S_2$控制$L_2$的并联电路。

(2)支路用电器工作互相 (填“影响”或“不影响”)。
(3)在虚线框内画出电路图。

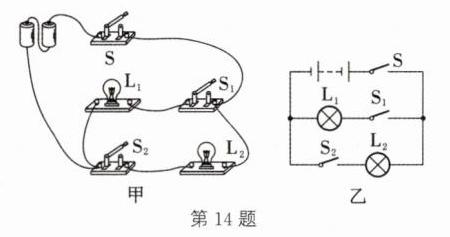

答案：

(1)如图甲所示　
(2)不影响　
(3)如图乙所示

15. 小明有一发光棒,闭合开关,众小灯齐发光,断开开关,众小灯齐熄灭。小明想,这些小灯一定是串联在一起的,但小红表示不认可,她说这些小灯也可能是并联在一起的。

(1)小明和小红的观点中,哪个正确？请说明理由。
(2)如果该发光棒的外壳可以拆除,露出内部的电路部分,那么如何用一根导线来判断这些灯是串联的还是并联的？(不允许损坏发光棒的电路)

答案：
(1)小红的观点正确。在串联电路中，开关控制整个电路;在并联电路中，干路中的开关可以控制整个电路。所以该电路可能是串联的，也可能是并联的　
(2)将导线并联到某个小灯的两端，若其余的小灯仍然发光，则该电路为串联电路;若小灯都不发光，则该电路为并联电路
