《2025年通城学典课时作业本八年级科学上册浙教版》

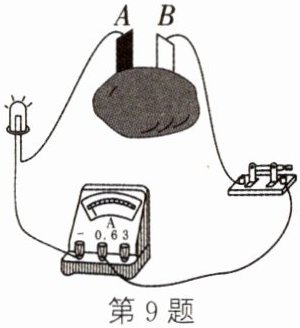

9. 如图所示,将A、B两种不同的金属片分别插入土豆,制成"土豆电池"。闭合开关,若发光二极管发光,电流表的示数为0.02 A,则金属片B(填"A"或"B")是该"土豆电池"的正极。

答案： B

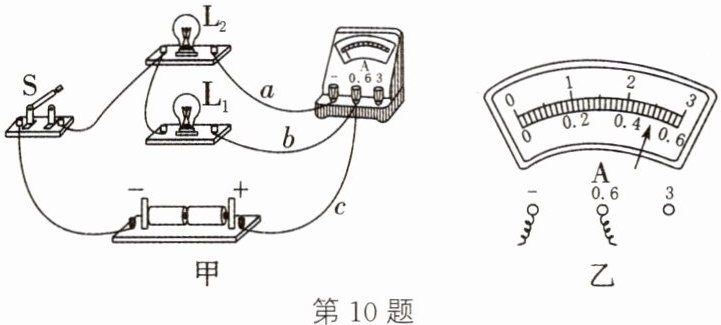

10. (2024·盐城亭湖期中)如图所示是用电流表测量电流的实物连接图,图甲中电流表测量的是通过灯泡L₂的电流;此时电流表的示数如图乙所示,则通过该灯泡的电流为0.5A,如果要用电流表测通过灯$L_1$和$L_2$的总电流,只需要移动b(填"a""b"或"c")导线。

答案： L₂ 0.5 b

11. 在用电流表测电流的实验中:

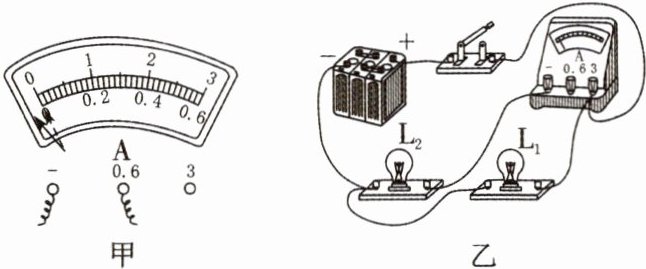

(1)连接电路时,开关应断开,电流表应先用大量程试触;闭合开关之后发现电流表的指针偏向0刻度线左边,如图甲所示,这是因为电流表的正、负接线柱接反了。


(2)若某同学连接的电路如图乙所示,则电流表测的是通过灯L₂的电流。闭合开关后,如果电流表的示数如图丙所示,则通过该灯的电流是700mA。

(3)若闭合开关后,两灯均亮,但电流表指针不发生偏转,那么原因可能是C。

A. 电流表内部开路
B. 开关处接触不良
C. 电流表被短路
D. 电源供电不足

答案：
(1)断开 大 电流表的正、负接线柱接反了
(2)L₂ 700
(3)C

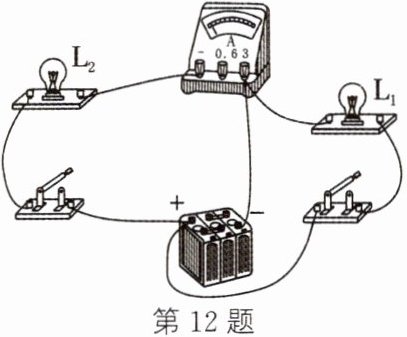

12. 在"用电流表测电流"的实验中,某同学用如图所示的接法来测通过灯的电流。

(1)该图是测灯$L_2$的电流,其中有一处明显是错误的,请指出:电流表的正、负接线柱接反了。

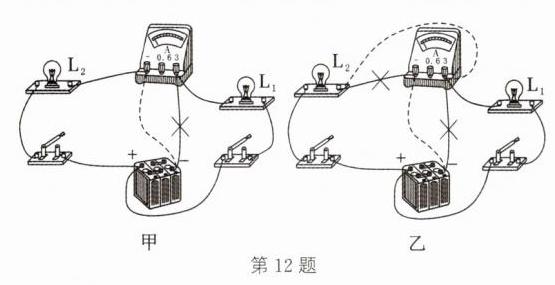

(2)现要测通过灯$L_1$的电流,只允许变动原图中一根导线的一个端点的接线位置,请在需要改变的导线上画"×"并在图中用虚线画出正确的接法。
如图甲所示
(3)在第(2)题中已改动的基础上,要测量通过灯$L_1$和灯$L_2$的电流之和,而且只允许变动一根导线上的一个端点的接线位置,请在需要改变的导线上画"×"并在图中再用虚线画出正确的接法。
如图乙所示

答案：

(1)电流表的正、负接线柱接反了
(2)如图甲所示
(3)如图乙所示
