《2025年通城学典课时作业本八年级科学上册浙教版》

10. 如图甲所示,当开关S从2位置转到1位置时,根据电流表和电压表对应的示数,在U-I坐标系中描绘了相对应的点,如图乙所示。下列有关判断正确的是(D)
A.电源电压为8 V

B.R_2$的阻值为10 Ω$
$C.R_1$的阻值为20 Ω
D.S接2时通过$R_2$的电流为0.2 A

答案： D

11. 如图所示是童童设计的压力传感器的原理图,其中弹簧上端和滑动变阻器的滑片P固定在一起,A、B间有可收缩的导线$,R_1$为定值电阻。当闭合开关S,压力F增大时,电流表与电压表示数变化情况是(B)
A.电流表示数变大,电压表示数变小
B.电流表示数变小,电压表示数变大
C.电流表、电压表示数都变大
D.电流表、电压表示数都变小

答案： B

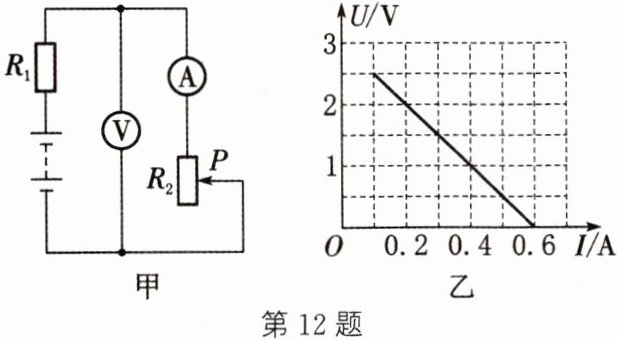

12. 如图甲所示的电路,滑动变阻器$R_2$的滑片P从下端往上端滑动的过程中,电压表与电流表的示数的变化关系如图乙所示。求：

(1)当电流表的示数为0.2 A时,滑动变阻器$R_2$接入电路的阻值。
(2)滑动变阻器$R_2$接入电路的阻值的变化范围。
(3)电源电压和$R_1$的阻值。

答案： （1）10 Ω （2）0~25 Ω （3）电源电压是3 V，$R_{1}$的阻值是5 Ω

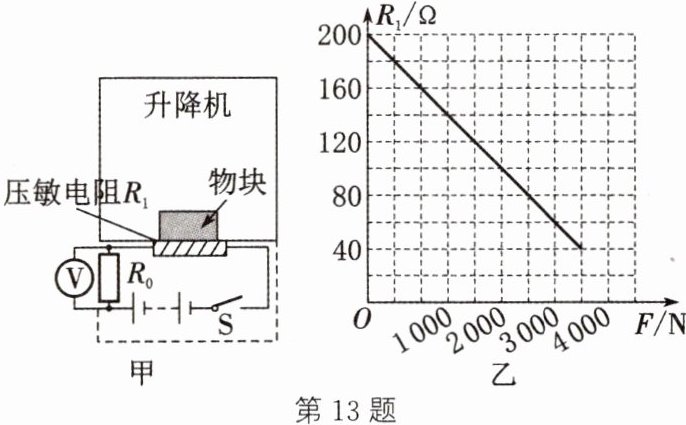

13. 如图甲所示为升降机电路的部分原理图。电源电压恒为6 V。R₀为定值电阻,电压表量程为0～3 V,压敏电阻$R_1$的阻值与所受压力大小的关系如图乙所示(压敏电阻不受压力时电压表示数为2 V)。

(1)在电路正常工作时,此压敏电阻能承受的最大压力为2500 N。
(2)在不改变电表的条件下,要增大压敏电阻的承压范围,应如何调整？适当减小$R_{0}$阻值（或减小电源电压；或在电路中再串联一个分压电阻）(写出一条)。
(3)若在升降机底板上放置一个物块,静止时电压表示数为U₀,当升降机匀速下降时,电压表示数等于(填“大于”“小于”或“等于”)U₀。

答案： （1）2500 N （2）适当减小$R_{0}$阻值（或减小电源电压；或在电路中再串联一个分压电阻）（3）等于
