10. 在利用光具座进行“探究凸透镜的成像规律”的实验中：
(1)如图所示,一束平行于凸透镜主光轴的光经过凸透镜后,在光屏上形成了一个最小最亮的光斑。由图可知,凸透镜对光有会聚作用,该凸透镜的焦距是11.0cm。
(2)在测量物距和像距的实验过程中,像距(填“物距”或“像距”)的测量误差较大,原因是测量像距时,需调节光屏,寻找最清晰的像,光屏位置不好确定。

答案： （1）会聚 11.0 （2）像距 测量像距时,需调节光屏,寻找最清晰的像,光屏位置不好确定

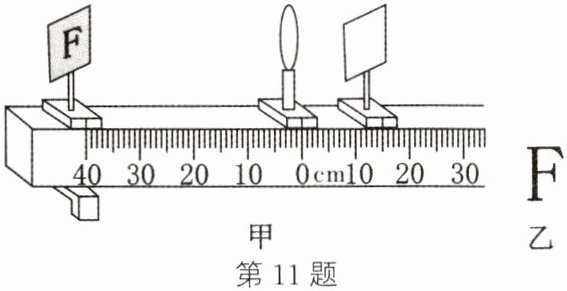

11. 在探究凸透镜成像规律时,小芳用红色的发光二极管按“F”字样镶嵌在白色不透明方格板上代替烛焰作为光源,实验使用的凸透镜焦距为10 cm,实验装置如图甲所示。

(1)实验时,她先调节光源、凸透镜和光屏,使它们的中心大致在______同一高度。
(2)凸透镜固定在光具座零刻度线上,她将光源移至15 cm 刻度线处,移动光屏,得到倒立、放大的______实像。

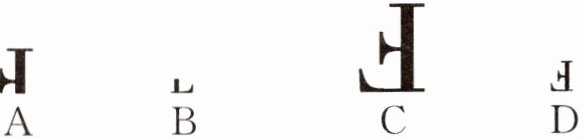

(3)将光源放在30 cm 刻度线处,其大小如图乙所示,凸透镜固定在光具座零刻度线上,调整后,在光屏上得到清晰像,再用遮光罩将凸透镜 的上半部分遮住,在光屏上所成的像可能是四幅图中的______D.

答案： （1）同一高度 （2）实 （3）D

12. (易错易混)小玉在“探究凸透镜成像规律”的实验中,不断地进行深入思考,通过实验重构自己的认知.
A.
B.C.
D.F'Q'P'Q'P'Q'Q'P'P'
A B C D

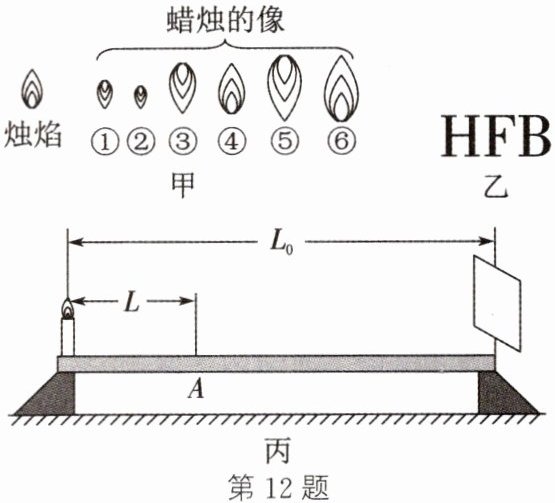

(1)小玉在实验过程中不断移动烛焰位置,观察到如图甲中①～⑥的六种烛焰清晰的像,请按蜡烛到凸透镜距离由远到近所得到的6个像进行排序,正确顺序为______②①③⑤⑥④。
(2)小玉还想利用发光字母来探究凸透镜成像时上下、左右的位置关系,用如图乙中的3个字母进行实验,发现适合做光源的______1个。
(3)小玉还发现,若固定蜡烛与光屏间的距离为L₀不变,只移动凸透镜。设蜡烛与凸透镜第一次成清晰像所在位置A 间的距离为L,如图丙所示,再次移动凸透镜,设第二次成清晰像 的位置为B(图中未画出),则前后两次成清晰的像所在位置A、B 之间的距离为______L₀-2L(用L₀、L 表示)。

答案： （1）②①③⑤⑥④ （2）1 （3）L₀-2L [易错分析]（1）凸透镜成实像时,物距增大,像距减小,像变小;物距减小,像距增大,像变大;物距小于焦距时成正立、放大的虚像。（2）探究凸透镜成像上下、左右位置关系应该让发光体本身上下、左右是不同的,即上下和左右是不对称的。
