9. 如图所示的甲、乙两个滑动变阻器的外形、尺寸完全相同,已知甲的最大阻值比乙的最大阻值小,而且两个滑片可同时向左或向右移动,移动时PP'之间的距离不变。当滑片向左移动时,电流表示数的变化情况是(B)
A.变大
B.变小
C.不变
D.无法确定

答案： B

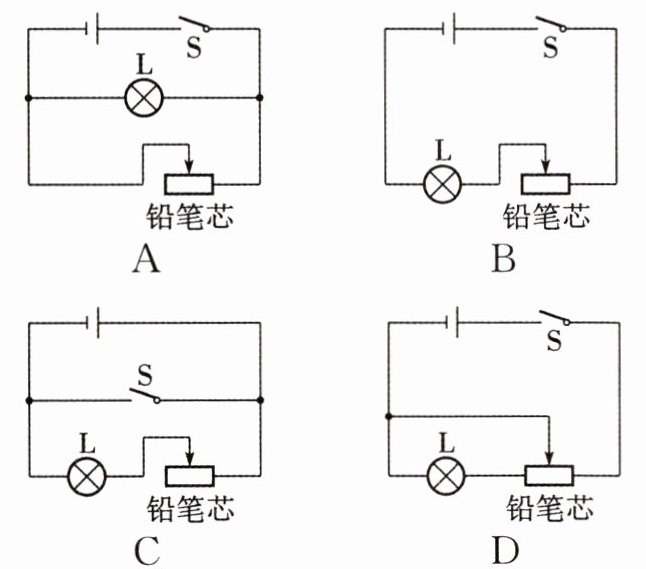

10. 如图所示为小明按设计连接的铅笔芯变阻器电路,将导线a固定在铅笔芯一端,闭合开关后,把导线b沿铅笔芯向右移动,灯泡变亮。他设计的电路图可能是(B)

答案： B

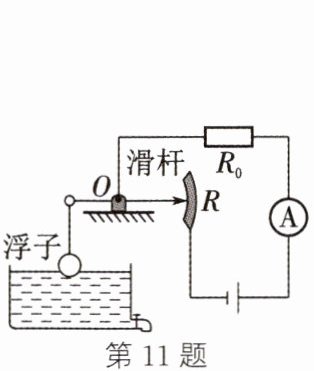

11. 如图所示为一种测定油箱内油量的装置。其中R是滑动变阻器,滑动变阻器的滑片跟滑杆连接,滑杆可以绕固定轴O转动,另一端固定一个浮子。当电流表示数越小时,滑动变阻器连入电路的阻值越大(填“越大”或“越小”),油箱内油量越少(填“越多”或“越少”)。

答案： 越大　越少

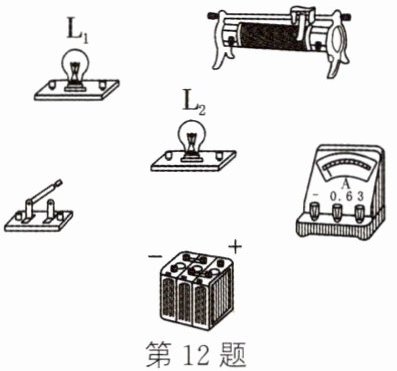

12. 如图给出了几种元件,请在图上用笔画线表示导线把电路元件连接起来。要求：开关接在干路上$,L_1$与$L_2$并联,且用滑动变阻器控制通过$L_1$的电流大小,当滑片向左滑动时$,L_1$变亮；电流表测量通过$L_2$的电流,且选用小量程,连线不能交叉。

答案：
如图所示
　　　　　　

13. 小聪在学习了滑动变阻器的知识后,他试着设计了一个风力测定仪(如图),其中O是转动轴,OC是金属杆,下面连着一块受风板,无风时,OC是竖直的,风越大,OC杆偏转角度越大,AB是段弧形电阻,P点是金属杆与弧形电阻相接触的点。根据小聪设计的这个测定仪,回答问题：

(1)金属杆OC与弧形电阻的组合相当于一个滑动变阻器。
(2)测风力时,是通过观察灯泡亮度来判断风力大小的。
(3)若要提高该装置反映风力大小的性能,则请你提出一种改进措施：在电路中串联一个电流表，通过电流表的示数来测定风力大小(合理即可)。

答案：
(1)滑动变阻器　
(2)灯泡亮度　
(3)在电路中串联一个电流表，通过电流表的示数来测定风力大小(合理即可)
