《2025年通城学典课时作业本八年级科学上册浙教版》

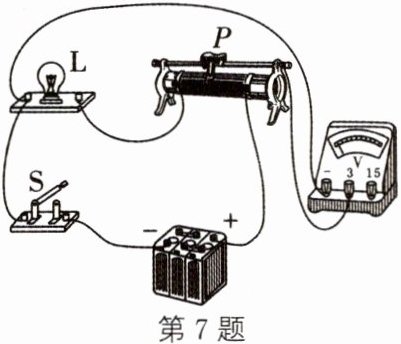

7. 如图所示,电源电压不变,开关S闭合后,当滑片P在最左端时,电压表示数为$U_1,$当滑片P在最右端时,电压表示数为$U_2,$则 (C)

A.滑动变阻器两端的电压为$U_1$
B.滑动变阻器两端的电压为$U_2$
C.小灯泡L两端的电压为$U_1$
D.电源电压为$U_1+U_2$

答案： C

8. 如图所示的电路中,电源电压保持不变,AB是一段均匀的电阻丝,P是AB间的一点,且AP＜BP,当闭合开关S时,电流表和电压表的示数变化为 (B)
A.电流表示数变大,电压表示数不变
B.电流表示数变大,电压表示数变大
C.电流表示数变小,电压表示数不变
D.电流表示数不变,电压表示数变大

答案： B

9. 在如图甲所示的电路中,闭合开关S后电压表的指针如图乙所示(电源电压为3 V),则$L_1$两端的电压$U_1=$0.8V,$L_2$两端的电压$U_2=$2.2V;开关断开时电压表的示数为3V,此时$L_1$不亮(填"亮"或"不亮"),$L_2$不亮(填"亮"或"不亮")。

答案： 0.8 2.2 3 不亮 不亮

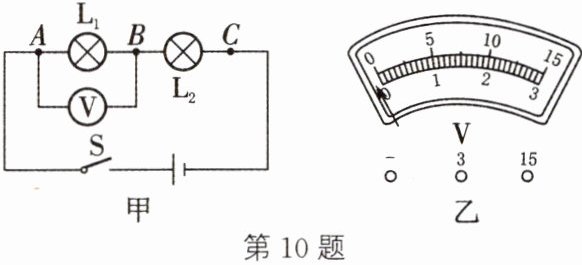

10. 小妍在进行"探究串联电路电压规律"的实验,其实验过程如下：
(1)她按图甲连接电路,闭合开关S后发现电压表的指针偏转到如图乙所示的位置,则电压表产生此现象的原因是电压表的正、负接线柱接反了。

(2)改正错误后,她用电压表测量$L_1$两端的电压$U_AB,L_2$两端的电压$U_BC,L_1、$$L_2$两端的电压U_AC,更换不同灯泡,再做两次实验,将三次测出的电压填入下表,请你根据她的实验过程和有关数据回答下列问题。
| 实验序号 | U_AB | U_BC | U_AC |
| 1 | 0.8 | 2.2 | 3 |
| 2 | 1 | 2 | 3 |
| 3 | 1.2 | 1.8 | 3 |
① 上面设计的表格存在的不足之处是物理量没有单位。
② 分析表格中的数据,得出的结论是串联电路两端的总电压等于各串联电阻两端的电压之和。

答案： （1）电压表的正、负接线柱接反了 （2）① 物理量没有单位 ② 串联电路两端的总电压等于各串联电阻两端的电压之和
