5. 在“探究杠杆平衡条件的实验”中:
　　　　　

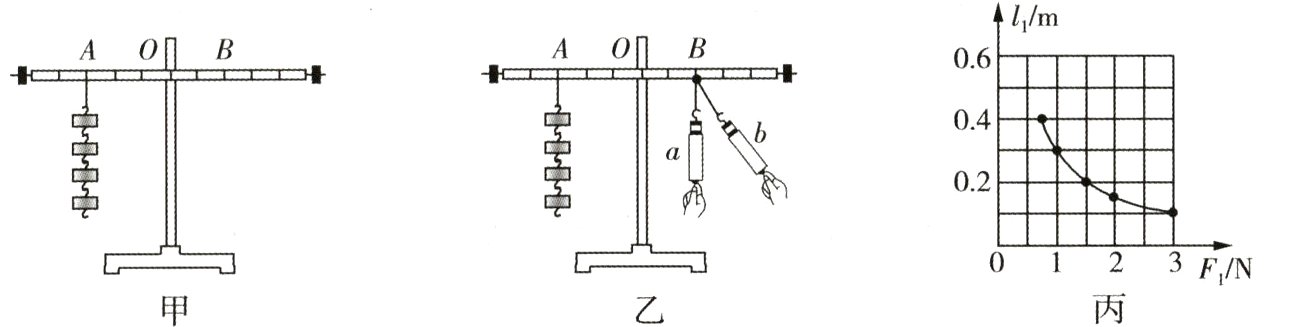

　(1)如图甲所示，杠杆上的刻度均匀，在A点挂4个钩码，要使杠杆在水平位置平衡，应在B点挂______个相同的钩码.
　(2)如图乙所示，若不在B点挂钩码，改用弹簧测力计在B点向下拉杠杆，使杠杆仍在水平位置，当弹簧测力计从a位置转到b位置时，其示数将______(选填“不变”“变大”或“变小”).
　(3)保持A点钩码数量和力臂不变，杠杆在水平位置平衡时，测出多组动力臂l₁和动力F₁的数据，绘制了l₁ - F₁的关系图像，如图丙所示，请根据图像推算，当l₁为0.6 m时，F₁为______N.

答案：
(1)6
(2)变大
(3)0.5

6. 如图所示，小红和小婷同学在做“探究杠杆的平衡条件”实验，如图所示，所用的器材:支架，刻度均匀的杠杆，细线，钩码若干.
　　　　　　　　　　　　　

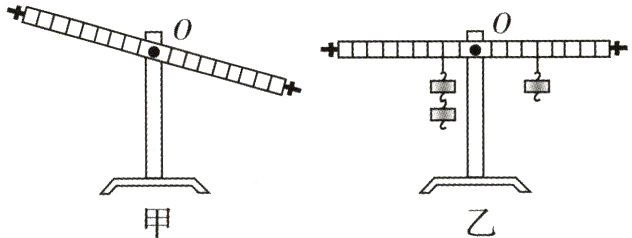

　(1)实验前，杠杆在支架上静止时如图甲所示，此时杠杆处于______(选填“平衡”或“非平衡”)状态.
　(2)接下来，她们应将杠杆左端的平衡螺母向______(选填“左”或“右”)调节，使杠杆在水平位置平衡.

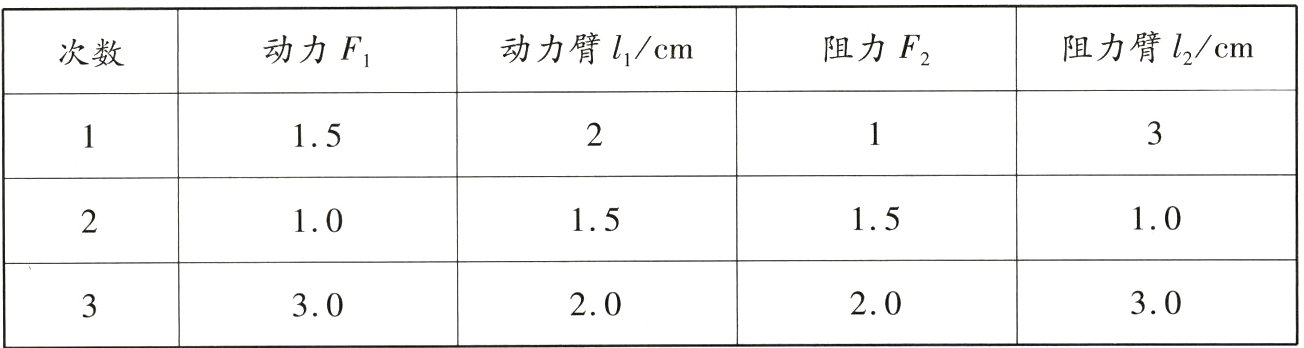

　(3)杠杆调节在水平位置平衡后，她们分别在杠杆两端加减、移动钩码，每次使杠杆在水平位置重新平衡后，将实验测量的数据记录在下表中，小红同学发现表格设计存在问题，请你指出表格设计的问题所在：____________________.
　　　　　
　(4)在图乙中，杠杆处于平衡状态，若在两端各加一个钩码，杠杆不能平衡，若左侧钩码不动，则应该将右侧的钩码向______移动______格，才能使杠杆重新平衡.

答案：
(1)平衡
(2)左
(3)表格第一排动力$F_{1}$和阻力$F_{2}$没有带单位
(4)左 1
